Visualizer eszközök használati útmutató
Bevezető
A Beültetés ellenőrző (Assembly Checker) a PCBA Visualizer része, amely információt nyújt a PCB elrendezés és az alkatrész elhelyezés (CPL) között talált problémákról.
Ezek egyrészt szöveges formában táblázatban jelennek meg (probléma típusa, előfordulások száma), de grafikusan is megtekinthetők.
A Beültetés ellenőrző lehetővé teszi a PCB és a BOM/CPL adatok között talált problémák áttekintését, mint például:
- Hibás alkatrész elforgatás
- Alkatrész illesztési pontatlanság
- Láblenyomat problémák
- stb.
A Beültetés ellenőrző csak akkor érhető el, amennyiben a PCB, a BOM és a CPL adatok feltöltésre kerültek, továbbá a gyors elemzés vagy a teljes elemzés végbement a dokumentáción.
Javasoljuk teljes PCB elemzés futtatását a Beültetés ellenőrző használata előtt.
MEGJEGYZÉS
- A teljes PCB elemzés az Eurocircuits felhasználói fiókba történt bejelenkezés után indítható el.
Problémák áttekintése
Az áttekinteni kívánt probléma a Beültetés ellenőrzőben választható ki a Problémák részben, majd a Hibanézet részben jelenik meg grafikusan és szöveges leírással.
Használja a CPL szerkesztőt a problémák javítására vagy szükség esetén töltsön fel új adatokat!
Beültetés ellenőrző megnyitása
Mindenekelőtt jelentkezzen be az Eurocircuits felhasználói fiókjába!

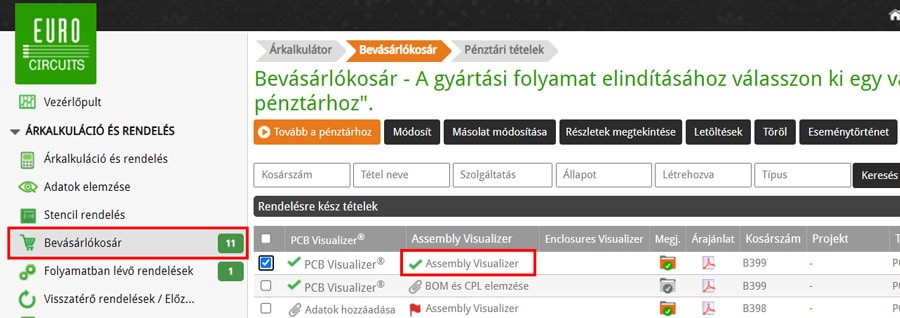

A Bevásárlókosár menüpont alatt nyissa meg az Assembly Visualizert az ellenőrizni kívánt kosárelem sorában!
VAGY

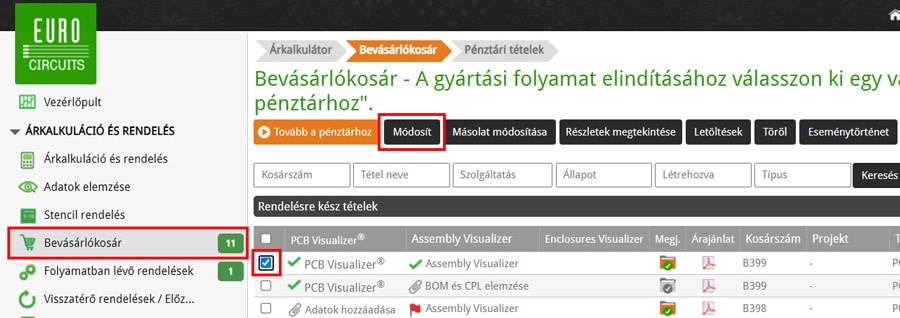

Válassza ki a megfelelő Bevásárlókosár elem sorának elején lévő négyzetet, majd kattintson a fenti Módosít gombra!

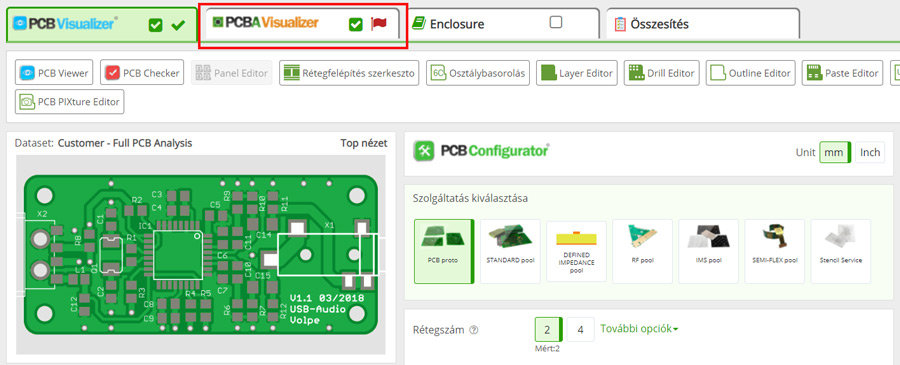

Ezután kattintson a PCBA Visualizer fülre!

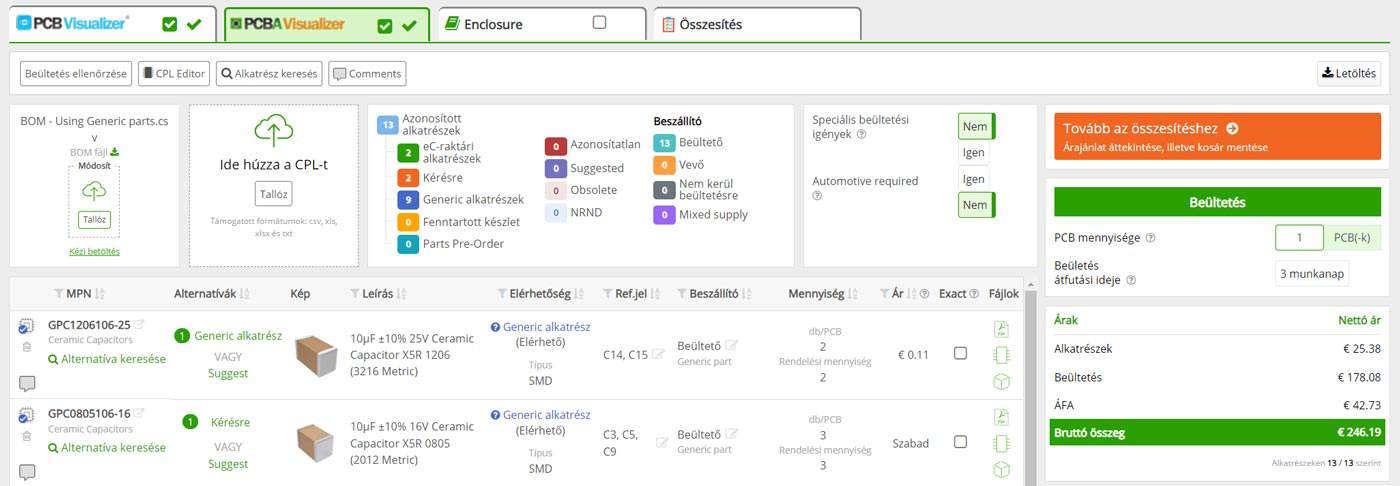

Bármelyik módszert is választja, a PCBA Visualizer megnyitásra kerül és a BOM fájlból feltöltött alkatrészek listája láthatóvá válik.

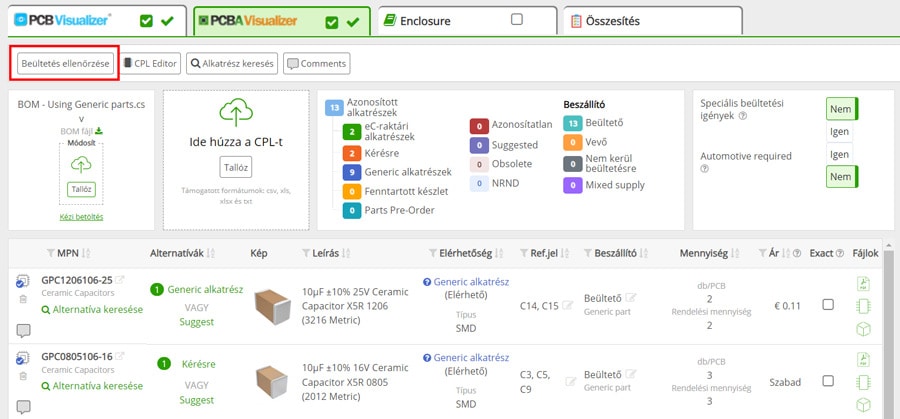

Ezután kattintson a Beültetés ellenőrző (Assembly Checker) gombra!
Ezt követően a Beültetés szerkesztő (Assembly Editor) ablak megnyitásra kerül.

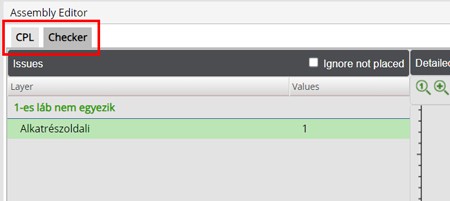

Az ablak bal felső sarkában 2 fül található:
- CPL – Ez a fül a CPL szerkesztő, ahol a feltöltött CPL adatok alapján áttekintheti és módosíthatja az alkatrészek elhelyezését.
- Checker – Ez a fül a Beültetés ellenőrző (Assembly Checker), ahol felülvizsgálhatja az adatelemzés során talált, az alkatrészek elhelyezésével kapcsolatos problémákat.
A CPL szerkesztő és a Beültetés szerkesztő között egyszerűen válthat a megfelelő fülre kattintva.
Beültetés ellenőrző

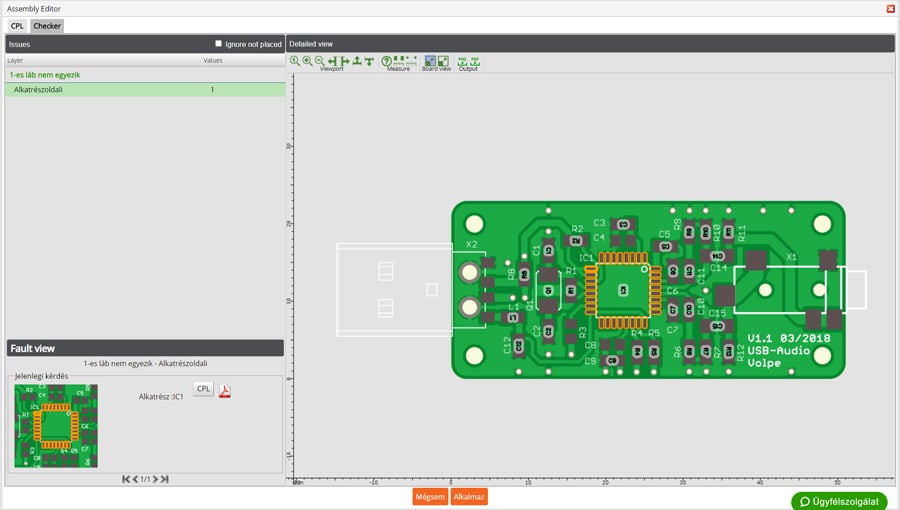

A Beültetés ellenőrző ablak 3 részre osztható:
- Problémák (Issues) – A talált problémák szöveges formában táblázatban jelennek meg.
- Hibanézet (Fault view) – Az aktuálisan kiválasztott probléma grafikusan jelenik meg egy szöveges leírással kiegészítve.
- Részletes nézet (Detailed view) – A PCB jelenik meg grafikusan az aktuálisan kiválasztott probléma kiemelésével.
További paraméterek:

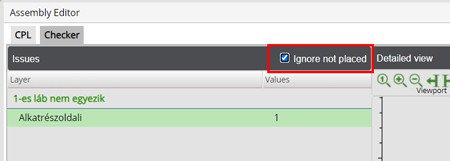

- Nem elhelyezett alkatrészek figyelmen kívül hagyása jelölőnégyzet – Amennyiben ez a négyzet bejelölésre kerül, azok az alkatrészek nem fognak megjelenni, amelyek a BOM szerkesztő / Beszállító (Supplied by) oszlopában Nem elhelyezett (Not placed) vagy Vevő (Customer) megjelöléssel szerepelnek.
FONTOS
- Javasoljuk, hogy az összes alkatrész elhelyezésének felülvizsgálatára használja a Beültetés ellenőrzőt, még akkor is, ha azokat nem az Eurocircuits ülteti be.
- A módosítások mentéséhez kattintson a Beültetés szerkesztő ablak alján található narancssárga Alkalmaz (Apply) gombra.
Problémák szekció
Ebben a részben a talált problémák típusa jelenik meg szöveges formában, mint például:
- PIN1 nem egyezik
- PCB körvonalához közeli vagy azon kívüli alkatrészek
- Láblenyomatok nem egyeznek
- Alkatrészek helytelen elforgatása
- stb.
Minden egyes probléma alatt azonosításra kerül a kapcsolódó réteget (Layer) és a probléma előfordulásának száma (Values).

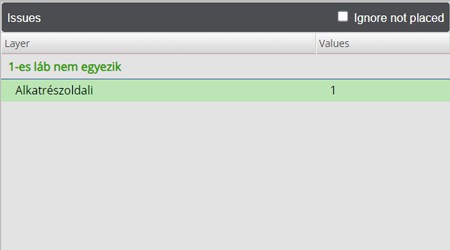

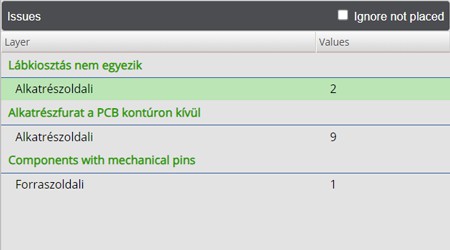

Példa – Többféle probléma
Példa – Egyetlen probléma

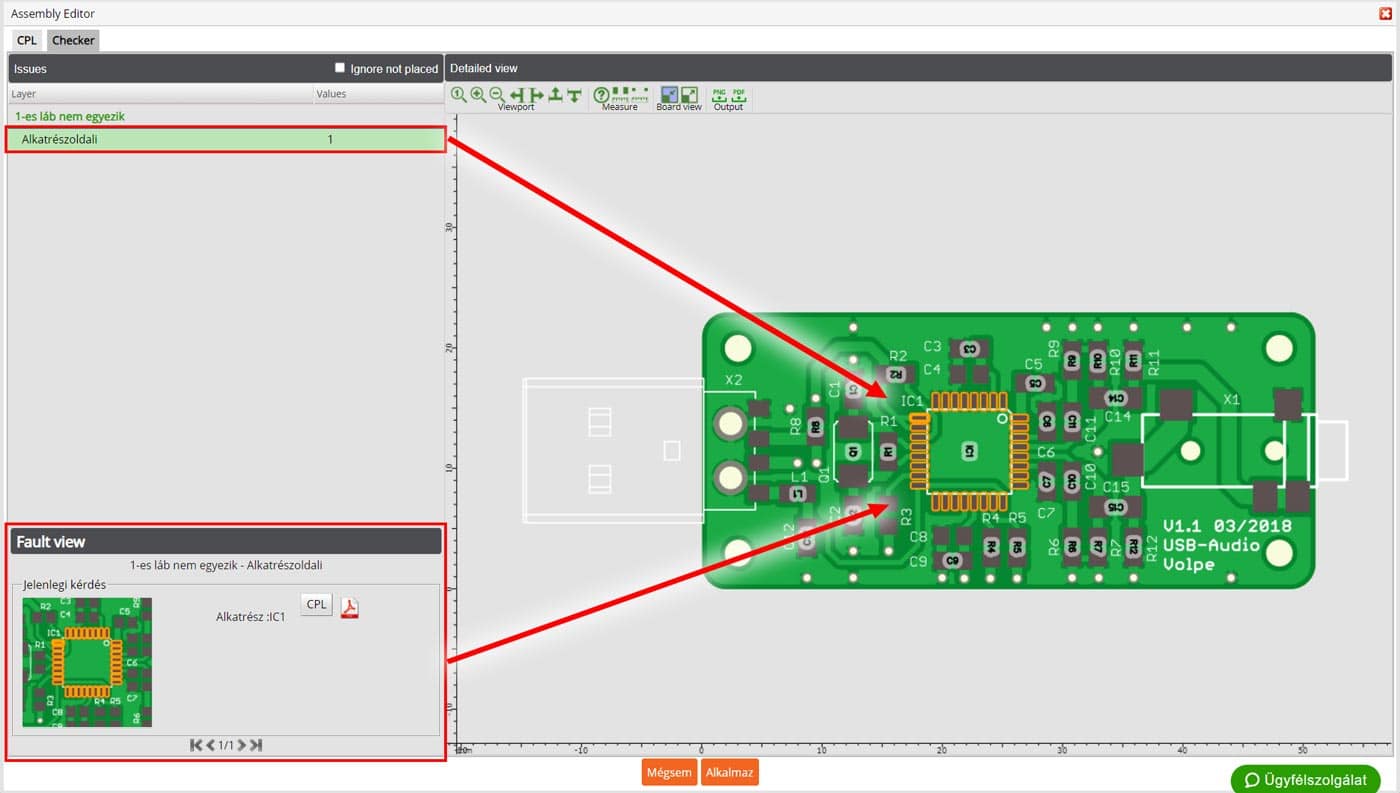

Amennyiben rákattint valamelyik problémára, a Részletes nézet szekció közepén fog megjelenni, a Hibanézet részben pedig a probléma első előfordulása lesz látható.
Hibanézet szekció

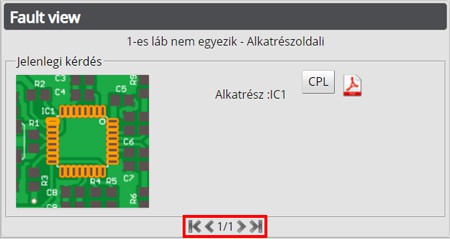

A Hibanézet szekció a Problémák részben kiválasztott visszajelzés részleteit mutatja, ahol az adott probléma előfordulási száma is látható.
A kiválasztott probléma az Aktuális probléma mezőben jelenik meg. A nyilakra (balra vagy jobbra) kattintva az adott probléma következő előfordulására léphet.

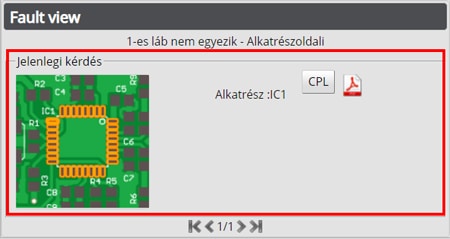

Aktuális probléma mező
Ebben a mezőben a kiválasztott probléma grafikusan jelenik meg a referenciajelölővel, illetve ezzel egyidejűleg a probléma központosítva lesz a Részletes nézet szekcióban is.
A referenciajelölő mellett található a CPL gomb, amelyre rákattintva a CPL szerkesztő nyílik meg, az alkatrészt és az aktuálisan rendelkezésre álló információkat megjelenítve.
Ezenkívül, amennyiben az alkatrész adatlapja rendelkezésre áll, megjelenik egy PDF ikon
(a CPL gomb mellett). Kattintson rá az adatlap eléréshez (másik weboldalról származó fájlt nyithat meg)!

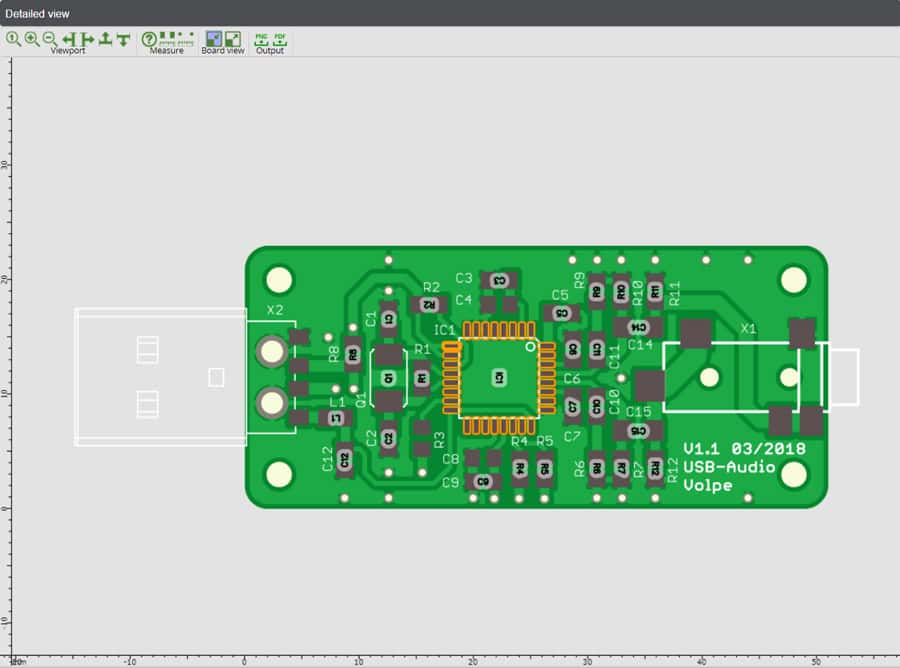

Részletes nézet szekció
A PCB grafikus megtekintését és a talált problémák áttekintését teszi lehetővé. A Hibanézet szekcióban a problémák között lapozva, minden egyes probléma kiemelésre kerül a Részletes nézet közepén.
A Részletes nézet szekció bal felső részében különböző eszközök állnak rendelkezésre:
- Nézetablak (View port)
- Mérés (Measure)
- Lapnézet (Board view)
- Kimenet (Output)
Nézetablak
Az alábbi funkciók állnak rendelkezésre a Nézetablakban. A kívánt funkció aktiválásához egyszerűen kattintson az ikonra.
Teljes nézet – Az összes adat megjelenítése a PCB körvonalában.
Nagyítás – x2 faktorral. A kép középpontja változatlan marad.
Kicsinyítés – x faktorral. A kép középpontja változatlan marad.
Pásztázás balra – A nézetablakot balra mozgatja, ami a képet jobbra mozgatja.
Pásztázás jobbra – A nézetablakot jobbra mozgatja, ami a képet balra mozgatja.
Pásztázás fel – A nézetablakot felfelé mozgatja, ami a képet lefelé mozgatja.
Pásztázás le – A nézetablakot lefelé mozgatja, ami a képet felfelé mozgatja
Ezek a funkciók az egérrel is elvégezhetők:
- Kattintson az egér bal gombjával a nagyításhoz.
- Kattintson az egér jobb gombjával a kicsinyítéshez.
- Az egérgomb nyomvatartásával és húzással pásztázhat.
- Az egér görgőjével nagyíthat és kicsinyíthet.
Mérés
Az alábbi funkciók állnak rendelkezésre a Nézetablakban. A kívánt funkció aktiválásához/deaktiváláshoz egyszerűen kattintson az ikonra.
Objektum infó
Aktiválásakor az egér mutató pozíciójában lévő objektummal kapcsolatos információk jelennek meg a szekció bal felső sarkában.
Az információ tartalmazza az alakzat és a pozíció adatait, valamint azt a réteget, amelyen az objektum található.
Amennyiben ugyanazon a helyen több objektum is elérhető, kattintson a jobb egérgombbal a következő objektumra vonatkozó információk megjelenítéséhez. Az összes kiválasztott réteg objektumai lekérdezhetők.
A funkció kikapcsolásához nyomja meg az ESC billentyűt vagy kattintson újra a gombra vagy esetleg válasszon másik funkciót.
Objektumtávolság mérés
Amennyiben ez a funkció aktív, akkor két különböző objektumot választhat ki, és megmérheti a kettő közötti távolságot.
Vigye az egeret az első objektum fölé, és kattintson az első objektum rögzítéséhez. Amennyiben több objektum átfedésben van, akkor a jobb egérgombra kattintva kijelölheti a következő objektumot, mielőtt kiválasztja azt.
Ezután mozgassa az egeret a második objektum fölé. A két objektumra vonatkozó információk megjelennek a két objektum közötti távolsággal együtt.
A funkció kikapcsolásához nyomja meg az ESC billentyűt vagy kattintson újra a gombra vagy esetleg válasszon másik funkciót.
Ponttávolság mérése
Amennyiben ez a funkció aktív, akkor kiválaszthat két különböző pontot, és megmérheti a köztük lévő távolságot.
Vigye az egeret az első pont helyére, egy narancssárga keresztkurzor fog bepattanni az adatok speciális pontjaira, pl. a flashek középpontjaira vagy a vonalak kezdő- és végpontjaira.
A pattintási funkció felülbírálásához tartsa lenyomva a Shift billentyűt. Kattintson az első pont rögzítéséhez.
Ezután mozgassa az egeret egy második pont meghatározásához. A két pont koordinátái a két pont közötti távolsággal együtt jelennek meg. Ezzel a módszerrel meg lehet mérni például egy alkatrész átlépését.
A funkció kikapcsolásához nyomja meg az ESC billentyűt vagy kattintson újra a gombra vagy esetleg válasszon másik funkciót.
Lapnézet
A gombok segítségével PCB és panel nézet között válthat, valamint visszaállíthatja a Részletes nézet nagyítását a teljes nyomtatott áramköri lap megjelenítésére.
Kimenet
A Részletes nézetben látható aktuális képernyő mentéséhez kattintson a kívánt kimeneti formátumra.
