Bevezető
A PCB Visualizert bevezetése óta számos speciális szerkesztővel bővítettük, amelyek lehetővé teszik az importált vevői adatok módosítását, például a Kontúr, valamint a Fúró és slot szerkesztő.
A Réteg szerkesztő a PCB Visualizer egyik leghatékonyabb eszköze, amely lehetővé teszi az egyes rétegek adatainak megtekintését, mérését, szerkesztését és az adatok cseréjét a hibák kijavítása érdekében, sőt a hiányzó rétegek létrehozása is lehetséges meglévő adatokból (pl. forraszpaszta).
Ezek a szerkesztők nagyon hasznosak abban az esetben, amennyiben olyan adatmódosításokra van szükség, amelyeket az eredeti CAD szoftverben nem lehet könnyen elvégezni, vagy gyorsabb a PCB Visualizerben.
Szerkeszteni kívánt rétegek kiválasztása

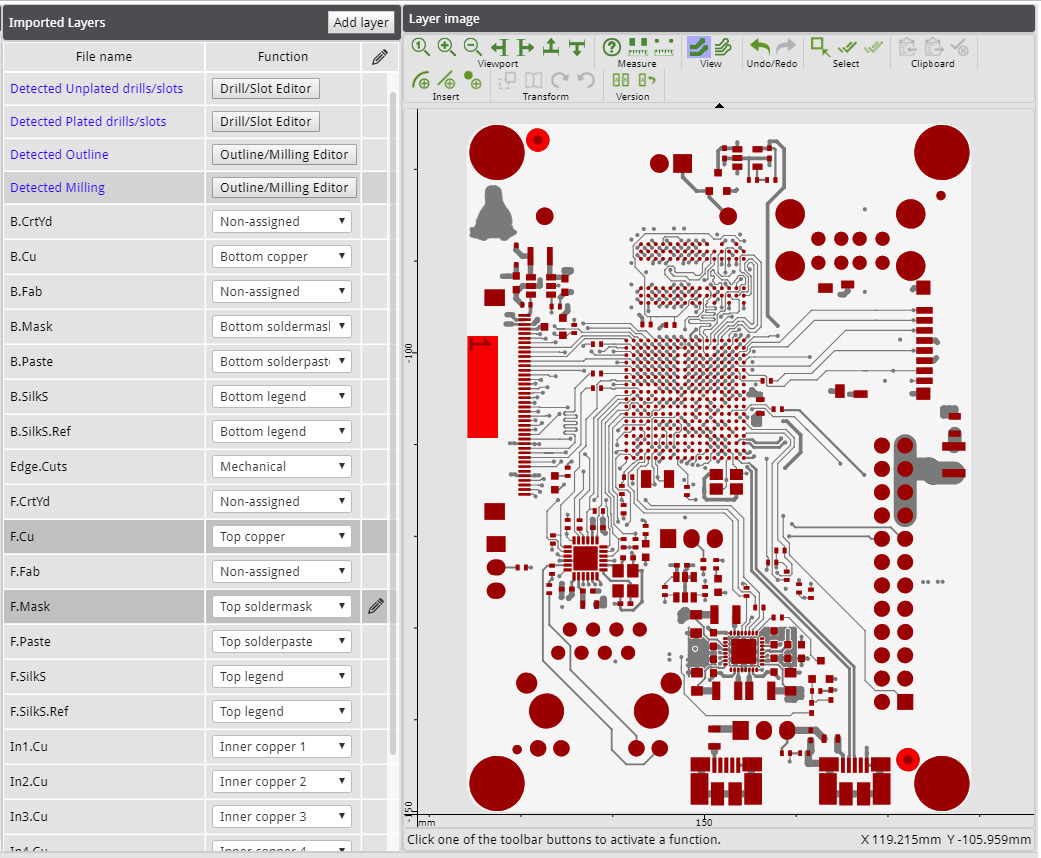

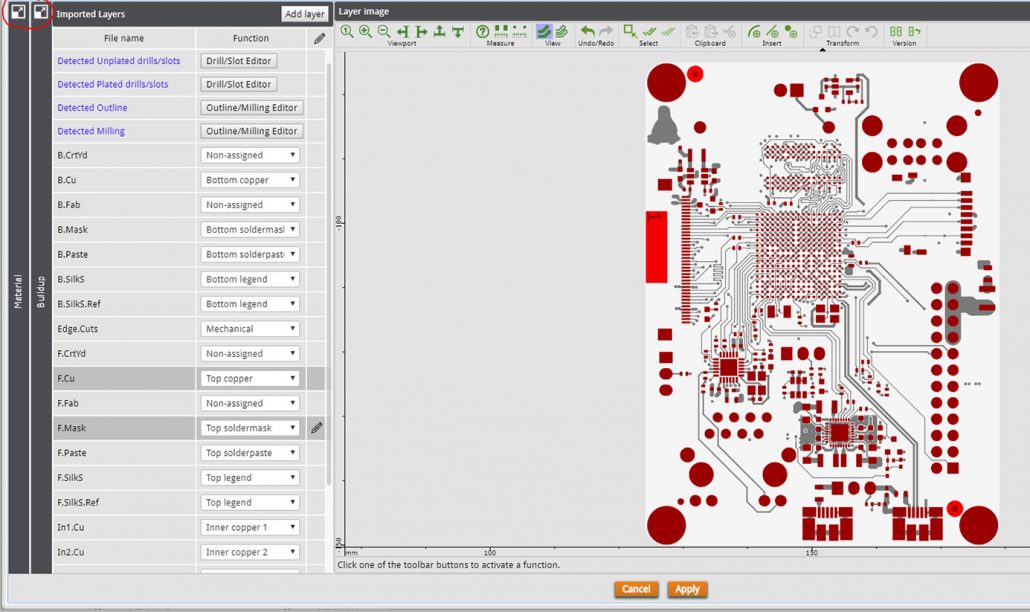

A Réteg szerkesztő az adatok feltöltése és teljes elemzése után a Rétegfelépítés szerkesztőből érhető el. Ez az eszköz már használatban volt a PCB rétegfelépítés egyes rétegeinek funkciójának azonosítására.
A réteg szerkesztésre való aktiválásához kattintson az Importált rétegek táblázat jobb oldali oszlopában.
Amennyiben a réteg még nem volt kijelölve, akkor a kijelölés megtörténik, és egy fekete ceruza ikon jelzi, hogy ez a réteg jelenleg szerkesztési módban van.
A szerkesztési mód kikapcsolásához kattintson ismét.

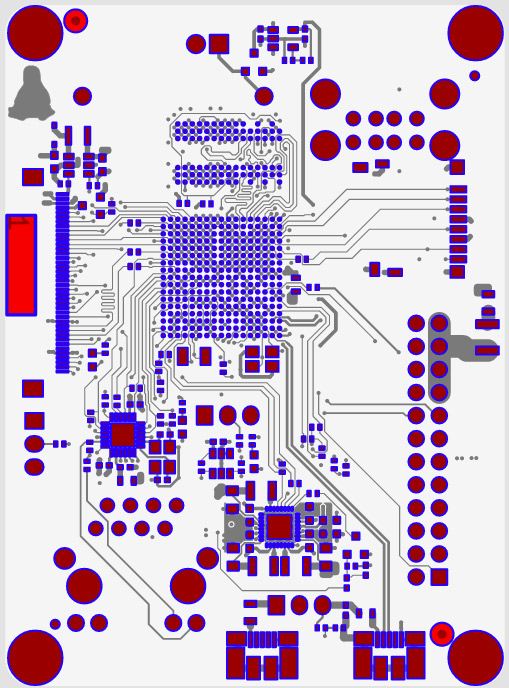

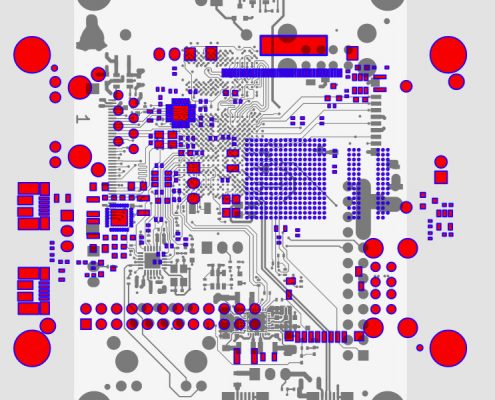

A szerkesztési módban lévő réteg piros színnel jelenik meg.

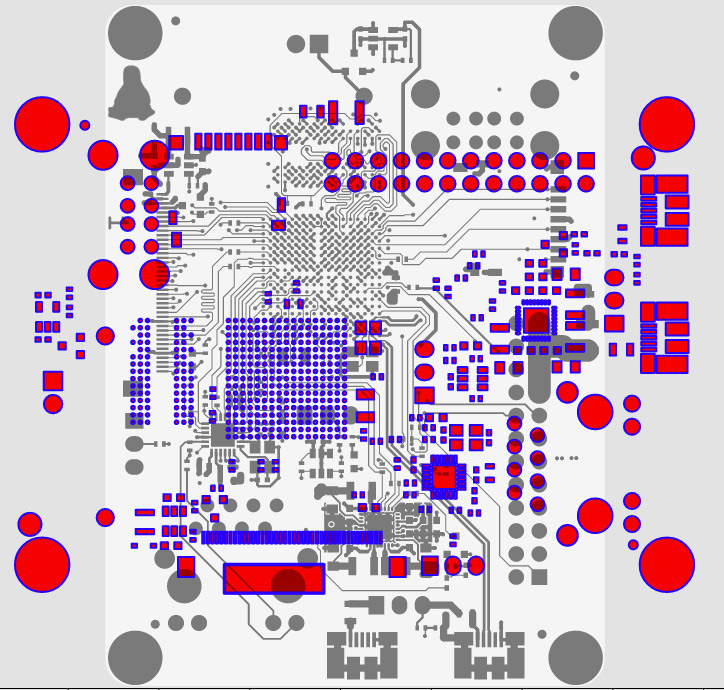

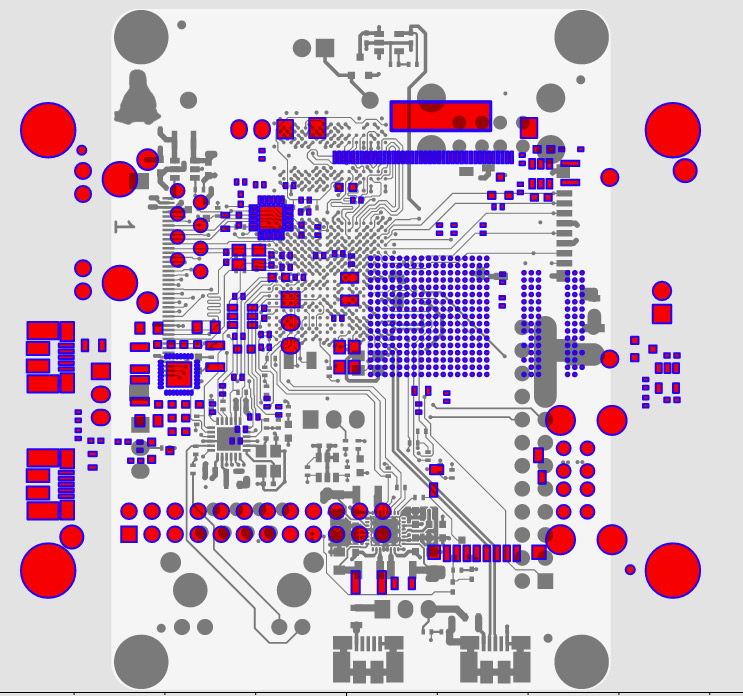

Több megjelenítendő réteget is kiválaszthat, ha a táblázatban lévő rétegre kattint a CTRL billentyű nyomva tartásával. A további rétegek szürke színnel jelennek meg.

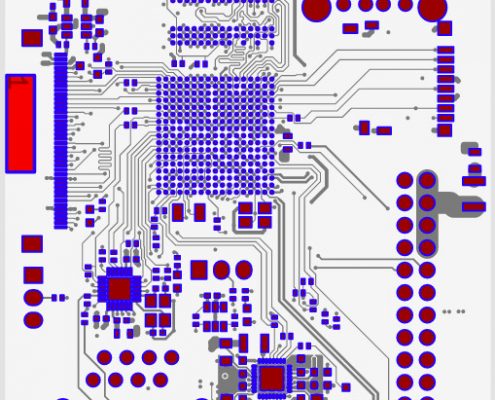

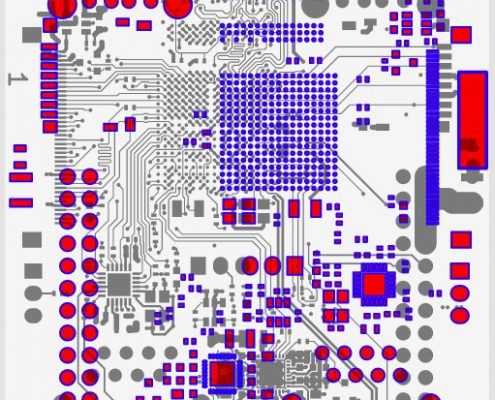

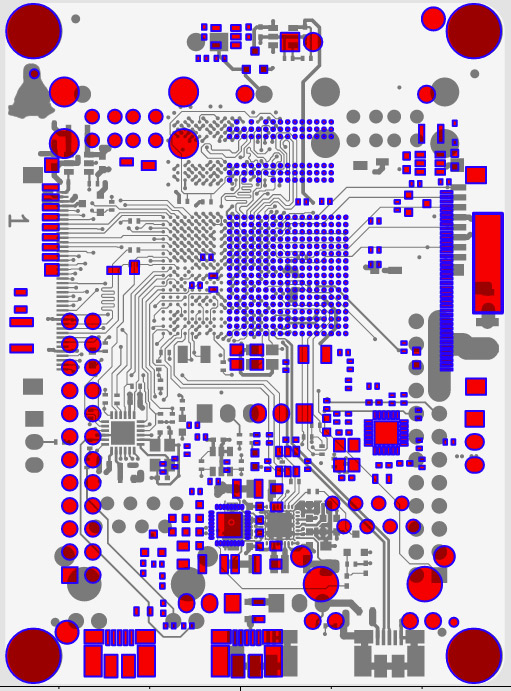

Az egymást átfedő objektumok mostantól sötétvörös színnel jelennek meg.
A szerkesztésre kiválasztott réteg azon objektumai, amelyek nincsennek átfedésben az extra rétegekkel, világospiros színnel jelennek meg.

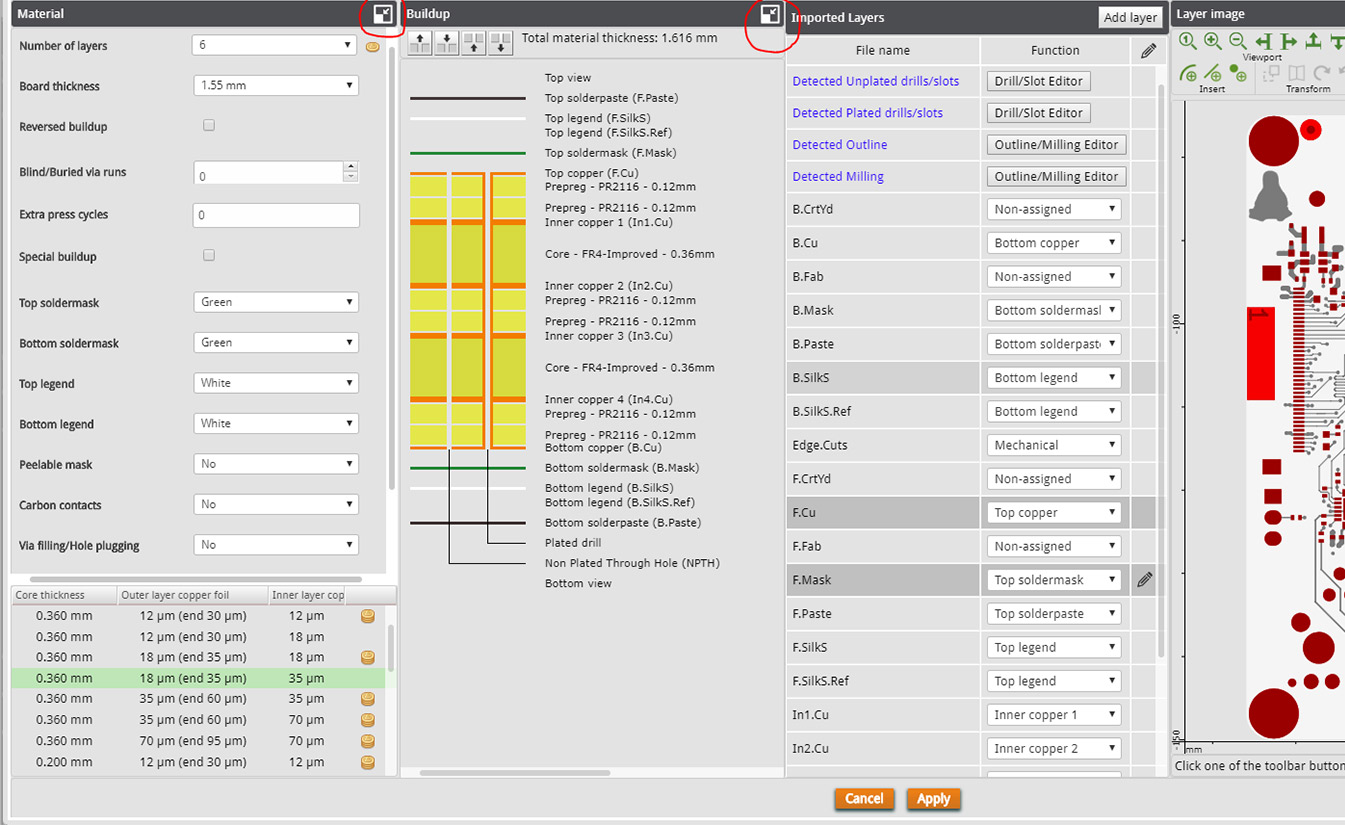

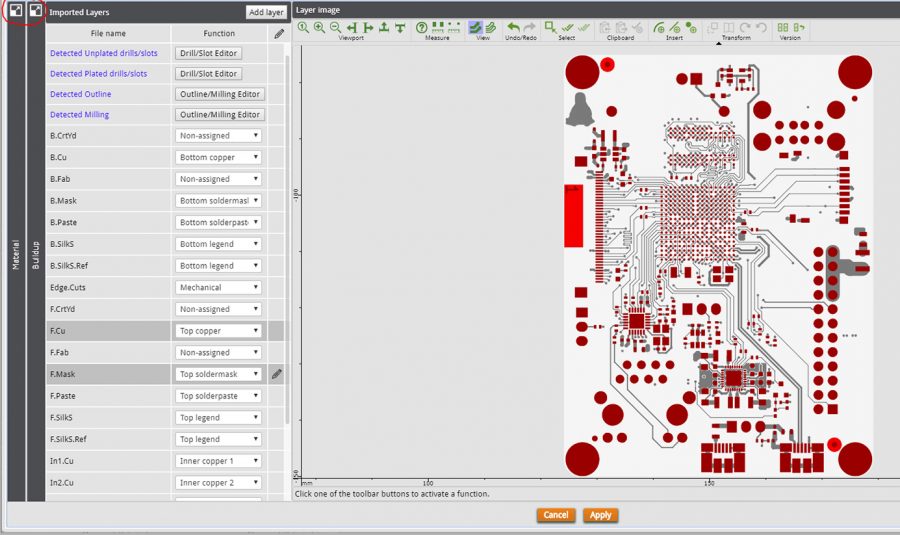

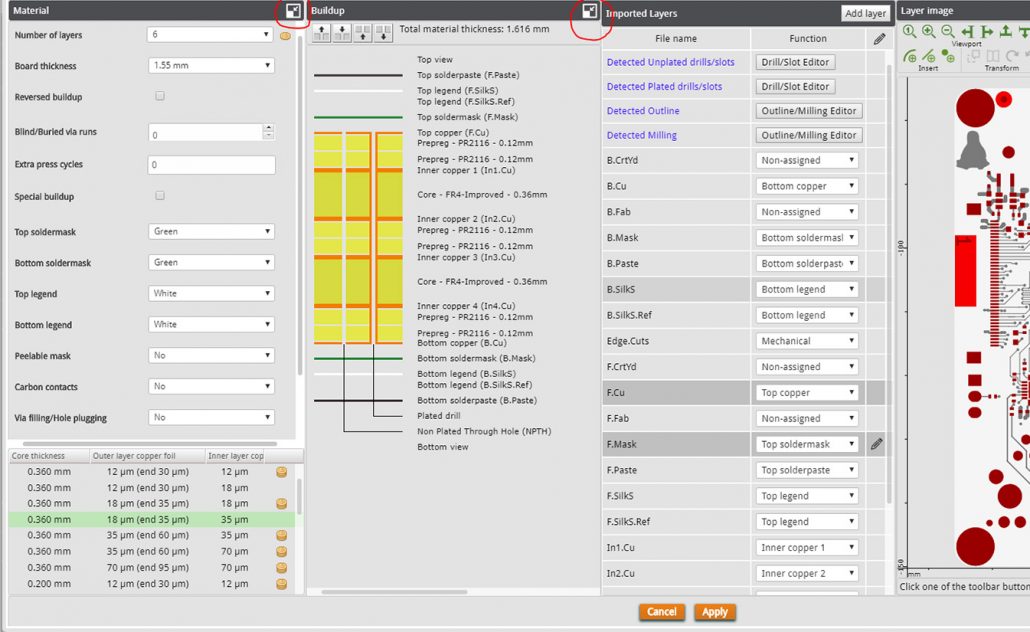

Kisebb vagy alacsonyabb felbontású képernyőkön lehetőség van az Anyag és a Rétegfelépítés panelek elrejtésére, hogy több hely maradjon a Rétegkép számára.
Egyszerűen kattintson a jelölt ikonra a rejtett panelek visszaállításához.
Rétegek hozzáadása
Előfordulhat, hogy egy réteg hiányzik az importált dokumentációból, például egy forraszpaszta réteg.
A Réteg hozzáadása funkcióval adhat hozzá réteget a már meglévő adatokhoz.

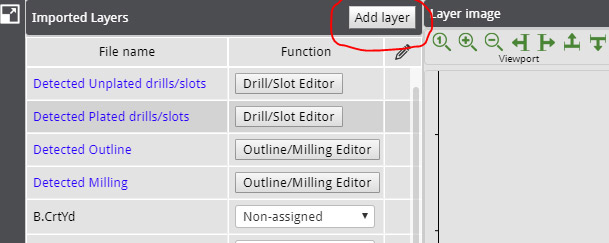

Kattintson a Réteg hozzáadása gombra egy új réteg létrehozásához. Megnyílik egy felugró ablak, ahol megadhatja a réteg nevét, írja be az egyedi rétegnevet, majd kattintson az OK gombra.
Az új réteg hozzáadódik az Importált rétegek listához.
Most rendeljen egy funkciót a réteghez, és a szerkesztési funkciók segítségével adjon hozzá adatokat a réteghez.

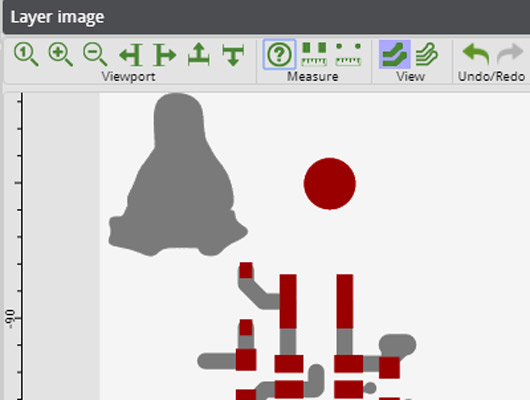

Nézetablak (Viewport)
A nézetablak eszköztára mindig elérhető, függetlenül attól, hogy egy réteg szerkesztve van-e vagy sem.
A következő funkciók állnak rendelkezésre a megjelenített rétegekhez:
Teljes nézet – Az összes adat megjelenítése a PCB körvonalában.
Nagyítás – x2 faktorral. A kép középpontja változatlan marad.
Kicsinyítés – x faktorral. A kép középpontja változatlan marad.
Pásztázás balra – A nézetablakot balra mozgatja, ami a képet jobbra mozgatja.
Pásztázás jobbra – A nézetablakot jobbra mozgatja, ami a képet balra mozgatja.
Pásztázás fel – A nézetablakot felfelé mozgatja, ami a képet lefelé mozgatja.
Pásztázás le – A nézetablakot lefelé mozgatja, ami a képet felfelé mozgatja.
Ezek a funkciók az egérrel is elvégezhetők:
- Kattintson az egér bal gombjával a nagyításhoz.
- Kattintson az egér jobb gombjával a kicsinyítéshez.
- Az egérgomb nyomvatartásával és húzással pásztázhat.
- Az egér görgőjével nagyíthat és kicsinyíthet.
Mérés (Measure)
A mérési eszköztár mindig elérhető, függetlenül attól, hogy egy réteg szerkesztve van-e vagy sem.
A következő funkciók állnak rendelkezésre:

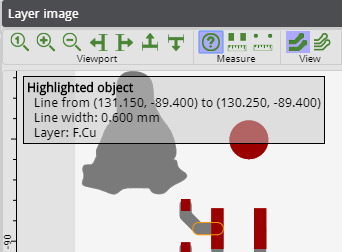

Objektum info – A funkció aktiválásához kattintson erre a gombra.
Amennyiben ez a funkció aktív, akkor az egér pozíciójának bal felső sarkában az objektummal kapcsolatos információk jelennek meg.
Az információ tartalmazza az alak és a pozíció adatait, valamint azt a réteget, amelyen az objektum található.
A kiválasztott objektum narancssárga körvonallal jelenik meg.
Amennyiben ugyanazon a helyen több objektum is elérhető, kattintson a jobb egérgombbal a következő objektumra vonatkozó információk megjelenítéséhez. Az összes kiválasztott réteg objektumai lekérdezhetők.
A funkció kikapcsolásához nyomja meg az ESC billentyűt, kattintson újra a gombra, vagy válasszon másik funkciót.

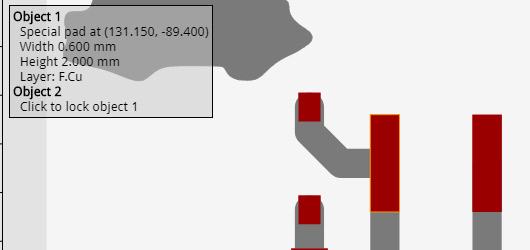

Objektum távolságok mérése – A funkció aktiválásához kattintson erre a gombra.
Amennyiben ez a funkció aktív, akkor két különböző objektumot választhat ki, és megmérheti a kettő közötti távolságot.
Vigye az egeret az első objektum fölé, és kattintson az első objektum rögzítéséhez. Amennyiben több objektum átfedésben van, akkor a jobb egérgombra kattintva kijelölheti a következő objektumot, mielőtt kiválasztja azt.
Ezután mozgassa az egeret a második objektum fölé. A két objektumra vonatkozó információk megjelennek a két objektum közötti távolsággal együtt.
Kattintson ismét a gombra egy másik objektum referenciaobjektumként való kiválasztásához.
A funkció kikapcsolásához nyomja meg az ESC billentyűt, kattintson újra a gombra, vagy válasszon másik funkciót.

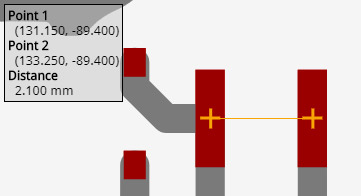

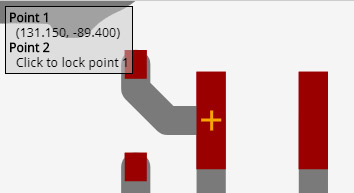

Pont távolság mérése – A funkció aktiválásához kattintson erre a gombra.
Amennyiben ez a funkció aktív, akkor kiválaszthat két különböző pontot, és megmérheti a köztük lévő távolságot.
Vigye az egeret az első pont helyére, egy narancssárga keresztkurzor fog bepattanni az adatok speciális pontjaira, pl. a flashek középpontjaira vagy a vonalak kezdő- és végpontjaira.
A pattintási funkció felülbírálásához tartsa lenyomva a Shift billentyűt. Kattintson az első pont rögzítéséhez.
Ezután mozgassa az egeret egy második pont meghatározásához. A két pont koordinátái a két pont közötti távolsággal együtt jelennek meg. Ezzel a módszerrel meg lehet mérni például egy alkatrész átlépését.
A funkció kikapcsolásához nyomja meg az ESC billentyűt, kattintson újra a gombra, vagy válasszon másik funkciót.
Nézet (View)
A mérési eszköztár mindig elérhető, függetlenül attól, hogy egy réteg szerkesztve van-e vagy sem.
Ezek a funkciók határozzák meg a rétegadatok megjelenítésének módját.
Tömör nézet – Minden adat kitöltött területként jelenik meg. Ebben az üzemmódban előfordulhat, hogy a kis objektumok nem jelennek meg, ha 1 pixelnél kisebbek.

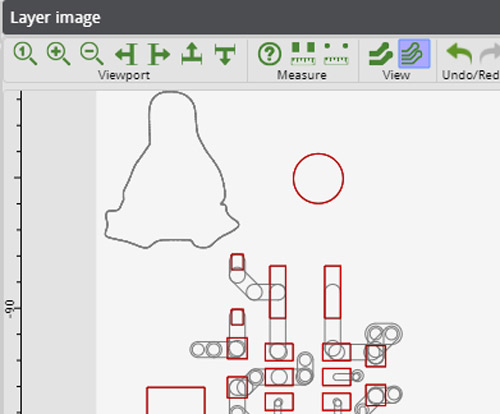

Vázlatnézet – Minden adat körvonalként jelenik meg (egy pixel széles). Ebben az üzemmódban minden objektum látható.
Visszavonás/Ismét (Undo/Redo)
A visszavonás/ismét eszköztár mindig elérhető, függetlenül attól, hogy egy réteget szerkesztett-e vagy sem.
Kattintson a Visszavonás gombra az utolsó művelet visszavonásához, és kattintson az Ismét gombra a visszavont művelet újbóli elvégzéséhez.
Kijelölés
Minden szerkesztési funkció a kijelölt objektumokon működik, ha nincs kijelölt objektum, a szerkesztési funkciók ki vannak kapcsolva.
Csak a jobb oldali ceruza ikonnal jelölt réteg adatai szerkeszthetők.
A következő funkciók állnak rendelkezésre:
Kijelölés (Select)
Minden szerkesztési funkció a kijelölt objektumokon működik, ha nincs kijelölt objektum, a szerkesztési funkciók le vannak tiltva.
Csak a jobb oldali ceruza ikonnal jelölt réteg adatai szerkeszthetők.
A következő funkciók állnak rendelkezésre:
Kézi kijelölés/kijelölés megszüntetés – Az adatok kijelölése az egérrel.
Vigye az egeret az objektum fölé, és kattintson a bal egérgombbal a kijelöléshez.
Alternatív megoldásként a jobb egérgomb nyomvatartásával húzza át a rétegen lévő objektumokat, a téglalapot átfedő összes objektum kijelölésre kerül.
Az objektumok kijelölésének megszüntetéséhez ugyanígy használja a jobb egérgombot.

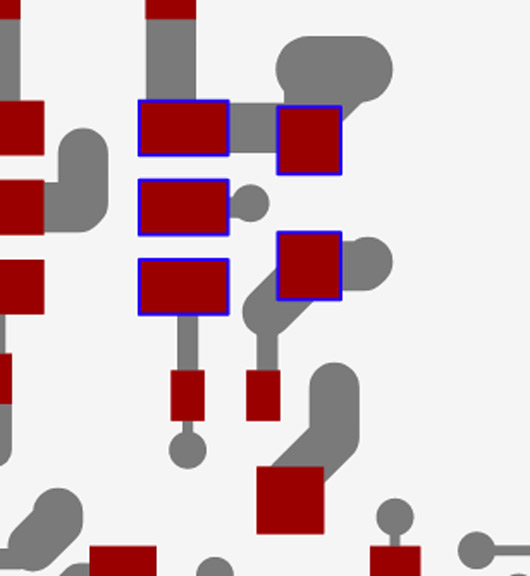

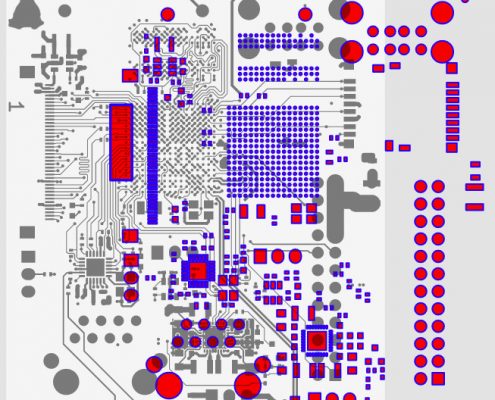

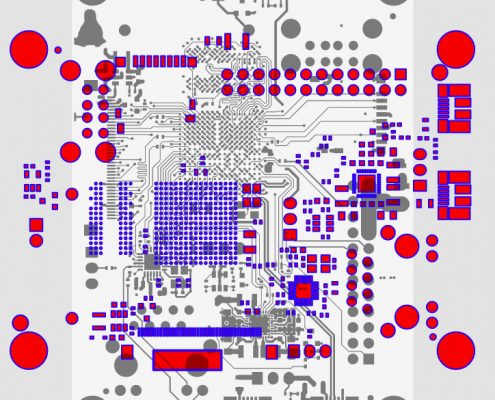

A kijelölt objektumok kék körvonallal jelennek meg.
A funkció kikapcsolásához nyomja meg az ESC billentyűt, kattintson újra a gombra, vagy válasszon másik funkciót.
Összes kijelölés – A szerkesztett réteg összes objektumának kijelölése.
Vágólap (Clipboard)
A vágólap segítségével adatokat másolhat az egyik rétegről a másikra.
A következő funkciók állnak rendelkezésre:
Másolás a vágólapra – A gombra kattintva a kiválasztott adatokat a vágólapra másolja. A vágólapra másolt adatok a következő másolási műveletig ott maradnak.
Beillesztés a vágólapról – A gombra kattintva a vágólap tartalma átmásolható a szerkesztett rétegre, és többször is beilleszthető. A funkció csak akkor aktív, ha van adat a vágólapon.
Kijelölt adatok törlése – A gombra kattintva törli a kijelölt adatokat a szerkesztett rétegről, a funkció csak akkor aktív, ha van kijelölt adat.
Beillesztés (Insert)
A beszúrás funkcióval egyszerű adatokat adhat hozzá a szerkesztett réteghez.
A beszúrási funkciók jelenleg kör alakzatokhoz állnak rendelkezésre.
A következő funkciók állnak rendelkezésre:

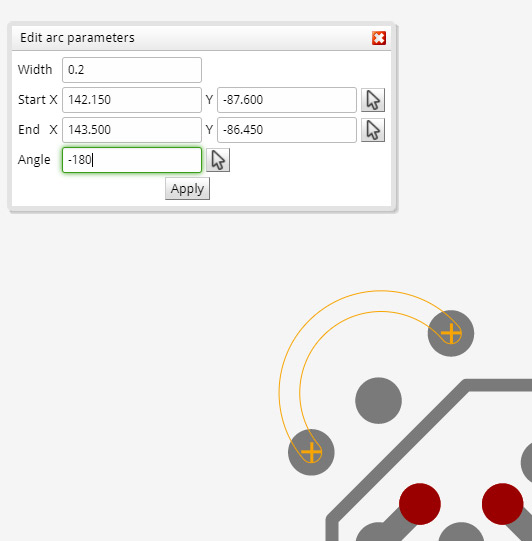

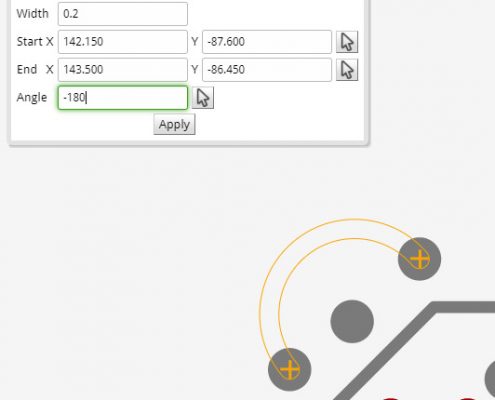

Körív beszúrása – Körív beszúrása egy adott átmérőjű kör segítségével.
A gombra kattintva aktiválódik az ív beszúrása funkció, és megjelenik az ív paraméterei felugró ablak.
A standard folyamat az, hogy először az ív kezdőpontjára, majd a végpontjára kattint, és ezután határozza meg az ív harmadik pontját. Kattintson ismét a harmadik pontra az ív elfogadásához.
Alternatívaként megadhatja a különböző paramétereket a felugró ablakban, és az ív elfogadásához kattintson az Alkalmaz gombra.
A nyílgombok segítségével meghatározhatja, hogy melyik kattintási művelet legyen aktiválva.

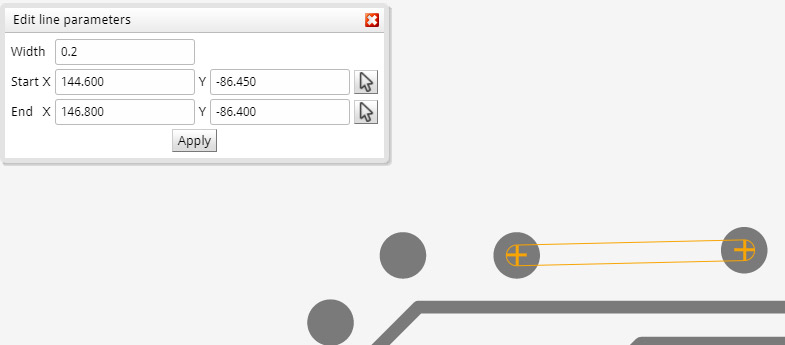

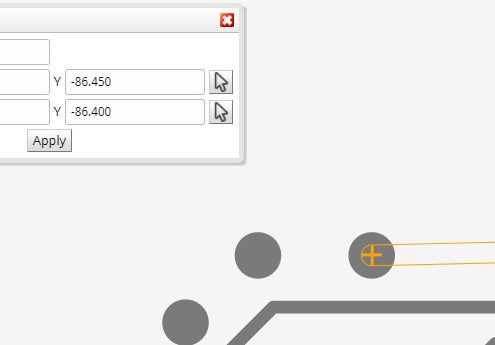

Vonal beillesztése – Vonal beillesztése egy adott átmérőjű kör segítségével.
A gombra kattintva aktiválódik a vonal beszúrása funkció, és megjelenik a vonal paraméterei felugró ablak.
A standard folyamat az, hogy először a vonal kezdőpontjára, majd a végpontjára kattint. A vonal elfogadásához kattintson ismét a végpontra.
Másik lehetőségként megadhatja a különböző paramétereket a felugró ablakban, majd a vonal elfogadásához kattintson az Alkalmaz gombra.
A nyílgombok segítségével meghatározhatja, hogy melyik kattintási művelet legyen aktiválva.

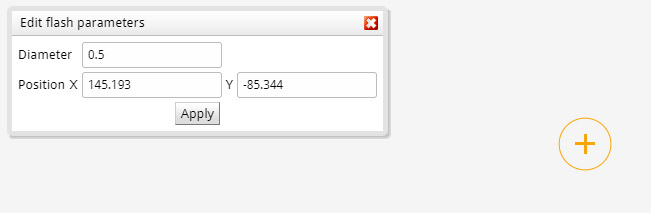

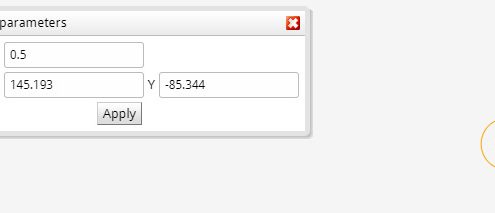

Flash beszúrása – Flash beszúrása egy adott átmérőjű kör segítségével.
A gombra kattintva aktiválódik a flash beszúrása funkció, és megjelenik a flash paraméterei felugró ablak.
A standard folyamat a flash középpontjára való kattintás. Kattintson ismét a flash pontra a flash elfogadásához.
Alternatívaként megadhatja a különböző paramétereket a felugró ablakban, és az Alkalmazás gombra kattintva elfogadja a flasht.
A nyílgombok segítségével meghatározhatja, hogy melyik kattintási művelet legyen aktiválva.
Átalakítás (Transform)
Használja az átalakítás funkciókat a meglévő adatok átalakításához.
Minden átalakítás funkció a kiválasztott adatokon lesz érvényben.
A következő funkciók állnak rendelkezésre:
Eltolás – A kijelölt adatok áthelyezése egy új helyre.
A gombra kattintva aktiválja az eltolás funkciót.
Mozgassa az egeret a kiindulópontra az adatok megragadásához, látni fogja, hogy a pontosabb pozícionálás érdekében a szálkereszt kurzor rápattan az adatokra.
Nyomja meg az egérgombot, és húzza a kijelölt adatot az új helyre. Az adatok mozgatásához engedje fel az egérgombot.
Tükrözés – A kijelölt adatok vízszintes tükrözése a kijelölt adatok közepe körül.
Forgatás az óramutató járásával megegyező irányban – A kijelölt adatokat az óramutató járásával megegyező irányban 90 fokkal elforgatja a kijelölt adatok közepe körül.
Forgatás az óramutató járásával ellentétes irányban – A kijelölt adatok elforgatása 90 fokkal az óramutató járásával ellentétes irányban a kijelölt adatok közepe körül.
Verzió (Version)
Amennyiben már szerkesztette adatait, akkor érdemes lehet tudni, hogy mi a különbség az Ön által megadott adatok és az általunk feldolgozott adatok között. Lehet, hogy vissza szeretné állítani az összes módosítását az eredetileg megadott adatokra.
A következő verziókezelő funkciók segítenek ebben:
Összehasonlítás – Amennyiben össze szeretné hasonlítani az aktuális adatait az adatkészletben megadott adatokkal, kattintson az összehasonlítás gombra.

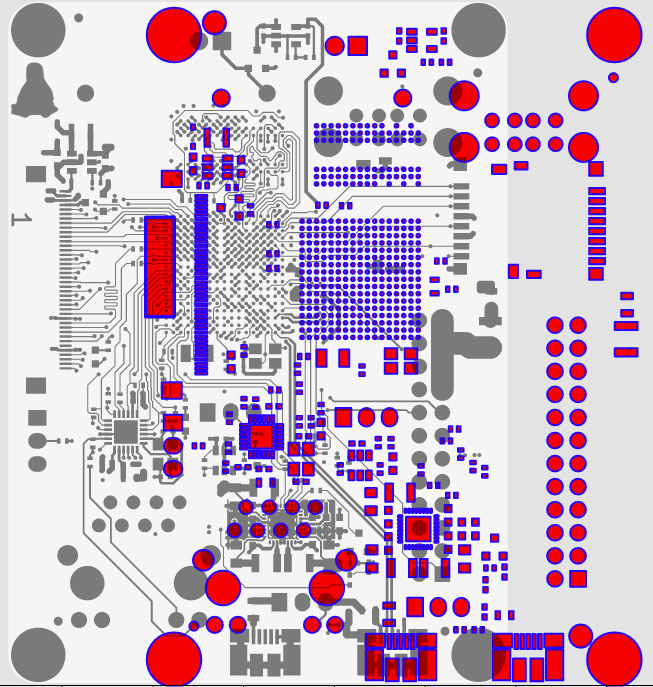

Az eredeti adatok szürkén jelennek meg, amelyek a szerkesztett adatokban nem állnak rendelkezésre, szintén szürkén jelennek meg, az eredeti adatokkal átfedő szerkesztett adatok sötétvörössel, az eredeti adatokkal nem átfedő szerkesztett adatok pedig világosvörössel jelennek meg.
Amennyiben a szerkesztett adat megegyezik az eredeti adattal, egy üzenet tájékoztatja Önt.
Visszaállítás – A réteg visszaáll az eredetileg megadott adatokra.
Amennyiben a szerkesztett adatok megegyeznek az eredeti adatokkal, egy üzenet tájkoztatja Önt erről.

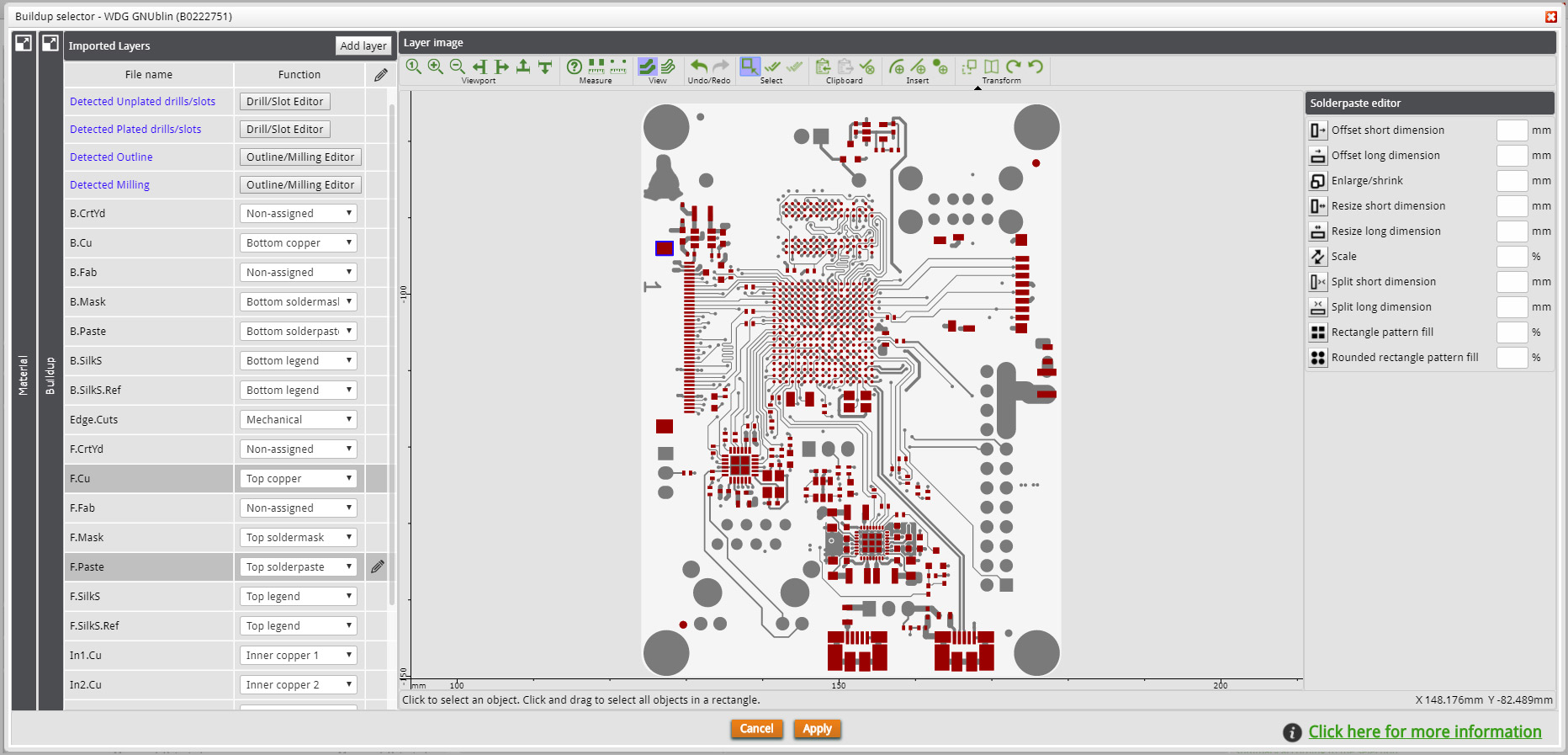

Forraszpaszta rétegek szerkesztése
Számos speciális eszköz áll rendelkezésre, amelyek segítik Önt optimalizálni a paszta rétegeket a megfelelő stencilek biztosítása érdekében.
A CAD rendszerek kimeneti fájljai között vagy egyáltalán nincs külön paszta réteg, vagy olyat generálnak, amik a forrasztásgátló lakktól mentes rajzolati SMD padek pontos másolatát tartalmazzák.
A magasabb technológiájú nyomtatott áramköri lapok, melyek finomabb átlépéssel rendelkező alkatrészeket és összetett pad-konfigurációkat tartalmaznak, fejlettebb paszta adat előkészítést igényelnek.
A forraszpaszta eszközök akkor válnak elérhetővé, ha szerkesztett rétegként egy forraszpaszta réteg van kiválasztva.
A funkciók akkor válnak aktívvá, ha az adatok ki vannak jelölve, és a kiválasztott adatokon lesz érvényben.
A szerkesztési funkciók többsége külön van választva, hogy a hosszanti és a rövid oldalak szerkesztése egymástól függetlenül történhessen. Ez lehetővé teszi, hogy a funkciót a paszta padeken azok forgatásától függetlenül használhassa.
Négyzet alakzatok esetén a rövid dimenzió a szélesség, a hosszú dimenzió pedig a magasság.

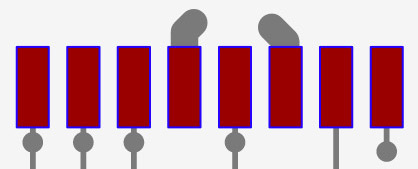

Eltolás
Írja be az eltolás értékét mm-ben, és nyomja meg az Entert, vagy kattintson a megfelelő eltolás gombra.
A pozitív értékek jobbra vagy felülre tolják el a paszta padeket. A negatív értékek balra vagy alulra tolják el a paszta padeket.

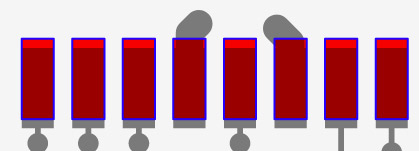

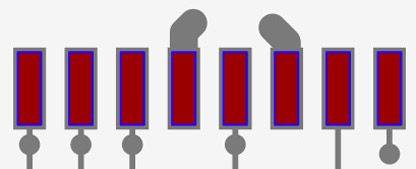

Amennyiben a megfelelő rézréteget is extra rétegként választotta ki, akkor a rézadatokkal átfedő forraszpaszta adatok sötétvörös színnel jelennek meg, egyébként pedig világosvörös színnel jelennek meg.

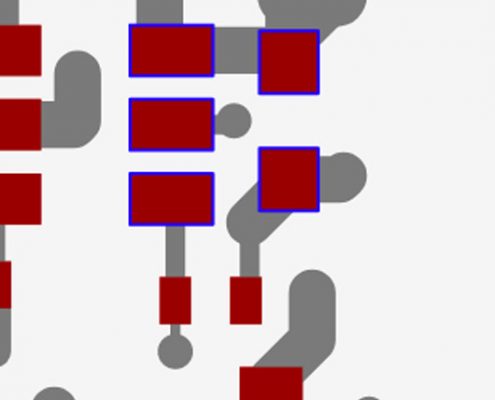

Nagyítás/kicsinyítés
A kijelölt paszta padeket egy abszolút méretértékkel nagyíthatja vagy kicsinyítheti. Írja be az értéket mm-ben, és nyomja meg az Entert, vagy kattintson a Nagyítás/kicsinyítés gombra.
A pozitív értékek a megadott méretet hozzáadják a kiválasztott padek minden oldalához. A negatív értékek a kiválasztott padek méretét a megadott értékkel csökkentik minden oldalon.
Átméretezés
A kiválasztott paszta padeket egy abszolút méretértékkel átméretezheti.
Írja be a méretet mm-ben, és nyomja meg az Enter billentyűt, vagy kattintson a megfelelő Átméretezés gombra.
A pozitív értékek a beírt mérettel növelik a padek méretét, a negatív értékek pedig a beírt mérettel csökkentik a padek méretét. A padek átméretezése mindkét oldalról történik, így a pad közepe változatlan marad.
Torzítás
Amennyiben a paszta nyitás túl sok forraszpaszta felvitelét eredményezi, akkor a kiválasztott területeken a apertura nyitás méretarányos csökkentésére van szükség. Ebben az esetben különböző méretű paszta padeket méretezhet át egy adott százalékkal kisebbre.
Írja be a torzítás értékét, és nyomja meg az Entert, vagy kattintson a Torzítás gombra.
Az érték az új felület százalékos aránya az eredeti felülethez képest, így egy 90-es érték a padet a felületének 90 százalékára csökkenti. A torzítás minden oldalról történik, miközben a pad közepe változatlan marad.
A torzítási érték nem eredményezhet az eredeti méret 50 százalékánál kisebb paszta padet.
Felosztás
A forraszpaszta felület csökkentésének másik módja a paszta pad kisebb padekra való felosztása, ami a felosztás funkció használatával érhető el.
Ez a funkció kettéosztja a paszta padet úgy, hogy az eredeti pad közepén egy adott méretű rést ad hozzá.
Írja be a rés értékét mm-ben, és nyomja meg az Enter billentyűt, vagy kattintson a Felosztás gombra.
A rés értékének pozitív értéknek kell lennie, és nem lehet több, mint az eredeti pad méretének fele.
Mintázat kitöltés
Bizonyos esetekben tovább kell optimalizálni a pasztafelületet. Nagyobb felületek esetén néha jobb, ha a felületet kisebb alakzatokból álló mintával tölti ki.
Ez manuálisan is elvégezhető a fent leírt szerkesztőeszközökkel. Kifejlesztettünk azonban egy automatikus mintatöltési funkciót, amely a méretarányos értéknek megfelelően optimalizált mintát generál.
Ez a mintatöltő funkció téglalapokra vagy lekerekített téglalapokra osztja fel az eredeti pasztafelületet, figyelembe véve a két pasztafelület közötti minimális távolságot annak érdekében, hogy még mindig maradjon elég maradék stencil anyag, hogy a stencil stabil maradjon, mivel a nagyon vékony stencil anyagrészek meghajolhatnak vagy eltörhetnek használat közben.
Írja be a torzítás értékét, és nyomja meg az Entert, vagy kattintson a megfelelő Mintatöltés gombra.
Az érték az új felület százalékos aránya az eredeti felülethez képest, a 90-es érték a padot az eredeti felület 90 százalékára csökkenti.
Az algoritmus vagy csökkenti a pad méretét, vagy a padet több padre osztja, amelyek között elegenedő rés van.
Mentés
A módosítások alkalmazásához kattintson az Alkalmaz gombra, ez frissíti a képeket a PCB Visualizerben.
A módosítások mentéséhez kattintson a PCB Visualizerben a Módosítások mentése gombra.
