Az eC-regisztrációs rendszer egy egyszerű, könnyen használható, igen pontos csappal regisztrálható rendszer, mellyel az SMD stencil és a panel tökéletesen egymáshoz illeszthető.
Azokat a stencileket, illetve paneleket, melyek ezzel a regisztrációs rendszernek megfelelnek eC- stencileknek és eC-regisztráció-kompatibilis panelnek nevezzük.

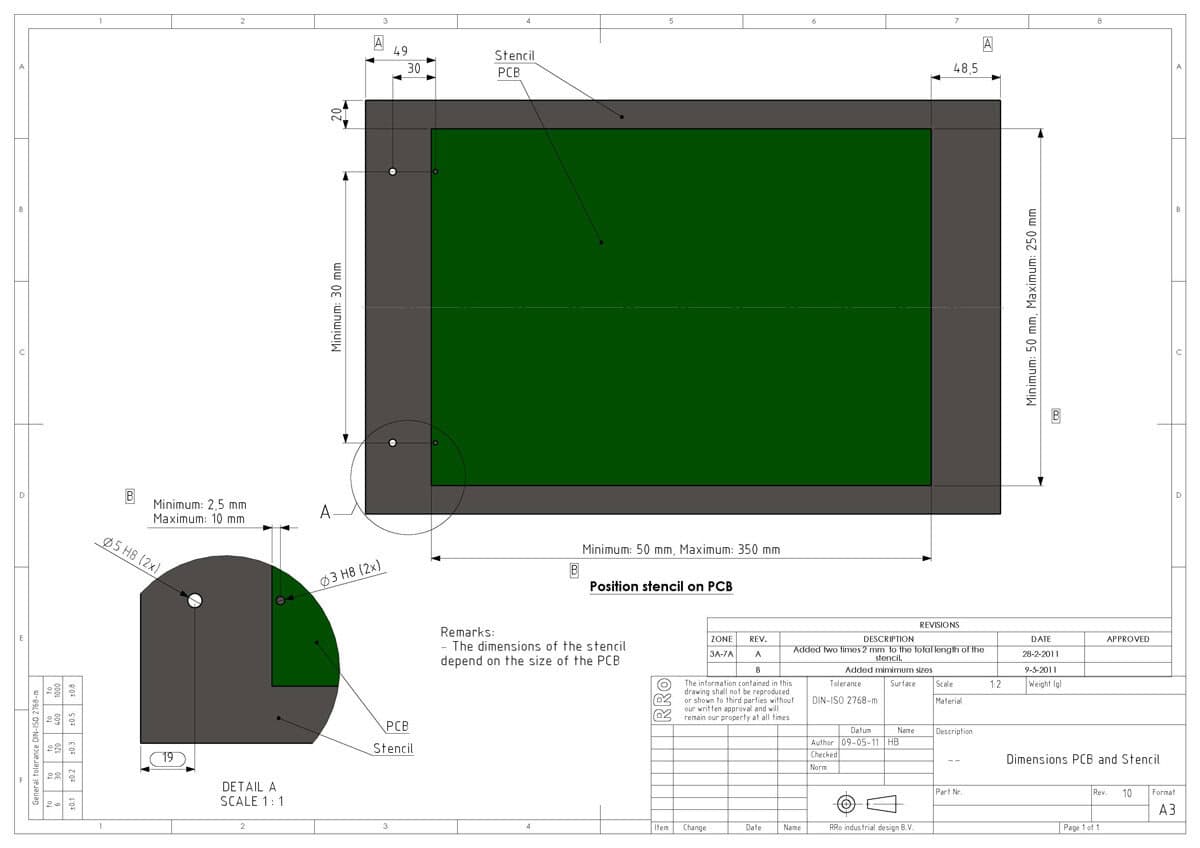

A paneleken 2 db 3.00 mm készátmérőjű helyező furat, a stencileken pedig 2 db 5.00 mm készátmérőjű furat található. A lenti rajz mutatja ezek helyzetét, melyen az összes egyéb méretezés is látható.
Kérjük, vegye figyelembe az alábbiakat:
- A helyező csapok mérete 3H8, tehát alul vannak méretezve, hogy illeszkedjenek a 3.00 mm-es helyező furatokba. A stencil helyező csapjai 5H8 méretűek.
- A helyező csapok elhelyezkedése és a regisztrációs rendszer pontossága miatt 50 mm-nél kisebb nyomtatott áramkör nem szerelhetők fel az eC-stencil-mate készülékre.
- Minden Eurocircuits standard panel megfelel az eC-regisztrációs rendszernek.
- Az eC-regisztráció kompatibilis opcióval leadott megrendelések esetében a standard Eurocircuits panelizálást alkalmazzuk.
- Az eC-regisztráció kompatibilis vevői panelek rendelkezni fognak a szükséges helyező furatokat.
