Bevezető

A PCB konfigurátor az Eurocircuits PCB Visualizer része, és lehetővé teszi a PCB gyártásához szükséges paraméterek kiválasztását az azonnali árkalkulációhoz.

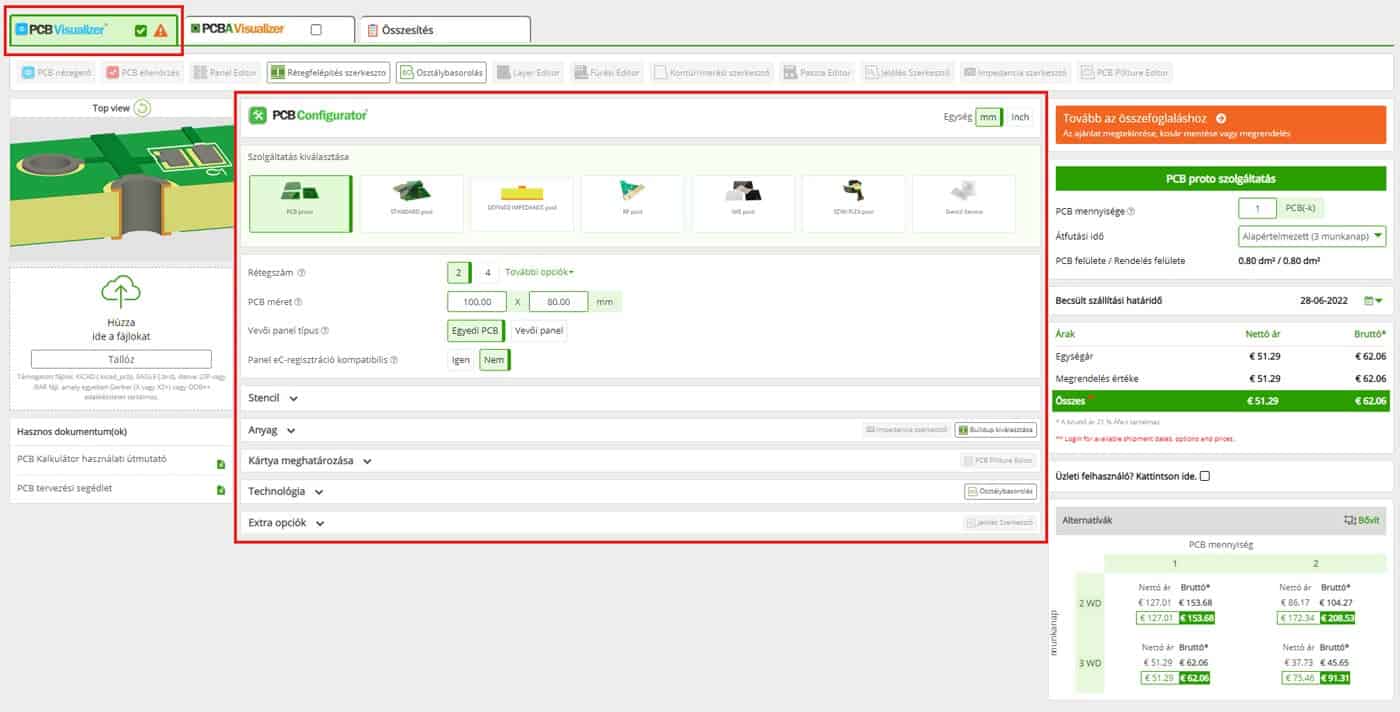

PCB-Visualizer-with-PCB-Konfigurátor

Kilenc részből áll:

  1. Címsor és mértékegység
  2. Szolgáltatás kiválasztása
  3. Alapvető PCB paraméterek
  4. Vevői panel
  5. Stencil
  6. Alapanyag
  7. PCB meghatározása
  8. Technológia
  9. Extra opciók

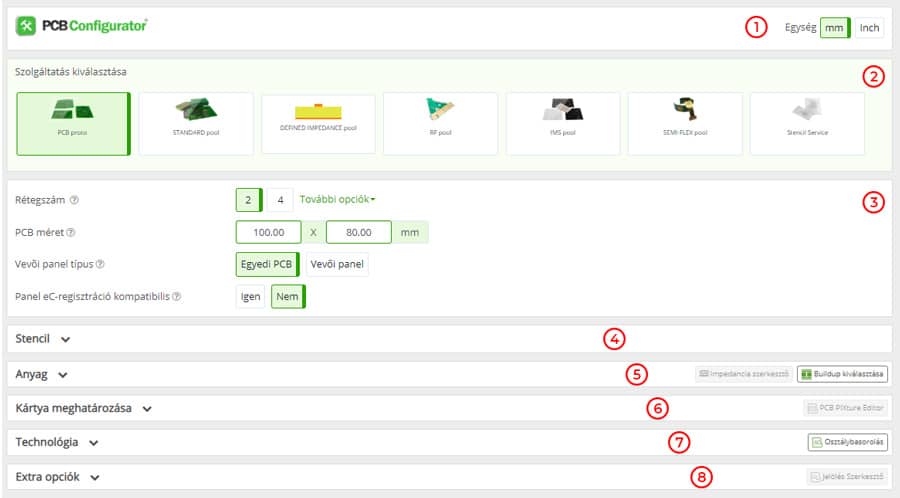

PCB-konfigurátor számokkal

A konfigurátort 3 módon használható:

Dokumentáció feltöltése teljes elemzéssel (ajánlott)

A PCB paraméterek az elemzés során kiolvasásra kerülnek a dokumentációból, és a vonatkozó PCB konfigurátor paraméterek automatikusan frissülnek.

A teljes elemzés használatával érhető el a lehető legpontosabb árkalkuláció. Természetesen arra is lehetősége van, hogy a PCB konfigurátorban megadott paramétereket szükség szerint módosítsa az Ön igényeinek megfelelően.

Dokumentáció feltöltése gyors elemzéssel

A PCB mérete, illetve a rétegek száma az elemzés során kiolvasásra kerül a dokumentációból, és ezek a paraméterek frissülnek a PCB konfigurátorban.

A PCB minden egyéb paraméterét manuálisan kell megadni a PCB konfigurátorban az adott tervhez kapcsolódó pontos árkalkulációért.

A dokumentáció alapján továbbá a nyomtatott áramköri lap alapvető grafikusan ábrázolása is megtörténik referenciaként.

Paraméterek megadása manuálisan

Egyszerűen adja meg maunálisan a PCB paramétereket, illetve szükség szerint változtassa meg az alapértelmezett beállításokat!.

FONTOS


  • A paraméterek megváltoztatásával vagy hozzáadásával a nyomtatott áramköri lap ára és átfutási ideje is változhat.
  • Egy paraméter megváltoztatásakor vagy kiválasztásakor pénzérme szimbólum Pénzérme jelenhet meg, ami azt jelöli, hogy az adatott paraméter/opció árnövelő tényező. Minél több érmét 3 aranyérme tartalmaz a szimbólum, annál nagyobb mértékben emelkedik az ár.

A szimbólum

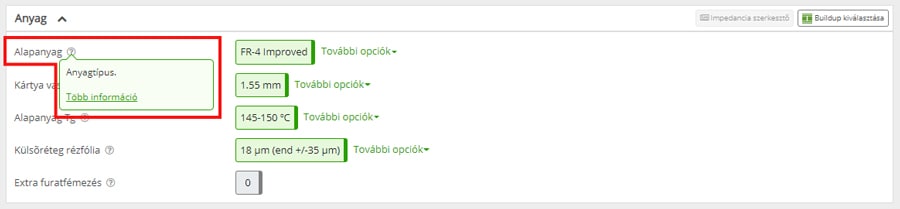

A legtöbb paraméter felirat mellett egy  szimbólum látható. Az egeret a szimbólum fölé mozgatva megjelenik a paraméter rövid leírása, illetve egy További információ link a részletekért.

PCB Konfig - Kérdés-jel
