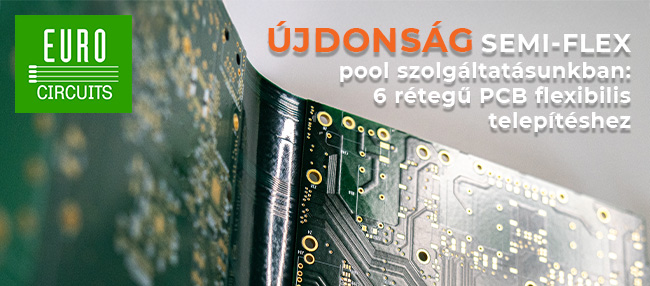

Az Eurocircuits bővíti SEMI-FLEX pool szolgáltatását: A 4 rétegű kivitel mellett mostantól 6 rétegű nyomtatott áramköri lapok is elérhetők flexibilis telepítéshez. Ez a megoldás tökéletes választás, amennyiben a nyomtatott áramköri lapot csak a szerelés során kell meghajlítani. Lehetővé teszi a kompakt hardverintegrációt csatlakozók és kábelek nélkül, megbízható és költséghatékony FR-4 technológiával.
Mit jelent a SEMI-FLEX?
A “SEMI-FLEX” kifejezés néha félreérthető – pontosabb elnevezés talán a “flex to install”, hiszen flexibilis telepítéshez terveztük. Az ilyen nyomtatott áramköri lapokat csak a szerelés során szabad hajlítani – például amikor az elektronikai eszközt egy házba kell illeszteni.
A hagyományos rigid-flex nyomtatott áramköri lapokkal ellentétben, amelyek poliimid rétegeket használnak, az Eurocircuits SEMI-FLEX pool szolgáltatásában teljes egészében FR-4 alapanyagot alkalmazunk, amely a legtöbb hagyományos PCB standard alapanyaga. Ezáltal egyszerűbb és gazdaságosabb a gyártás, miközben kiküszöböli a kábelek vagy csatlakozók szükségességét.
Előnyök
- Kedvezőbb költségek – standard FR-4 drága poliimid helyett
- Nagyobb megbízhatóság – kevesebb átmenet, nincs impedanciaillesztési probléma
- Egyszerűsített munkafolyamat – tervezés a jól ismert FR-4 anyaggal, validálás a Visualizerben
SEMI-FLEX rétegfelépítés
Az Eurocircuits SEMI-FLEX technológiája a hajlítható részen egy 100 µm vastag FR-4 központi magot alkalmaz. Mindkét oldalán 35 µm vastag, nagy rugalmasságú rézfólia található, amely speciális kezelést kap, hogy hajlításkor ne repedjen meg.
A rétegfelépítést egy 510 µm-os FR-4 mag és két no-flow prepreg réteg erősíti meg, így szimmetrikus és stabil felépítést biztosít, amely bármely irányban hajlítható.
Fő műszaki paraméterek:
- Rétegek száma: 4 vagy 6 réteg a merev részeken
- Rézvastagság: 35 µm a hajlítható részen
- Hajlítási sugár: a vastagságtól és a hajlítás szögétől függ; jellemzően legfeljebb 5 hajlítás
- Alkalmazás: flexibilis telepítés – egyszeri hajlítás szereléskor, működés közben stabil marad
Miért érdemes a SEMI-FLEX szolgáltatást választani?
A SEMI-FLEX pool szolgáltatás ideális választás, amennyiben az elektronikát szűk helyre kell beépíteni anélkül, hogy a tervezés bonyolultsága növekedne. A nyomtatott áramköri lapot csak az összeszerelés során hajlítva kompakt 3D-integrációt érhet el, elkerülve a csatlakozók és kábelek extra költségeit és megbízhatósági kockázatait.
Az új 6 rétegű opció még nagyobb tervezési szabadságot és jobb jelintegritást kínál – mindezt költséghatékonyan, megbízható anyagokkal és az Eurocircuits pooling szolgáltatásának biztonságával.
Validálja tervét még ma
Tekintse át a részletes specifikációt és a tervezési útmutatót SEMI-FLEX pool oldalunkon.
Szeretné máris kipróbálni? Töltse fel tervét az Eurocircuits Visualizerbe, hogy ellenőrizze a gyárthatóságot, kiszámolja a költségeket, és azonnal validálja a rétegfelépítést.
