SEMI-FLEX pool
Flexibilisen telepíthető szereletlen vagy beültetett nyomtatott áramköri lapok
Európai gyártótól
Az Eurocircuits SEMI-FLEX pool szolgáltatása teljes egészében FR4-ből gyártott, jellemzően 4 rétegű, flexibilisen telepíthető nyomtatott áramköri lapokat kínál.
A hagyományos rigid-flex nyomtatott áramköri lapoktól eltérően a hajlítható, SEMI-FLEX elem nem poliamid, hanem egy vékony FR4 mag, két speciálisan kezelt rézréteggel, így repedés nélkül hajlítható.
A szolgáltatás a következőket tartalmazza:
- Szereletlen vagy beültetett nyomtatott áramkörök (PCB/PCBA)
- 7 munkanapos* (szereletlen PCB) vagy 12 munkanapos* átfutási idő (beültetett PCB)
- A rendelkezésre álló specifikációkat az alábbi táblázatokban tekintheti meg
- Nincs szerszámköltség
- Nincs minimális rendelési érték
- 100%-os gyárthatósági ellenőrzés gyártás előtt
- PCB Configurator a tervezési paraméterek ellenőrzéséhez és feltöltéséhez az árkalkuláció előtt
- PCB Checker az adatok elemzéséhez a megrendelés leadása előtt
- BOM és CPL elemzés
Mit jelent a SEMI-FLEX?
A SEMI-FLEX egy jellemzően 4 rétegű, teljes egészében FR4-ből készült flexibilisen telepíthető nyomtatott áramköri lap. A hagyományos rigid-flex nyomtatott áramköri lapoktól eltérően a hajlítható elem azonban nem poliamid, hanem egy vékony FR-4 mag, amely speciálisan kezelt rézréteggel rendelkezik mindkét oldalon, így repedés nélkül hajlítható.
Mikor használjon SEMI-FLEX nyomtatott áramköri lapokat?
A SEMI-FLEX flexibilisen telepíthető. A hagyományos rigid-flex nyomtatott áramköri lapoktól eltérően a hajlítható elem azonban nem poliamid, hanem vékony FR-4 mag.
A kialakítás korlátozott számú hajlítást enged (jellemzően 5 alkalom – műszaki leírás lentebb), szabályozott sugárban és bármilyen szögben.
Ideális megoldás lehet, amikor két áramkört meghatározott szögben kell illeszteni egy eszközben. Csatlakozók és kábelek vagy komplexebb rigid-flex nyomtatott áramkörök használata helyett, egyszerűen FR-4 SEMI-FLEX nyomtatott áramköri lapot tervezhet, ami meghatározott számban, de nagy biztonsággal hajlítható a telepítés vagy néhány karbantartás során.
Az Eurocircuits SEMI-FLEX pool szolgáltatása
Az Eurocircuits 4 rétegű SEMI-FLEX nyomtatott áramköri lapjaiban a flexibilis részt egy 100 mikronos középső mag alkotja, mindkét oldalon 35 mikronos, nagy vezetőképességű rézfóliával.
A rétegfelépítésben oldalanként további 510 mikron FR-4 mag található, 2-2 réteg no-flow prepreggel. (Tekintse meg a teljes műszaki leírást a lenti táblázatban!)
Alternatív technológia egy 2 vagy 4 rétegű PCB kialakítása, ahol mélymarást követően a megmaradó vékony alapanyag lesz a flexibilis rész.
Mi a magos kivitelt alkalmazzuk, annak ellenére, hogy több műveletet igényel és így valamelyest drágább. A rétegfelépítés azonban így szimmetrikus és sokkal stabilabb, ugyanis a mélymart kivitelnél nagyon nehéz kontrollálni a megmaradó anyag vastagságát.
Az általunk alkalmazott technológiánál a flexibilis részek felett a prepreget kimarjuk és így préseljük egybe a külső magokkal. Ezután a külső rétegeket úgy tudjuk kontúrmarni, hogy a marásmélység bármilyen kisebb eltérését az “üreg” elnyeli.

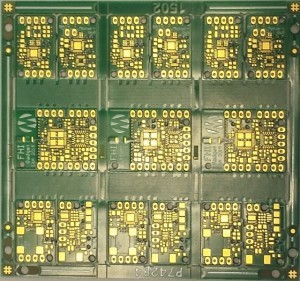

A SEMI-FLEX lapoknak a vevői panel a preferált szállítási módja az esetleges sérülések megelőzése érdekében a szállítás vagy a beültetés során.
| SEMI-FLEX pool szolgáltatás paraméterei | |
| SEMI-FLEX rész | |
|
Min. hajlítási sugár |
5 mm |
|
Max. hajlítási szög |
180° |
|
Max. hajlítások száma |
5 |
|
SEMI-FLEX rész hosszúságának számítása |
(2 x pi x hajlítási sugár) x (hajlítási szög/360) Például egy 5 mm sugarú, 180 fokos szögben történő ötszöri hajlításhoz legalább 15.70 mm hosszúságú SEMI-FLEX részre van szükség.
|
|
Rézvastagság a SEMI-FLEX magon |
35 µm speciális rézréteg |
|
Legmagasabb rajzolati osztály |
6-os osztály – 150 µm vezetőszélesség/szigetelőtávolság |
|
Furatozás |
Nem megengedett  |
|
Nibbelések és kivágások |
Nem megengedett |
|
Sarkok kialakítása a SEMI-FLEX részen |
Min. sugár 1.00 mm  |
|
Sarkok a RIGID részbe becsatlakozó keskeny SEMI-FLEX rész esetén |
Min. sugár 1.00 mm |
|
Javaslat |
Kétoldali rézréteg |
|
Javaslat |
Telifólia alkalmazása a vezetők körül |
| RIGID rész | |
|
Kötelező |
Igen – A SEMI-FLEX rész mindkét végén. |
|
Min. méret |
A SEMI-FLEX rész szélessége vagy 5 mm x 5 mm, attól függően, hogy melyik a nagyobb. |
|
Alapanyag (rigid és semi-flex magok) |
|
|
Rézrétegek száma |
4 |
|
Kártya vastagság |
1.55 mm |
|
SEMI-FLEX mag vastagság |
0.10 mm |
|
Külső réteg rézfólia |
18 µm |
|
Min. vezetőszélesség/szigetelőtávolság |
0.10 mm |
|
Legkisebb kész furatámérő |
Fémezett (PTH) – 0.10 mm Nem fémezett (NPTH) – 0.20 mm |
|
Felületfémezés |
Pooling – Kémiai arany (ENIG), Kémiai ezüst |
|
Forrasztásgátló lakk színe |
Zöld |
|
Pozíciófelirat színe |
Fehér |
|
Kialakítás |
Kontúrmart vagy ritzelt |
|
Nibbelések és kivágások |
Szerszámméretek – 0.50 mm, 1.20 mm és 2.00 mm (A SEMI-FLEX részen nem engedélyezett!) |
|
Extra opciók |
Pooling – Lehúzható lakk, Fémezett furatok a kártya szélén, Élfémezés, Réz a kártya széléig, Hővezető paszta, Furatkitöltés, Kemény aranyozott élcsatlakozó Non-Pooling – Karbon érintkezők |
|
Nem elérhető extra opciók |
Eltemetett és zsákfuratok |
|
UL jelölés |
Jelenleg nem elérhető |
|
Szállítási kivitel |
A biztonságos kezelhetőség érdekében vevői panelben szállítjuk. |
A SEMI-FLEX pool árkalkulátora alapértelmezett beállításokkal indul. Az értékek megváltoztatásával a szolgáltatás típusa is módosulhat.
| SEMI-FLEX pool beültetési szolgáltatásának paraméterei | |
|
Beültetési oldalak száma |
1 vagy 2 |
|
PCBA darabszám |
Már 1 darabtól |
|
Átfutási idő |
12 munkanap (7 munkanap PCB gyártásra és 5 munkanap a beültetésre) |
|
Min. PCB méret |
A semi-flex rész szélessége vagy 5 mm x 5 mm, attól függően, hogy melyik a nagyobb. |
|
Max. PCB/Vevői panel |
340 mm x 440 mm |
|
Beültetés típusa |
SMT – egy vagy két oldalon THT – egy vagy két oldalon SMT + THT vegyes technológia – egy vagy két oldalon |
|
Alkatrészek |
Passzív alkatrészek – 0201 és nagyobb Aktív alkatrészek – 0.35 mm-es átlépéstől BGA – 0.40 mm-es átlépéstől |
|
Forrasztó paszta |
SAC305 ólommentes (Összetétel: Sn 96.5 Ag 3.0 Cu 0.5) |
|
Forrasztó paszta sablon |
Lézervágott (a beültetési költség tartalmazza – nem kerülnek kiszállításra) |
|
Alkatrész beszerzés |
Az alkatrészek beszerzéséről minden esetben az Eurocircuits gondoskodik. (Az Eurocircuits által nem beszerezhető alkatrészeket a megrendelő szállíthatja.) |
|
Minőségbiztosítás |
Vizuális ellenőrzések
Forrasztópaszta-ellenőrzés (SPI) BGA beültetés Röntgenvizsgálat |
Megjegyzés
- Az átfutási idő változhat a SEMI-FLEX pool gyártási és beültetési előírásaitól eltérő tervezéstől és az alkatrészek elérhetőségétől függően.
- A 200 sornál hosszabb BOM fájl vagy 1000 alkatrész beültetését meghaladó PCB esetében az árkalkulációt nem lehet automatikusan elvégezni, mérnökeinknek előzetesen el kell bírálni a dokumentációt és általában 24 órán belül kerül az árajánlat kiküldésre.
- Az említett feltételek az Árkalkulátorban/Visulizerben érhetőek el, de csak a megrendelés visszaigazolásában lesznek megerősítve.
