Bevezető
A furatkitöltés az a folyamat, amikor az átvezető furatokat gyantával töltjük fel, melynek során a furat garantáltan zárt lesz.
Furatkitöltéshez szükséges adatok
FONTOS
- Minden <=0.45 mm (18 mil) átmérőjű fémezett furat alapértelmezetten átvezető furatként definiált.
- Amennyiben dokumentációja 0.45 mm-es vagy annál kisebb alkatrészfuratokat tartalmaz, kérjük, gondoskodjon arról, hogy a Fúró szerkesztőnkben egyértelműen jelöli, hogy azok NEM átvezető furatok.
Minden átvezető furatkitöltéssel rendelt
Amennyiben az összes átvezető furatkitöltéssel rendelt, akkor az adatokat a szokásos módon küldheti el az általunk elfogadott adatbeviteli formátumok egyikében. Ne felejtse el kiválasztani a furatkitöltés opciót az árkalkulátorban a PCB paraméterek extra lehetéségeinél.
Nem minden átvezető furatkitöltéssel rendelt
Amennyiben nem minden átvezető furatot kell kitölteni, akkor az alábbiakban részletezett módokon adhatja meg azokat a viákat melyeket furatkitöltéssel szeretne kérni.
Ne felejtse el kiválasztani a furatkitöltés opciót az árkalkulátorban a PCB paraméterek extra lehetéségeinél.
Külön adatfájl/réteg (általunk preferált opció)
Biztosítson egy dedikált adatfájlt a kitöltendő átvezető furatok számára, megfelelő fájlnév használatával (pl. Via Filling). Alternatív lehetőség, ha natív CAD fájlt (Eagle/KiCAD) küld, ez lehet egy konkrét vagy a tervezési fájlban már meglévő réteg is.
Kitöltendő átvezető furatok manuális azonosítása a Fúró szerkesztőben
A Fúró szerkesztő segítségével manuálisan jelölje ki a kitöltendő átvezető furatokat, és azonosítsa őket Via Filled (Furatkitöltés) néven.
Furatkitöltés gyantával
Az átvezető furatok kitöltése speciális tömítőgyantával történik.
Hőre keményedő, tartós furatkitöltő anyagot használunk. (TAIYO THP-100 DX1)
A gyantát az erre a célra kialakított ITC THP 30 géppel visszük a furatokba.
A furatkitöltést a standard PCB gyártási folyamatot megelőzően végezzük extra technológiai lépések segítségével.
Többrétegű kártyák esetében a belső rétegek gyártása és préselése a furatkitöltés megkezdése előtt történik.
Extra technológiai lépések áttekintése:
- A kitöltést igénylő átvezető furatok fúrása
- Tisztítás (csiszolás, plazma)
- Black Hole
- Száraz reziszt fólia felvitele
- Átvezető furatok rajzolatfelvitele
- Átvezető furatok galvanizálása (PTH)
- Száraz reziszt eltávolítása
- Csiszolás, amennyiben szükséges
- Beégetés: 150 °C / 1 óra
- Furatkitöltés gyantával
- Beégetés: 150 °C / 1.5 óra
- Csiszolás
Ezek után kezdődik a normál PCB gyártási folyamat a többi furat fúrásával, majd a külső rétegeket érintő technológiai lépésekkel folytatva.

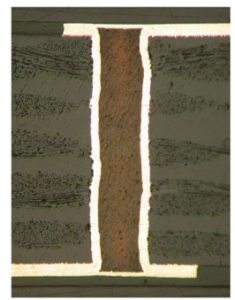

Az IPC-4761 átvezető furatok védelmére vonatkozó típusbesorolás alapján a gyantával kitöltött átvezető furatok a VII. típusnak felelnek meg, ahogy az alábbiakban látható. (Type VII – Filled and Capped = Kitötött és lezárt)
FONTOS
Az általunk használt gyanta típus a “Via-in-Pad” technológiával kompatibilis.
Műszaki adatok
Furatkitöltés gyantával |
||
|---|---|---|
| SZERSZÁMÁTMÉRŐ / KÉSZÁTMÉRŐ (mm) | Min | 0.20 / 0.10 |
| Max | 0.60 / 0.50 | |
| Alapanyag vastagság (mm) | Min | 1.00 |
| Max | 2.40 | |
| Külső réteg rézfólia (µm) | Min | 12 |
| Max | N/A | |
| UL tanúsítvány | Jelenleg nem elérhető. | |
| IPC-4761 átvezető furatok védelmére vonatkozó típusbesorolás | VII. típus – Kitöltött és lezárt | |
| Via-in-Pad technológia | Igen | |
- Furatkitöltésre csak a fémezett (PTH), elsősorban átvezető furatok alkalmasak.
- Zsákfuratok esetében a furatkitöltés nem alkalmazható.
A furatkitöltés fontos paraméterei a gyantatartalom, a furat átfémezhetőségi aránya és a mag vastagság.
Az IPC-A-600 és az IPC-6012 szabványoknak megfelelően (2. osztály) a furatkitöltés során a furatok térfogatának legalább 60%-át ki kell tölteni.
Félreértések tisztázása
Az IPC-4761 átvezető furatok védelmére vonatkozó típusbesorolás egyértelműen meghatározza a különbséget a kitöltés és a tömítés között.
Kitöltés (Filling)
Tömítés (Plugging)
Gyártási folyamatainkban kizárólag a Kitöltést (Fllling) alkalmazzuk, mivel annak lényegesen több előnye van.
Az alábbiakban egy rövid videó magyarázza el a folyamatot.
2020.07.03. – A forrasztásgátló lakkal történő furatkitöltés 2020. júliusában megszüntetésre került.
2020.03.17. – Módosítás – Minimális kiinduló rézvastagság gyantás furatkitöltés esetén.
2022.03.28. – Furatkitöltéshez szükséges adatok frissített
