Bevezető
Adatbeviteli formátumok azok a fájlok, amelyeket el tudunk fogadni az Ön nyomtatott áramköri lapjainak gyártásához és amelyek alkalmasak a CAD → CAM rendszerek közötti konvertálásra.
Elfogadott adatbeviteli formátumok és teljesítményük egyes feladatokban
Az alábbi táblázat mutatja az általunk elfogadott formátumokat, és azt, hogy a felsorolt feladatok elvégzéséhez szükséges információk lekérdezésére mennyire alkalmasak számunkra.
Feladat |
Natív CAD formátumok |
Egyéb formátumok |
||||
Eagle BRD |
KiCAD |
Gerber X3 |
Gerber X2plus |
Gerber X |
ODB++ |
|
| Adatbevitel |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ |
✓ ✓ ✓ |
| Rétegtérképezés/Rézrétegek számítása |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ |
✓ ✓ ✓ |
| Körvonal/PCB méret |
✓ ✓ |
✓ ✓ |
✓ ✓ |
✓ ✓ |
✓ |
✓ ✓ |
| Furat osztályozás (PTH/NPTH) |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ |
✓ ✓ ✓ |
| BOM |
✘ |
✘ |
✓ |
✘ |
✘ |
✓ |
| CPL |
✓ ✓ ✓ |
✓ ✓ ✓ |
✓ ✓ ✓ |
✘ |
✘ |
✓ ✓ ✓ |
FONTOS
A CAD rendszerben tárolt BOM információk általában nem elegendőek ahhoz, hogy megbízható adatokat hozzanak létre a a gyárthatósági ellenőrzésekhez (DFM = Design for Manufacturing) és az alkatrészek beszerzéséhez.
A BOM információkhoz ezért külön fájlra van szükségünk.
Hogyan küldje el az adatok?
Miután az adatok rendelkezésre állnak, tömörítse őket egyetlen fájlba (ZIP, RAR), és győződjön meg a következőkről:
- A tömörített fájlban a nyomtatott áramköri terv egyetlen verziója szerepeljen, mappa vagy mappastruktúra használata nélkül, hogy az esetleges félreértések kizárhatóak legyenek mind az automata rendszereink, mind pedig a gyártáselőkészítés részéről.
- A tömörített fájl neve lehetőség szerint egyezzen meg PCB nevével az egyértelmű beazonosítás érdekében.
Natív adatbeviteli formátumok (Preferált)
Mi a natív CAD formátumokat részesítjük előnyben, mivel ezeket közvetlenül be tudjuk olvasni a CAM rendszerünkbe, anélkül, hogy az adatokat a CAD rendszerből egy köztes formátumba, például Gerberbe kellene kifordítani, ami azt jelenti, hogy nincsenek interpolációs problémák az adatok kimenetével.
Sajnos a legtöbb CAD szolgáltató nem osztja meg belső formátumát a gyártóközösséggel. Ez azt jelenti, hogy a tervezők általában kénytelenek kimeneti fájlt generálni egy köztes formátumban, hogy a CAD/CAM közötti adatátvitel megvalósulhasson.
Az Eagle és a KiCAD különböző fájlokkal dolgozik a PCB tervet és a kapcsolási rajzokat illetően.
Gerber
Az Eurocircuits a Gerber formátumot részesíti előnyben, mint köztes átviteli formátumot, mivel ez egy nyílt formátum, ember által olvasható és az előző verziókkal kompatibilis.
Az elérhető Gerber verziók közül a Gerber X3 a legjobban teljesítő formátum a PCB és a beültetési adatok átvitelére, amely ellenőrzési lehetőséget kínál a PCB gyárthatóságára és az alkatrészek beültetését illetően.
Azon vevőink számára, akik beültetési információkat nem kívánnak továbbítani, a Gerber X2 plus formátum a legjobb választás, mivel ez csak a PCB adatokat és a munkafájlt tartalmazza.
ODB ++
Azon vevőink, akik hajlandóak a teljes tervüket átadni a gyártónak, használhatják az ODB++ formátumot is. Ez a Gerberrel ellentétben ember által nem olvasható formátum, mindazonáltal tartalmaz minden olyan információt, amely a PCB gyártásához és a beültetéshez szükséges.
FONTOS
Kérjük, ügyeljen arra, hogy a formátumot ne használja a PCB terv összes korábbi verziójának tárolójaként, illetve tartózkodjon attól is, hogy a PCB többféle kialakítását tartalmazza egyidejűleg a formátum (egyedi kártya/vevői panel).
Ez a munkamódszer jelentősen megnehezíti az adatok használatát és félreérthetővé teszi azt a gyártó számára, mivel nem egyértelmű, hogy mely adatokat kell felhasználni. Az automatizált rendszerek így nem fogják tudni beolvasni az adatokat.
Alternatívaként biztosítható adatkészletek:
Rajzolat
- Jelenleg nincs.
A rajzolat az összes rézréteget, forrasztásgátló lakkot és pozíció réteget, PCB körvonalat vagy mechanikus réteget, SMD paszta rétegeket, karbon réteget, lehúzható lakk réteget, stb. jelenti.
Fúrás
- XNC
- Excellon 2 vagy 1
- Sieb&Meyer
FONTOS
Amennyiben Gerber fájlok kerülnek beküldésre, kérjük, adjon meg egy Gerber Job fájlt is (a Gerber Jobról szóló információk és a Gerber Job Editor letöltési linkje itt található).
Az XNC egy új, frissített numerikus fúrási formátum, és az Excellon továbbfejlesztett változata, jobb dokumentációval. További információkért kattintson ide.
Ingyenesen használható online Gerber nézegető itt elérhető a Ucamco-tól.
Milyen adatokat kell biztosítania?
Amennyiben EAGLE vagy KiCAD natív CAD formátumú fájlokat küld, ezeknek tartalmazniuk kell a gyártáshoz szükséges összes információt.
Kérjük, a további elfogadott adatformátumok esetén csak azokat az adatokat adja meg, amelyek a nyomtatott áramköri lap gyártásához szükségesek az alábbiak szerint:
- Rézrétegek
- Forrasztásgátló lakk rétegek
- Pozíció rétegek
- PCB körvonala
- Mechanikai rétegek
- Forrasztópaszta rétegek
- Karbon rétegek
- Lehúzható lakk rétegek
- Furatkitöltő rétegek
- Fúrási adatok
- Hővezetőpaszta rétegek
Kérjük, győződjön meg arról, hogy minden utasítás, előírás egyértelmű a PCB terv rétegeiben.
Amennyiben elkerülhetetlen további magyarázó fájlok hozzáadása, akkor győződjön meg arról, hogy ezek a fájlok ASCII formátumban vagy egyéb általánosan használt formátumban (pl. PDF) vannak.
Kérjük, ellenőrizze a generált kimeneti adatokat a PCB Visualizer segítségével, vagy az UCAMCO (a Gerber formátum tulajdonosa) ingyenes Gerber nézegető programjával mielőtt megerősíti a megrendelését.
FONTOS
Amennyiben a nyomtatott áramköri lapokat montírozva szeretné megrendelni, akkor kérjük, használja az erre a célra kifejlesztett eC-panel szerkesztőnket a vevői panel létrehozásához.
A szerkesztő figyelembe veszi a vevői panelek készítésére vonatkozó összes gyárthatósági szabályt, így elkerülhetők a későbbi problémák. Tekintse meg Panelizálási útmutatónkat és az eC-panel szerkesztő használati útmutatóját.
Igény szerint a vevői panelt a gyártáselőkészítés is el tudják készíteni Önnek egyedi PCB tervből az Ön specifikációi szerint. Ebben az esetben paneltervre van szükségünk Gerber X2 (vagy Gerber X) formátumban.
Rétegek elnevezése
- Használjon rövid, egyértelmű és könnyen érthető fájlneveket.
- Gondoskodjon arról, hogy az elnevezésből könnyen meg tudjuk határozni a réteg funkcióját.
Példák megfelelő réteg elnevezésre

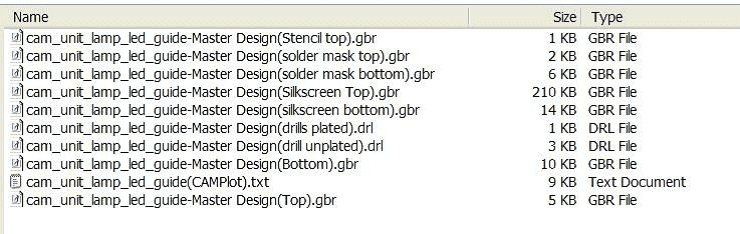

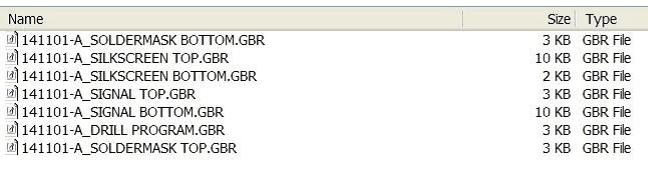

Példák nem megfelelő réteg elnevezésre

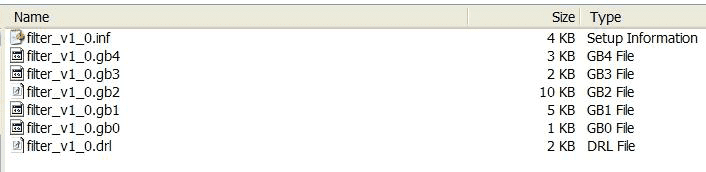

A hosszú fájlneveket nem ajánlottak.
A fájlnevek nem tartalmaznak információt a réteg funkciójáról.
2021.01.11. – Az általunk elfogadott adatbeviteli formátumok általános frissítése, illetve az ODB++ hozzáadása.
