Ez az útmutató segít megérteni, hogyan kell panelizálni kör alakú nyomtatott áramköri lapokat ahhoz, hogy a gyártási folyamat során a megfelelő mechanikai stabilitás biztosított legyen.

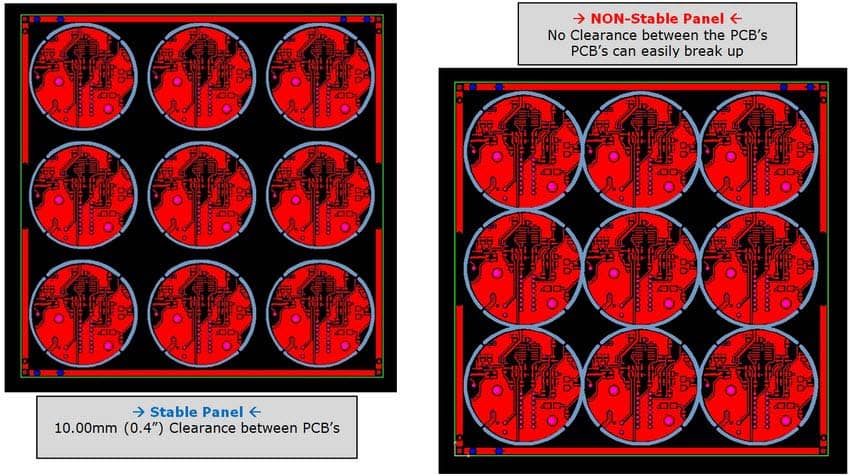

A stabil panel nem ereszkedik vagy hajlik meg a gyártási folyamat során.
A kör alakú nyomtatott áramköri lapok esetében az egyetlen rendelkezésre álló szeparálsi módszer a tördelhető marás, és a következő szempontokat kell figyelmbe venni:
- Tartson legalább 10 mm maradékanyagot a kör alakú nyomtatott áramköri lapok között, amennyiben 2 mm-es marósszerszámot használ. (Növelje a méretét nagyobb szerszám esetén.)
- Használjon legláabb 4 darab tördelőfület 45 fokban elhelyezve. Természetesen a nagyobb méretű kártyáknál több tördelőfülre van szükség.
