A vevői panel általános tudnivalók ismertetése a panel méretekre, panelkeretre, PCB szeparációra, stb. vonatkozóan.
Háromféle módon rendelhető vevői panel cégünktől:
- Vevői panel – Standard eC-Panel: A standard automatizált módja az általunk készített vevői paneleknek. Könnyen használható panel szerkesztő segíti a rendelési folyamatot.
- Vevői panel – Vevői igények szerint: Az Eurorciuits panel szerkesztő lehetővé teszi bármely más panel elkészítését is a vevői specifikációk szerint. Egyértelmű panelterv alapján a panelizálást az Eurocircuits is elvégzi Önnek.
- Vevői panel – Vevő által biztosított: A vevő már panelizált formában küldi CAD adatait.
Vevői panel – Standard eC-Panel
Panel mérete
Eurocircuits beültetési szolgáltatás
Min. panel méret – 36 mm x 46 mm
Max. panel méret – 326 mm x 426 mm
eC-regisztrációs rendszer
Min. panel méret – 50 mm x 50 mm
Max. panel méret – 250 mm x 350 mm
Egyéb
Min. panel méret – 50 mm x 50 mm
Max. panel méret – 420 mm x 580 mm
Panelkeret
Egy stabil vevői panel elkészítéséhez legalább 5 mm-es ajánlott panelkeretre van szükség (mind a 4 oldalon), amely nem tartalmazza a tördelhető maráshoz szükséges 2 mm távolságot a PCB és a keret között.
Amennyiben nagyobb keretre van szüksége, a panel szerkesztőben választhat a rendelkezésre álló lehetőségek közül.
A keret tartalmazhat:
- Fiduciálisokat
- Helyezőfuratokat
- Szöveget
- Vonalkódokat
- Stb.

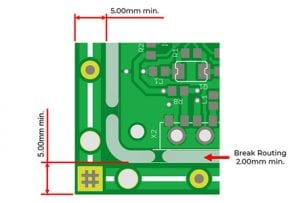

 eC-panel tördelhető marással |

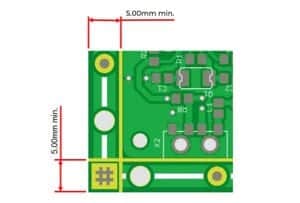

 eC-panel ritzeléssel |

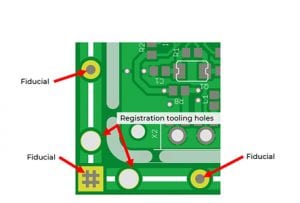

 Panelkeret helyezőfuratokkal |
PCB szeparálása
Az egyedi kártyák szeparálása történhet tördelhető marással vagy ritzeléssel (v-cut), de akár szeparálás nélkül is rendelhetők a vevői panelek, amikor csak a panel külső kontúrja kerül mechanikai megmunkálásra.
A rajzolati elemek és a kártya kontúrja között minimális távolságra van szükség. A részletekért tekintse meg PCB tervezési útmutató – Rézréteg című oldalunkat.
Tördelhető marás
A tördelhető marás során minden egyes PCB kontúrját körbemarjuk a panelben egy 2 mm átmérőjű marószerszámmal, melyeket speciálisan elhelyezett tördelőfülek tartanak stabilan a panelben.
Ez a módszer bármilyen alakú nyomtatott áramköri laphoz alkalmas, illetve abban az esetben is jó választás, ha a réz a kártya szélig teljesen kiér.
A panelkeret nagyon fontos a mechanikai stabilitás megteremtéséhez. Minimum 5.00 mm-es panelkeret használatát javasoljuk. A keret nélküli, tördelhető marással kialakított panel nagyon könnyen darabokra törhet, ezért nem ajánlott.
A nyomtatott áramköri lapok közötti minimális távolság 2.00 mm.
A nyomtatott áramköri lap és a panel széle közötti minimális távolság 7.00 mm.
Kontúrmart kártyák esetében a minimális kitakarás a rajzolati elemek és a kártya széle között 0.25 mm a külső rétegeken és 0.40 mm a belső rétegeken.
A tördelőfüleket mérnökeink határozzák meg a panel stabilitásának biztosítása érdekében. Ezeknél a füleknél a könnyítőfuratokat úgy helyezzük el, hogy a fülek kártya kontúrján belül törjenek a sorják elkerülése végett.

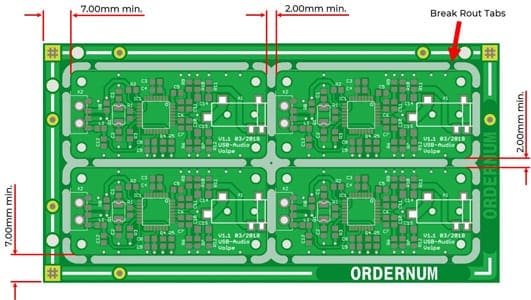

eC-Panel tördelhető marással
Ritzelés
A ritzelés legalább 0.80 mm vastagságú nyomtatott áramköri lapoknál alkalmazható, mely során a négyzet vagy téglalap alakú kártyák kontúrját két egymással szemben elhelyezett tárcsával alakítjuk ki, mely során V alakban az alapanyagba vágunk. (Innen ered az angol “v-cut” megnevezés.)
A nyomtatott áramköri lapok kontúrja közötti minimális távolság 0.00 mm.
A ritzvonalak közötti minimális távolság 5.00 mm.
Bár az Eurocircuits standard panelje rendelkezik kerettel, a ritzeléssel kialakított vevői panelek stabilitása anélkül is biztosított. A keret azonban a beültetési folyamathoz szükséges furatokhoz, fiduciálisokhoz, stb. kínál dedikált területet.
eC-Panel ritzeléssel
Megjegyzés – A ritzelés a panel teljes hosszában/szélességében történik. (A ritzvonalban nem lehetséges “törés”).
A ritzelés azonban szabálytalan alakú nyomtatott áramköri lapokon is alkalmazható, amennyiben a kívánt nyomtatott áramköri lap alakjának elérése érdekében extra marással vagy akár tördelhető marással kombinálva alkalmazzák.
Ilyen esetekben szükség lehet arra, hogy a nyomtatott áramköri lapok között extra távolságot hagyjon, hogy a marás számára “kifutási” helyet biztosítson.

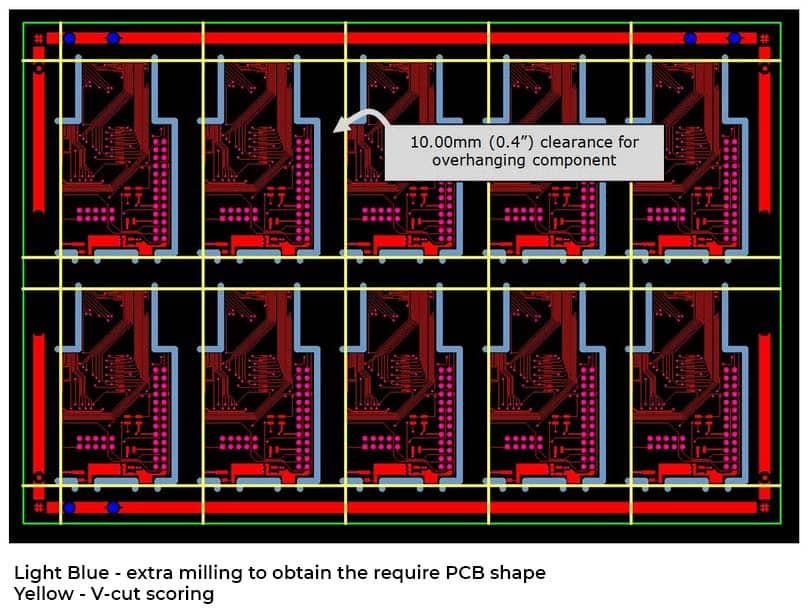

Az alábbiakban egy ritzelés és extra marás kombinációjával készült panel példája látható.

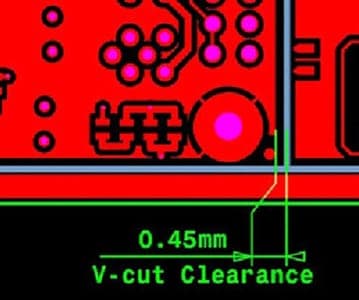

Ritzelés esetén a a minimális kitakarás a rajzolati elemek és a kártya széle között 0.45 mm a külső és a belső rétegeken egyaránt.
