A csatlakozó arany felvitele szelektív galvanizálással történik. Az elektrolitikus aranyréteget főként a fémezett felületet koptató csatlakozásoknál, pl. élcsatlakozóknál használatos. Ezt a felületfémezést ebből kifolyólag kemény aranynak is nevezik.
Az aranyat nikkelre aranyozzuk (diffúziós gát) az aranymigráció elkerülése érdekében.
- Nikkel vastagság: 3 – 6 mikron
- Arany vastagság: 1.0 – 1.5 mikron

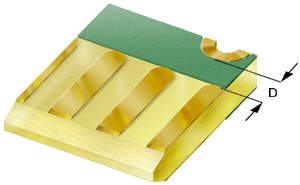

Rajzolati követelmény az optimális minőségű felületfémezés biztosítása érdekében, hogy ne helyezzen el fémezett furatot (PTH), SMD vagy egyéb padet 2.00 mm-nél (80 mil) közelebb a csatlakozó padjeihez (D).
Az arany csatlakozók fedéséhez szükséges teljes aranyfelületet a lap mindkét külső rétegén mm²-ben kell megadni a megrendelés részleteinél, ami a csatlakozó arany árkalkulációjának alapját képezi.
