Bevezető
A pozíciófelirat kitakarás egy olyan gyártás előtti folyamat, amely során a pozíció réteg adott eleme(i) előre meghatározott szabályok alapján kitakarásra vagy teljesen eltávolításra kerülnek.
Az Eurocircuits által meghatározott szabályok a következők:
- Pozíciófelirat kitakarás PCB gyártáshoz – Az Eurocircuits által gyártott összes nyomtatott áramköri lapra vonatkozik.
- Pozíciófelirat kitakarás beültetéshez – Az Eurocircuits által beültetendő nyomtatott áramköri lapokra vonatkozik.
A pozíciófelirat kitakarás elkerülése érdekében kérjük, kövesse a PCB tervezési útmutató – Pozíció réteg oldalon megadott szabályokat.
FONTOS
Minden esetben az Ön EMS partnere által meghatározott szabályokat kövesse a pozíciófelirat elhelyezésére vonatkozóan.
Beültetési pozíciófelirat kitakarás
Ezek a szabályok KIZÁRÓLAG az Eurocircuits beültetési szolgáltatásában elhelyezett alkatrészekre vonatkoznak.
Miért van szükség kiegészítő szabályokra a beültetéshez?
Az SMD alkatrészek forrasztásával kapcsolatos számos probléma a forrasztópaszta felvitele során merül fel.
Beültetési pozíciófelirat kitakarásának okai
- A pozíció réteg elemek megengedett távolságon belüli (Pozíciófelirat kitakarás PCB gyártáshoz oldalunkon részletezve) elhelyezése rossz forrasztópaszta felvitelt okozhat, különösen a következők esetében:
- Kis SMD alkatrészek
- Fine pitch SMD alkatrészek
- SMD alkatrészek kis csatlakozó padekkel
- Az SMD alkatrészek ALATT lévő felirat:
- Kisebb alkatrészeknél sirkő effektust okozhat
- Rossz forrasztási kötéseket okozhat az alkatrészek esetleges “nem sík pozíciója” miatt a nyomtatott áramköri lapon

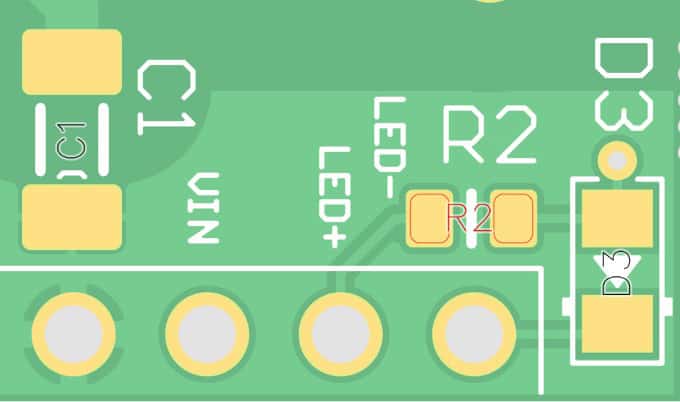

Pozíciófelirati elem az alkatrész padek között

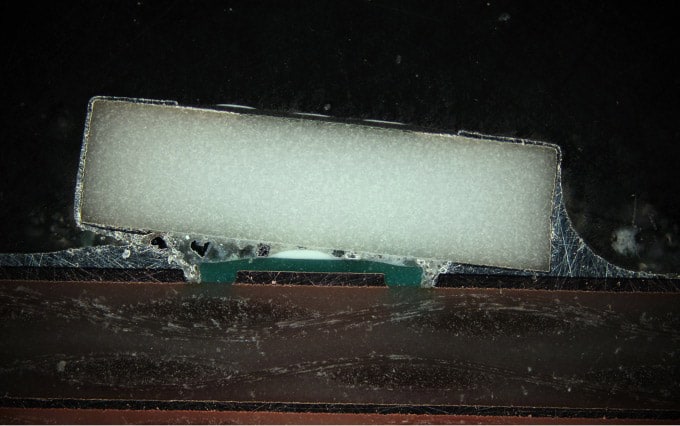

A végeredmény – Sírkő effektus a forrasztási folyamat során
Kitakarási szabályok
A beültetési kitakarási szabályok a következőképpen kerülnek alkalmazásra:
- – Az SMD alkatrész fizikai testétől 0.20 mm-en belül minden pozíció réteg elem kitakarásra vagy eltávolításra kerül (beleértve az SMD alkatrész alatti pozíciófeliratot is).
- – Minden olyan SMD alkatrésznél, amelynek pad átlépése ≤0.40 mm, a pozíciófeliratok kitakarásra kerülnek az egyes padek 2.00 mm-es sugarán belül.
- – A <0.32 mm-es padmérettel rendelkező SMD alkatrészeknél a pozíciófeliratok kitakarásra kerülnek az egyes padek 2.00 mm-es sugarán belül.

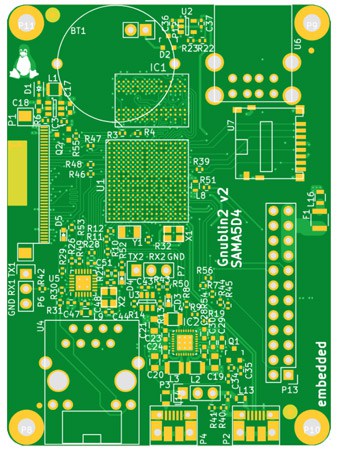

Kép 1 – Eredeti pozíció réteg a vevői dokumentációban

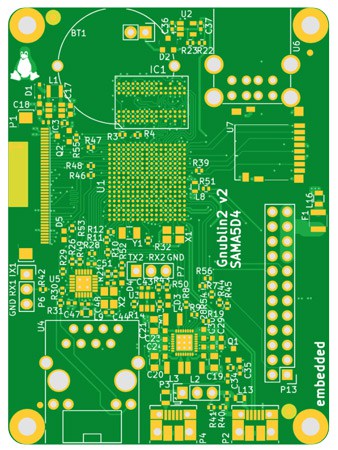

Kép 2 – Kitakart pozíció réteg a beültetéshez
Beültetési pozíciófelirat kitakarás jóváhagyása
A beültetési megrendelések gyártásának megkezdése előtt minden esetben gyártás előtti jóváhagyást (PPA) kérünk.
A gyártás előtti jóváhagyás során a gyártási dokumentációt vizsgálhatja felül a PCB Visualizerben. A Visualizer Összehasonlítás funkciója lehetővé teszi az Ön által feltöltött eredeti pozícó réteg és a gyártásra felkészített pozíció réteg áttekintését és összehasonlítását.
