WARR MOVE

A MOVE a Müncheni Műszaki Egyetem (TUM) hallgatói által vezetett műhold-technológiai kutatócsoport, amely a Rakétatechnikai és Űrrepülési Tudományos Munkacsoport (WARR e.V.) része. A MOVE 2012-es megalakulása óta 3 házon belül fejlesztett 1U CubeSat (10x10x13cm) műholdat állítottunk pályára. Ezek közül az egyik a mai napig működik. Jelenleg a MOVE-Beyond műholdplatform 1U-6U méretű, különböző hasznos terhekhez igazítható saját fejlesztésű rendszerén, valamint annak első küldetésén, a MOVE-III-on dolgozunk. Ennek célja, hogy hordozóplatformot biztosítsunk a TUM által fejlesztett DEDRA szubmilliméteres részecskedetektor számára egy 3U méretű, saját építésű CubeSat fedélzetén. Ezzel az érzékelővel olyan adatokat tudunk szolgáltatni, amelyek segítenek az űrszemét-modellek hitelesítésében, optikai módszerekkel nem megfigyelhető, apró részecskék esetében.

Fly Your Circuit – Hallgatói technológia a CubeSat fedélzetén (STONCS)

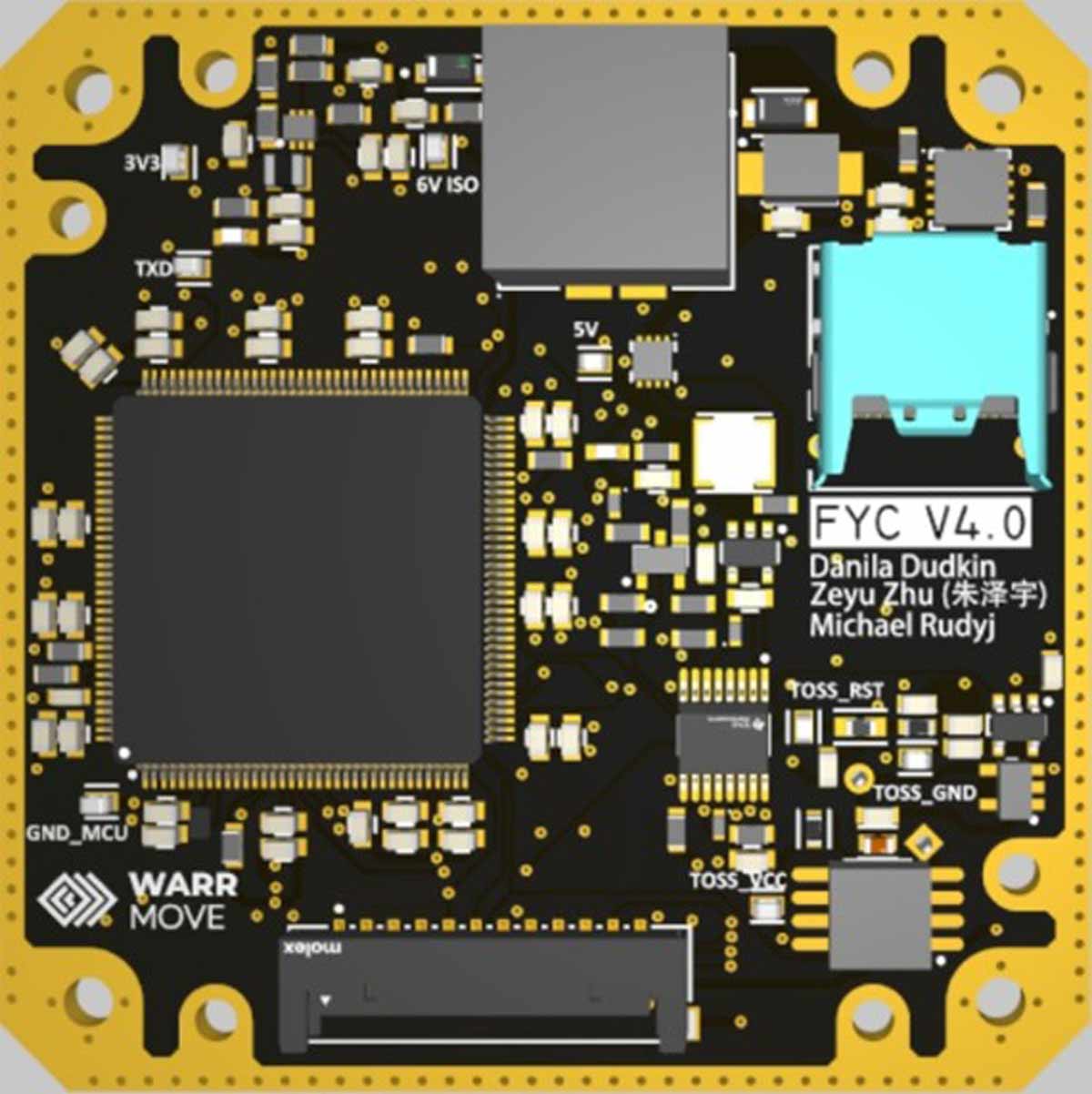

Legutóbbi projektünk, a STONCS (Student Technology on CubeSat). Ez lehetőséget biztosít egy oktatási célú hasznos teher felküldésére egy OroraTech műhold fedélzetén, amelyet 2025-ben állítanak pályára. Ebben a projektben számos kulcsfontosságú alrendszerünk kompakt változatát implementáltuk. Ezek közé tartozik az MCU, MRAM, IMU és a saját fejlesztésű napérzékelőnk, az SuS-Z is. Mindezt, valamint a szükséges áramelosztót és a kommunikációs vonalakat egy 6 rétegű, 60×60 mm-es nyomtatott áramköri lapon valósítottuk meg. Ez a projekt továbbá lehetővé teszi számunkra, hogy az elosztott operációs rendszerre vonatkozó kezdeményezésünket műholdak számára (Distributed Operating System Initiative for Satellites DOSIS), valamint a rendszerbetöltő programunkat egy nem kritikus repülési környezetben teszteljük.

Fejlesztői háttérpanel és szabványosított alrendszerlapok

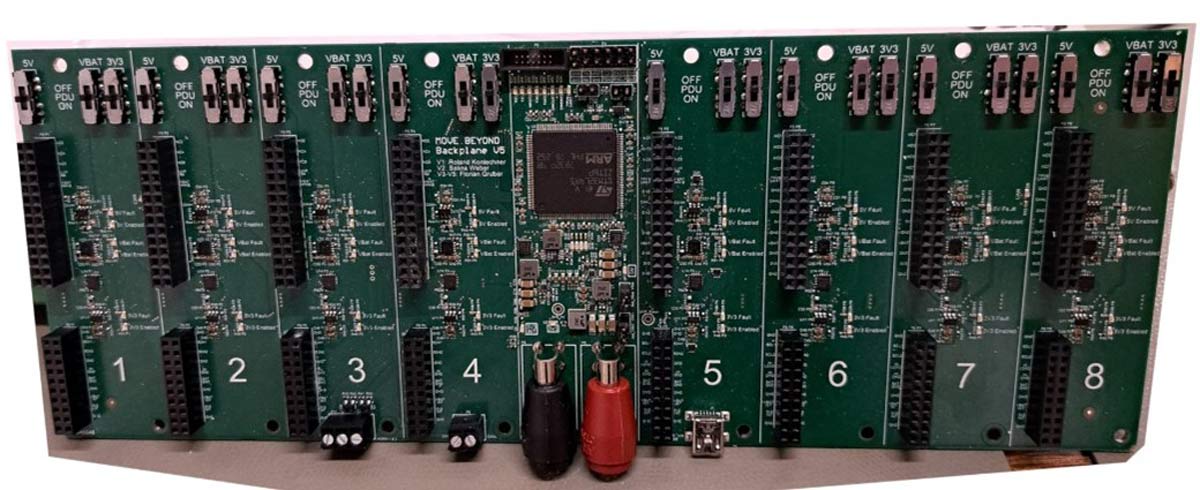

Mivel elsősorban oktatási projektként működünk, minden rendszerünket a tagjaink fejlesztik. Ennek következtében elengedhetetlen, hogy rendelkezésünkre álljon egy költséghatékony megoldás az alrendszerek különböző verzióinak integrálására és tesztelésére. Ennek érdekében kifejlesztettünk egy 3U méretű háttérpanelt (Backplane), amelyhez adaptereken keresztül szabványosított alrendszerlapokat (Standardized Subsystem Boards – SSB) csatlakoztathatunk.

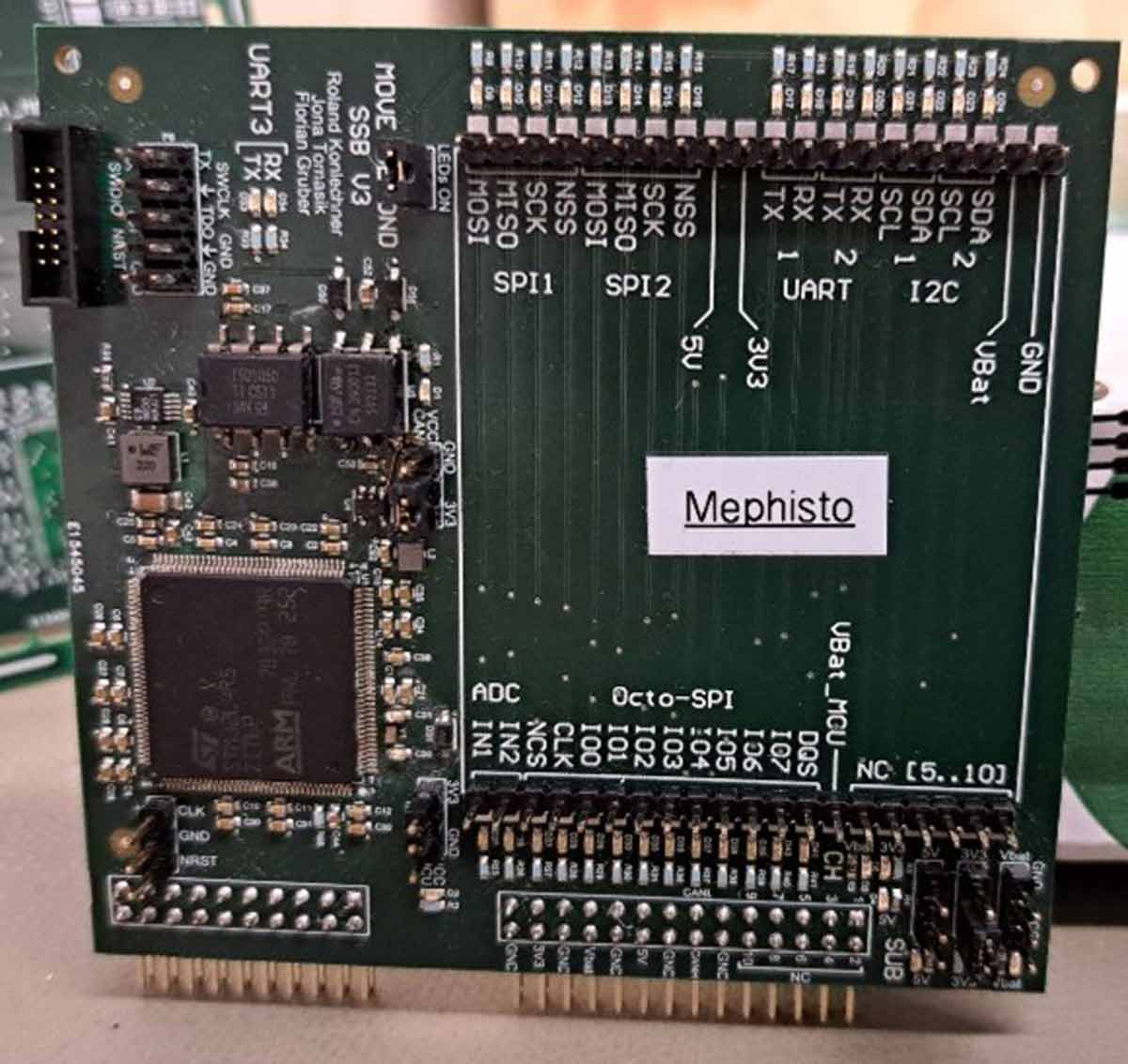

Egy SSB tartalmazza az adott alrendszer mikrovezérlőjét (MCU), egy CAN driver-t, valamint különböző interfészeket biztosít egy prototípuspanel (Protoboard – PB) csatlakoztatásához. Az, hogy nagyobb nyomtatott áramköri lapokkal dolgozunk, mint amekkorák egy műholdban ténylegesen elférnének, lehetővé teszi, hogy kevesebb réteggel dolgozzunk. Ez olcsóbb és gyorsabb prototípusgyártást, valamint összességében egyszerűbb fejlesztést eredményez.

Ezen a területen különösen felbecsülhetetlen értékű az olyan ipari partnerek támogatása, mint az Eurocircuits. Németországban gyártott, kiváló minőségű termékeikkel gyors és egyszerű folyamatot biztosítanak. Ezzel biztosítják, hogy az optimális prototípusok megtervezésére és céljaink elérésére koncentrálhassunk ahelyett, hogy ellátási lánccal kapcsolatos problémákkal kelljen foglalkoznunk.

Robotics Erlangen Logo

További információkért látogasson el a WARR weboldalára.

A csapat által írt eredeti, angol nyelvű blogbejegyzés az Eurocircuits.com oldalán olvasható ide kattintva.
