A VUB Racing Brüsszel Formula Student csapata. Egyedülálló módon arra törekszünk, hogy versenyautónk lehető legtöbb alkatrésze újrahasznosítható anyagokból készüljön, legyen szó lenrostokról, újrahasznosítható műanyagokról vagy más környezetbarát alternatívákról. Csapatunkat fiatal, ambiciózus és tanulmányaikat aktívan folytató hallgatók alkotják.
2024 nyarán részt vettünk a Formula Student Netherlands versenyen, ahol eddigi legjobb FSN pontszámunkat értük el. Emellett kimagasló eredményeket szereztünk az Üzleti Terv és a Mérnöki Tervezés kategóriákban is. Az idei év pedig különösen izgalmas számunkra, mivel csapatunk történetében először indulunk a Formula Student UK és a Formula Student Italy versenyeken.
Az Eurocircuits támogatása kulcsfontosságú versenyautónk elektronikai architektúrájának megbízhatósága és teljesítménye szempontjából. Az általuk biztosított kiváló minőségű nyomtatott áramköri lapok és beültetési szolgáltatás jelentősen hozzájárultak projektünk sikeréhez. A gyors szállítás pedig lehetővé teszi számunkra, hogy a szükséges iterációkat rövid idő alatt elvégezzük. Nagy örömmel mutatunk be két, az Eurocircuits által gyártott nyomtatott áramköri lapot, amelyeket az idei versenyautónkba integrálunk: TSAL Red Logic és TSAL Green Logic.

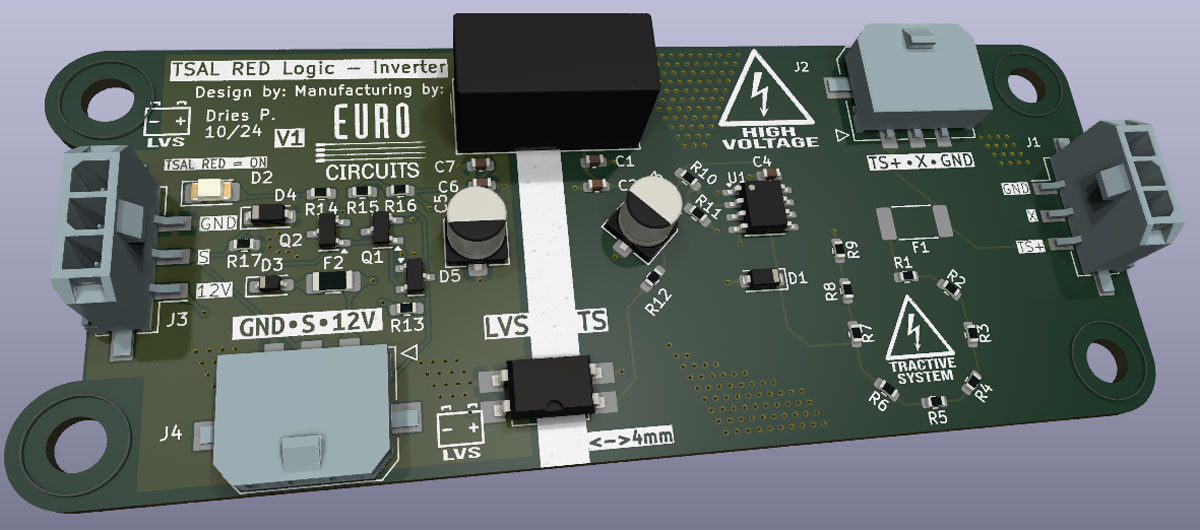

TSAL Red Logic:
A hajtásrendszer aktív jelzőfénye (Tractive System Active Light -TSAL) az autó bukókeretén kap helyet, és vizuális visszajelzést nyújt a jármű állapotáról a közelben tartózkodók számára. Amennyiben a rendszerben 50 V-nál nagyobb feszültség van jelen, a TSAL pirosan kezd villogni. A TSAL Logic Red PCB feladata, hogy jelet küldjön a TSAL számára, amikor nagyfeszültség érzékelhető a rendszerben. Úgy terveztük, hogy akár 300 V feszültséget is képes legyen kezelni. Az alacsony- és nagyfeszültségű oldalak között a Formula Student előírásainak megfelelően 4 mm távolságot tartottunk. Ezenkívül egy galvanikusan leválasztott DC-DC átalakító gondoskodik az alacsony feszültségek előállításáról, lehetővé téve a kommunikációt a hajtásrendszerrel. A nagyfeszültség érzékelése egy egyszerű feszültségosztó segítségével történik, és a mért értéket egy komparátor hasonlítja össze egy referenciafeszültséggel. A nagyfeszültségű jelet pedig egy optocsatoló alakítja át alacsony feszültségű jellé.

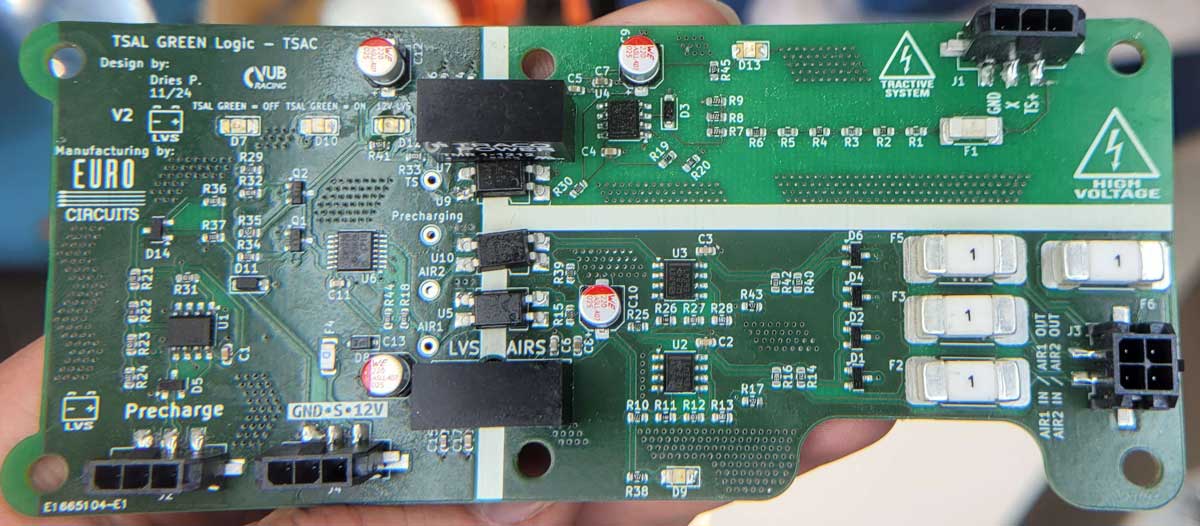

TSAL Logic Green PCB:
A TSAL Logic Green PCB szintén a TSAL részére küld jeleket, viszont ez azt jelzi, hogy autó biztonságosan üzemeltethető állapotban van. A biztonságos állapot megállapításához három feltétel egyidejű teljesülése szükséges. Mindkét akkumulátor leválasztó relének (Accumulator Isolation Relay – AIR), amelyek az akkumulátorral való kapcsolatot biztosítják, nyitottnak kell lennie. Emellett, a rendszerben nem lehet jelen 50 V-nál magasabb feszültség. Végül, az előtöltő (precharge) áramkörhöz tartozó reléknek szintén nyitva kell lenniük. Amennyiben mindhárom feltétel teljesül, a TSAL zöld LED-jei világítani kezdenek. Az összes biztonsági ellenőrzés alacsony feszültségű (LVS) jellé alakul, majd egy egyszerű VAGY (OR) kapun keresztül kerül kiértékelésre: ha bármelyik bemeneti jel magas szintű (HIGH), a TSAL zöld jelzése nem aktiválódik.
Izgatottan tekintünk az Eurocircuits-szel való további együttműködés elé, és bízunk benne, hogy a jövőben még kifinomultabb nyomtatott áramköri lapokat valósíthatunk meg együtt.
További információkért látogasson el a VUB Racing weboldalára.
A csapat által írt eredeti, angol nyelvű blogbejegyzés az Eurocircuits.com oldalán olvasható ide kattintva.
