Técnico Solar Boat

A Técnico Solar Boat csapata úgy véli, hogy verseny prototípusaikból a maximális teljesítményt az elektronikai alkatrészek zömének saját tervezésével és kivitelezésével tudják elérni, illetve a legtöbb tapasztalat is így szerezhető.

A hajó gázkarától a hűtésvezérlő egységig (hőmérséklet-ellenőrzés és szivattyúvezérlés) minden nyomtatott áramköri lap úgy kerül megtervezésre, hogy különböző igényeinknek maximálisan megfeleljen.

Ebben a szezonban az Eurocircuits segítségét kértük a jelenlegi SR03-as napelemes prototípusunk fejlesztéséhez szükséges nyomtatott áramköri lapok gyártásában.

A gyors átfutási idők és a kiváló minőségű nyomtatott áramköri lapok döntő fontosságúak voltak a szűk határidők tartásához. Emellett a Visualizer eszköz segített minimalizálni az elektronikánk működéséhez szükséges iterációk számát a virtuális gyártásnak köszönhetően.

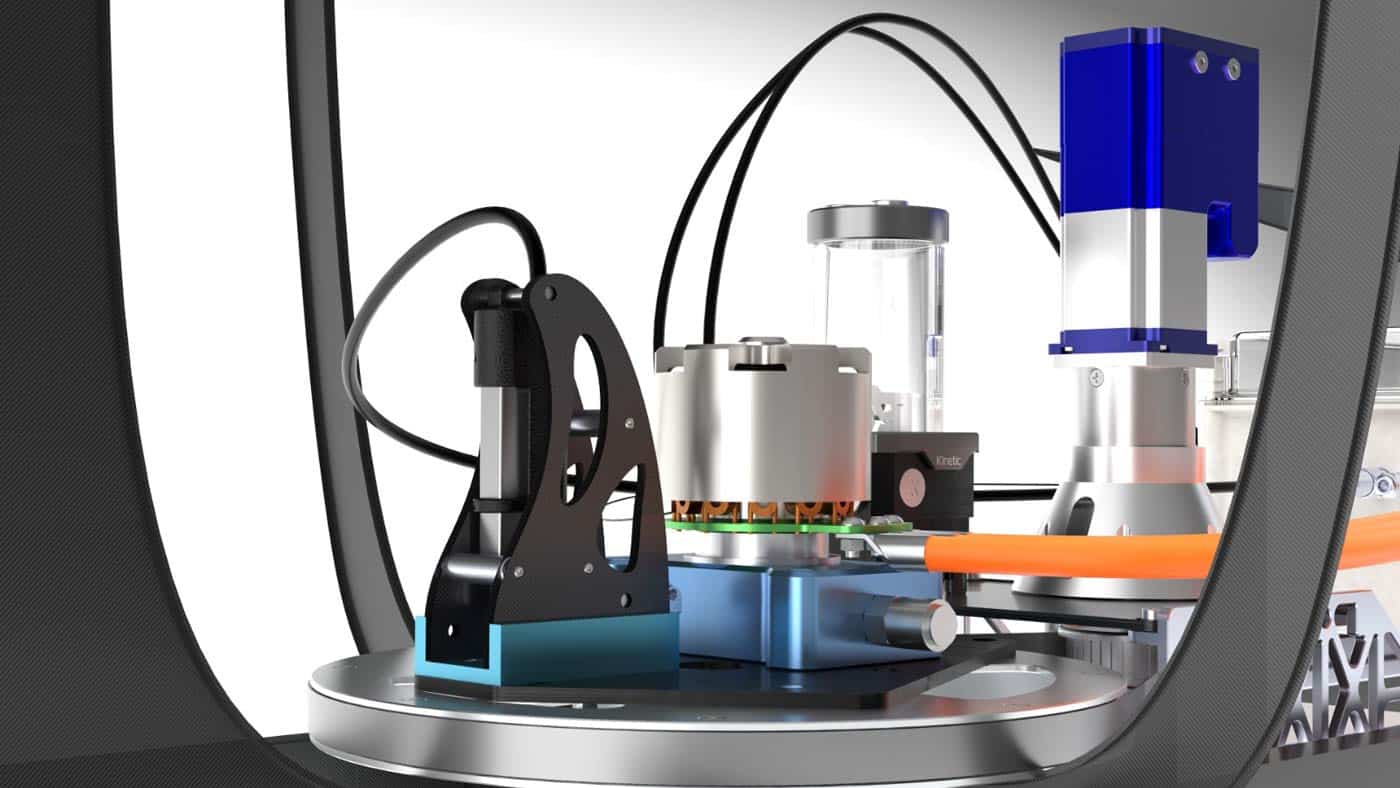

Hátsó fólia aktuátor

A hátsó hidroprofil aktuátor több iteráción ment keresztül a 2020-as bevezetése óta a hidraulikus rendszerektől az elektronikáig. Legújabb, SR03-as hajónkban az Actuonix P16 lineáris aktuátorát választottuk egy saját gyártású karrendszerrel kiegészítve.

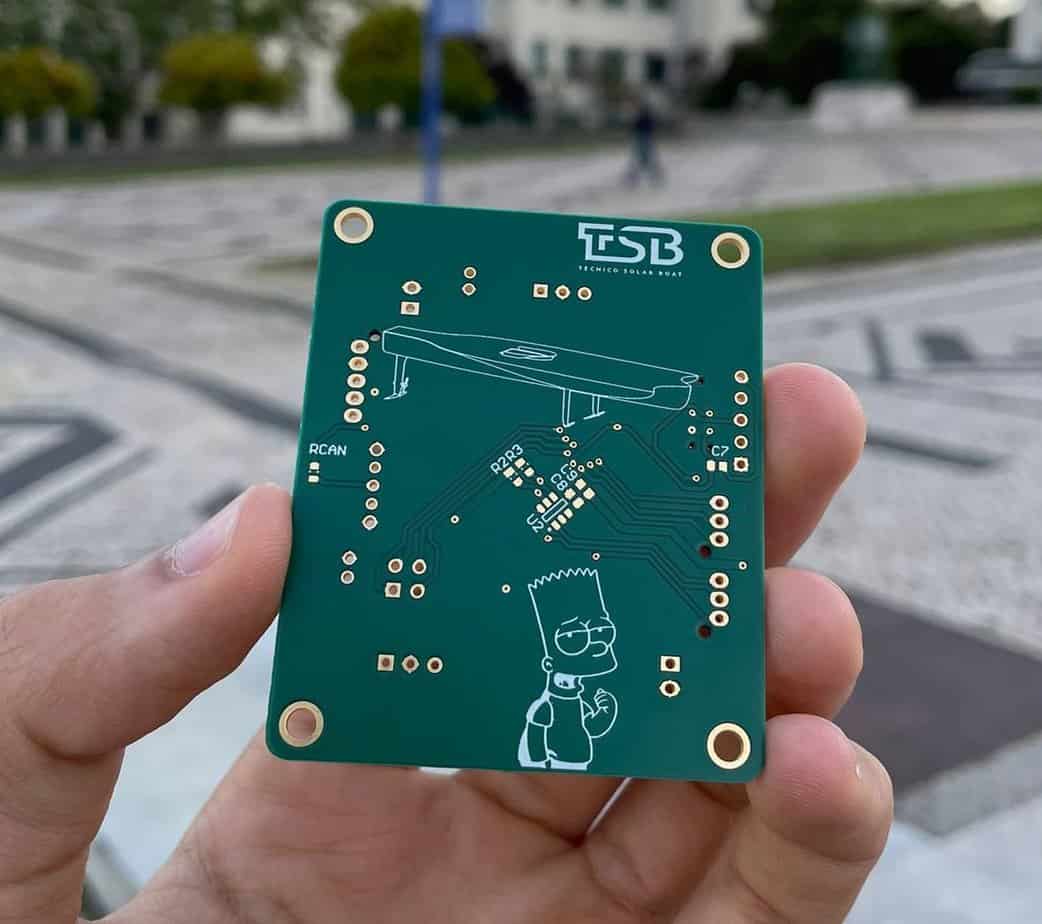

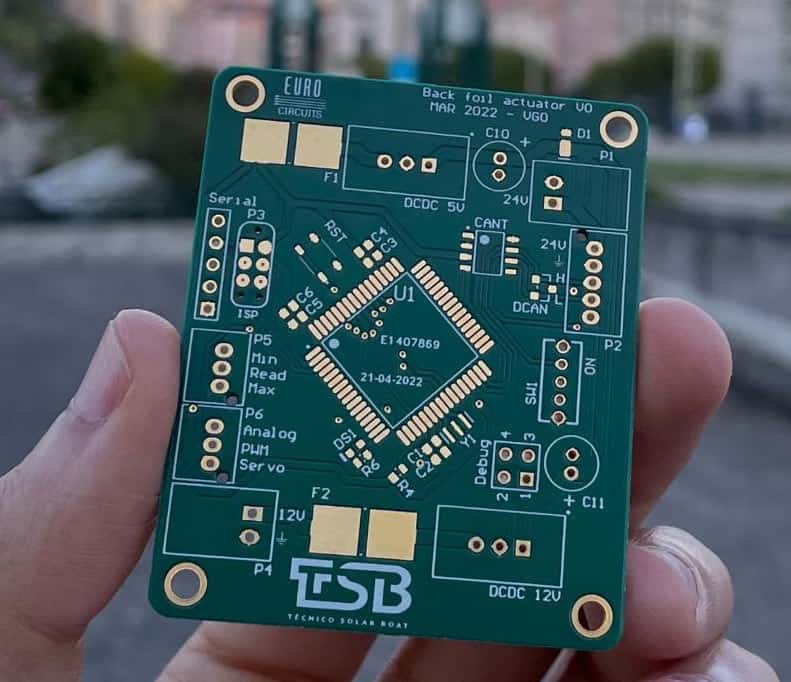

Ahhoz, hogy a szükséges pontossággal szabályozhassuk ennek a lineáris szervónak a pozícióját, új nyomtatott áramköri lap fejlesztésére volt szükség, amely képes fogadni a fedélzeti irányító által küldött CAN-üzeneteket (a hajón használt kommunikációs protokoll), és változó feszültségű kimenettel működtetni a szervót.

Jelenleg a hidroprofil aktív vezérlését teszteljük, hogy készen álljunk a monacói Energy Boat Challenge versenyre idén júliusban.

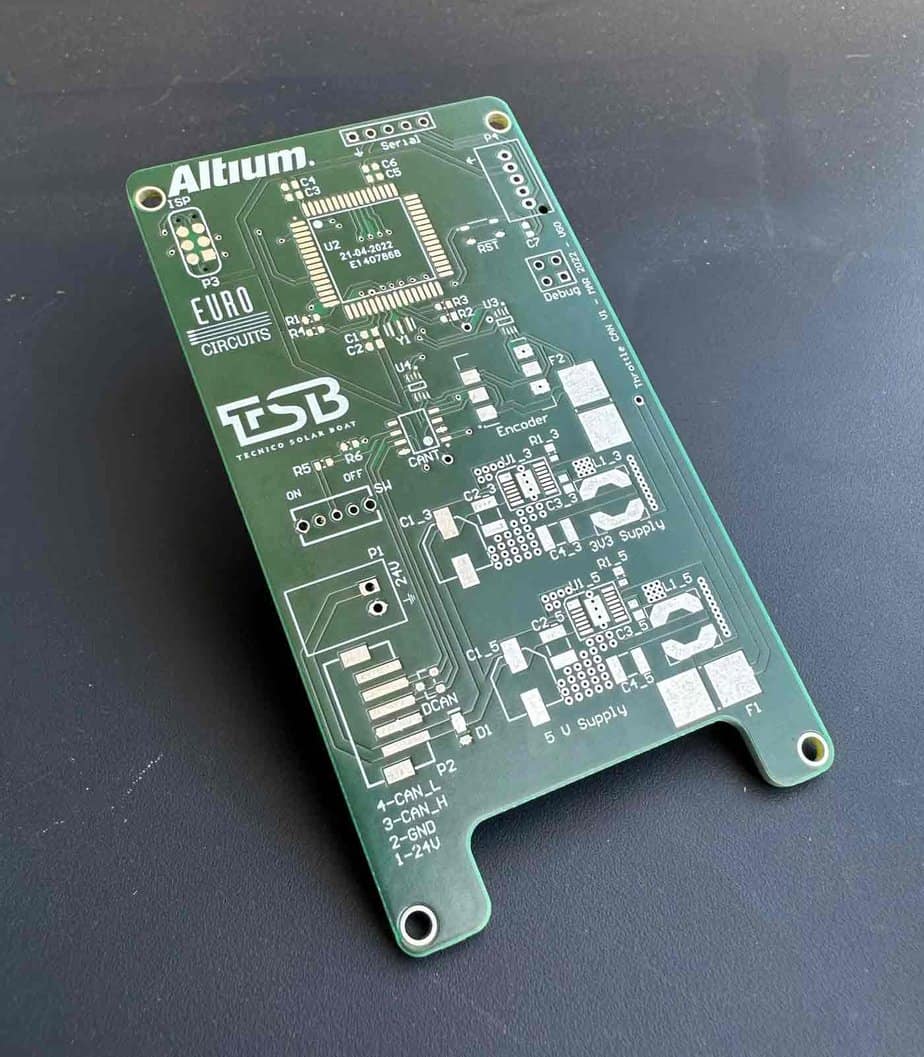

Egyedi gázkar

Elektronikai részlegünk egy egyedi programozható gázkar alkalmazása mellett döntött, amely képes CAN-üzeneteket küldeni és fogadni. Ehhez egy olyan nyomtatott áramköri lapot terveztünk, amely illeszkedik a mágneses forgó jeladóhoz (AS5045), hogy érzékelni tudjuk a kar pontos helyzetét és kiszámíthassuk a kívánt sebességet.

Az Eurocircuits segítsége nélkül mindez nem valósulhatott volna meg. Nagyon köszönjük a támogatást és a rendkívül gyors átfutási időt! A nyomtatott áramköri lapok szuperek lettek.
