Az FS Team Tallinn 2024-ben

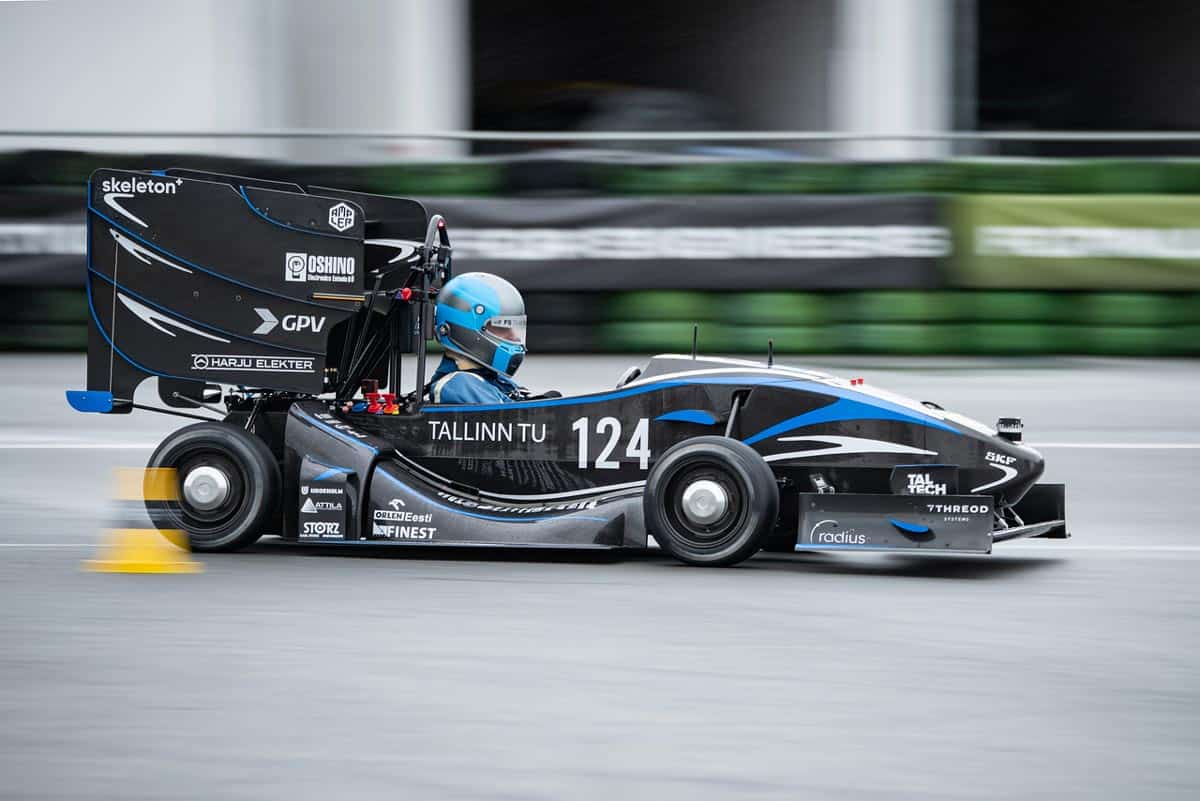

Az FS Team Tallinn egy észt Formula Student csapat, amely a Tallinni Műszaki Egyetem és a Tallinni Alkalmazott Tudományok Egyetemének hallgatóiból áll. Az idei szezonban megépítettük a 12. elektromos versenyautónkat, az FEST24-et. Az autó április elején már működött, és egy hosszú tesztidőszakot követően, számos dobogós helyezéssel az eddigi legsikeresebb szezonunkat zártuk vele. Csapatunk történetében először szereztük meg az FS Austria összesített győzelmét, míg az FS East és az FS Germany versenyeken egyaránt második helyen végeztünk.
© FSG, Cao
Sikereink kulcsa az elektronikai rendszerünk megbízhatóságában rejlik, amely megalkotásában az Eurocircuits jelentős szerepet játszott. Az Eurocircuits immár 2 éve támogat bennünket, és rendkívül elégedettek vagyunk a nyomtatott áramköri lapjaik kiváló minőségével, valamint különösen gyors szállítási idejükkel.
A FEST24 több, mint 20 saját tervezésű nyomtatott áramköri lapot tartalmaz, melyek mindegyikét az Eurocircuits biztosította számunkra. Az idei évünk egyik legfontosabb fejlesztésének számít a 24 V-os DC-DC átalakítónk, amely a teljes alacsony feszültségű rendszerünk energiaellátásáról gondoskodik. Ez a konverter 500 W kimeneti teljesítményre képes, több mint 99%-os hatékonyságot nyújt, valamint elődeihez képest közel kétszeres teljesítménysűrűséget biztosít. A DC-DC átalakító tervezése során kétfázisú, egymásba ágyazott szinkron buck topológiát alkalmaztunk, a legkorszerűbb félvezetőkkel. Az Eurocircuits precíz nyomtatott áramköri lapjai lehetővé tették számunkra a GaN MOSFET-ek integrálását, amely jelentősen csökkentette a MOSFET-veszteségeket, miközben segített minimalizálni az átalakító méretét is.

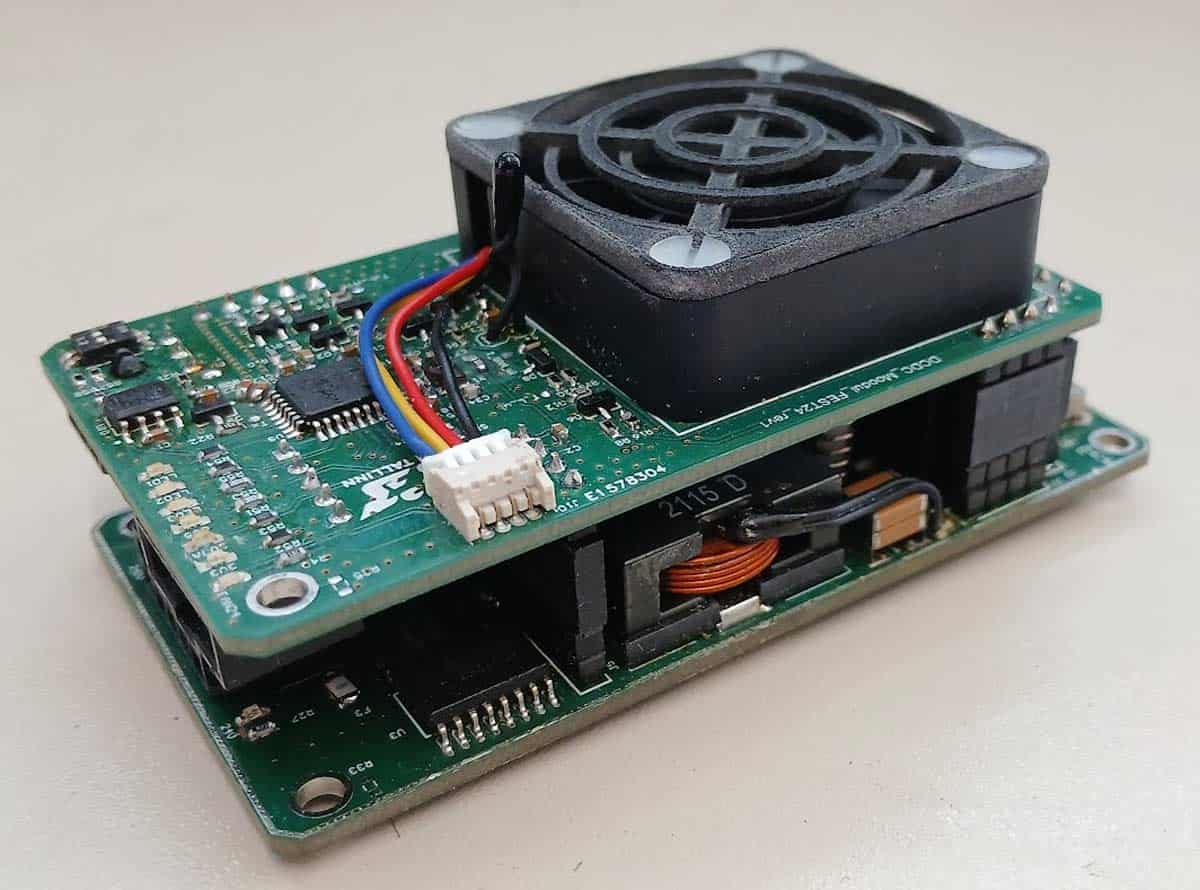

DCDC átalakító
A konverter két különböző nyomtatott áramköri lapból áll. Az alsó tartalmazza magát a DC-DC konvertert, míg a felső a megbízhatóságért felel a be-és kimeneti feszültség, valamint a kimeneti áram mérésével. Magas környezeti hőmérsékleten történő, hosszú ideig tartó folyamatos terhelés esetén aktív hűtéssel biztosítjuk a megfelelő hőmérsékletet, amelyet öt ponton mérünk. Az összes szükséges adatot a CAN-hálózaton keresztül továbbítjuk.
Izgatottan tekintünk az Eurocircuits csapatával folytatott további sikeres együttműködés elé, hogy segítségükkel még több innovatív, magas minőségű nyomtatott áramköri lapot fejleszthessünk ki.
További információkért látogasson el a FS Team Tallinn weboldalára.
A csapat által írt eredeti, angol nyelvű blogbejegyzés az Eurocircuits.com oldalán olvasható ide kattintva.
