Mit jelent a FUEM?

74 tag, 21 nemzetiség és egy közös cél

Az Universidad Europea de Madrid Formula UEM csapata mára egy nyolc részlegből álló, külön vezetőséggel rendelkező szakmai közösséggé nőtte ki magát. Ez a szervezet hatékonyabbá teszi a kockázatkezelést, a kommunikációt és a technikai döntéshozatalt. Mérnöki ambícióink viszont kizárólag szponzoraink támogatásának köszönhetően valósulhatnak meg. Idén a Formula Student Austria és a Formula Student Spain versenyein állunk rajthoz.

Szeretnénk külön kiemelni a Motor Részlegünk egyik kulcsfontosságú alosztályát, az Elektronikai részleget, amelynek fejlesztéseihez az Eurocircuits nyújt támogatást.

Elektronika

Célunk a csapat által tervezett egyedi elektronikai megoldások használata, a lehető legtöbb kereskedelmi forgalomban kapható alkatrészt helyettesítve. Emellett igyekszünk minden olyan területet optimalizálni, amelyet a szezon kezdete előtti elemzés során potenciális fejlesztési területként jelöltünk ki.

A legfőbb célkitűzéseink a következők:

• Vezetékrendszer optimalizálása
• Saját tervezésű műszerfal
• Egyedi adatgyűjtő és kommunikációs rendszer
• Saját fejlesztésű BSPD
• Saját tervezésű elektronikus gázpedál-vezérlő biztonsági rendszer

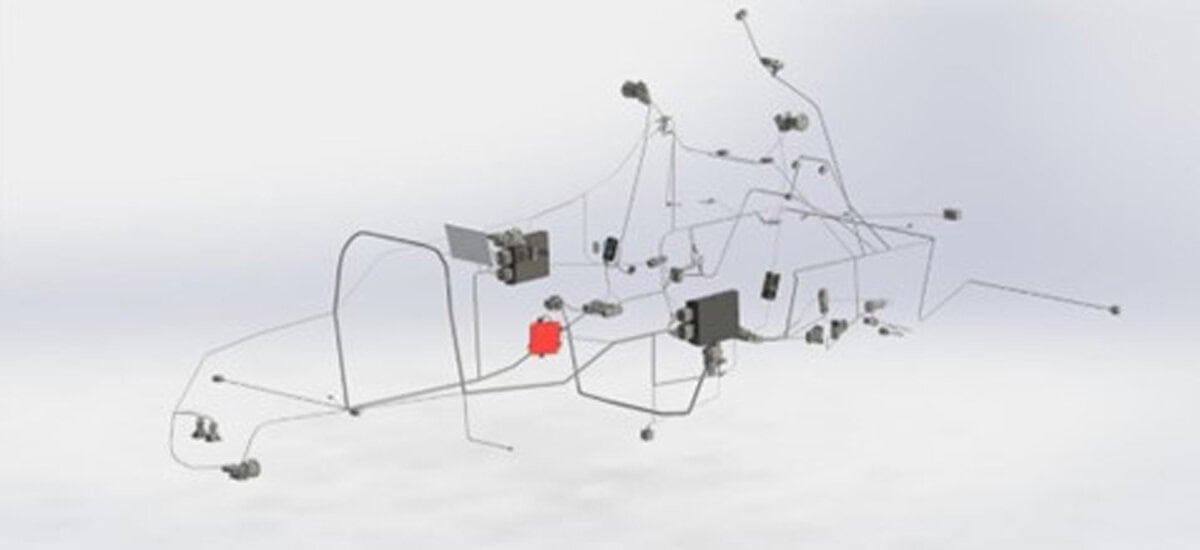

Autónk vezetékrendszerének optimalizálásával a súly- és a költségcsökkentést célozzuk. Számítógépes tervezőeszközök segítségével képesek voltunk előre meghatározni a szükséges anyagmennyiséget, az elosztást és a költségeket. Ennek eredményeként a járművünkben elhelyezett teljes vezetékrendszer súlya mindössze 0,9 kg.

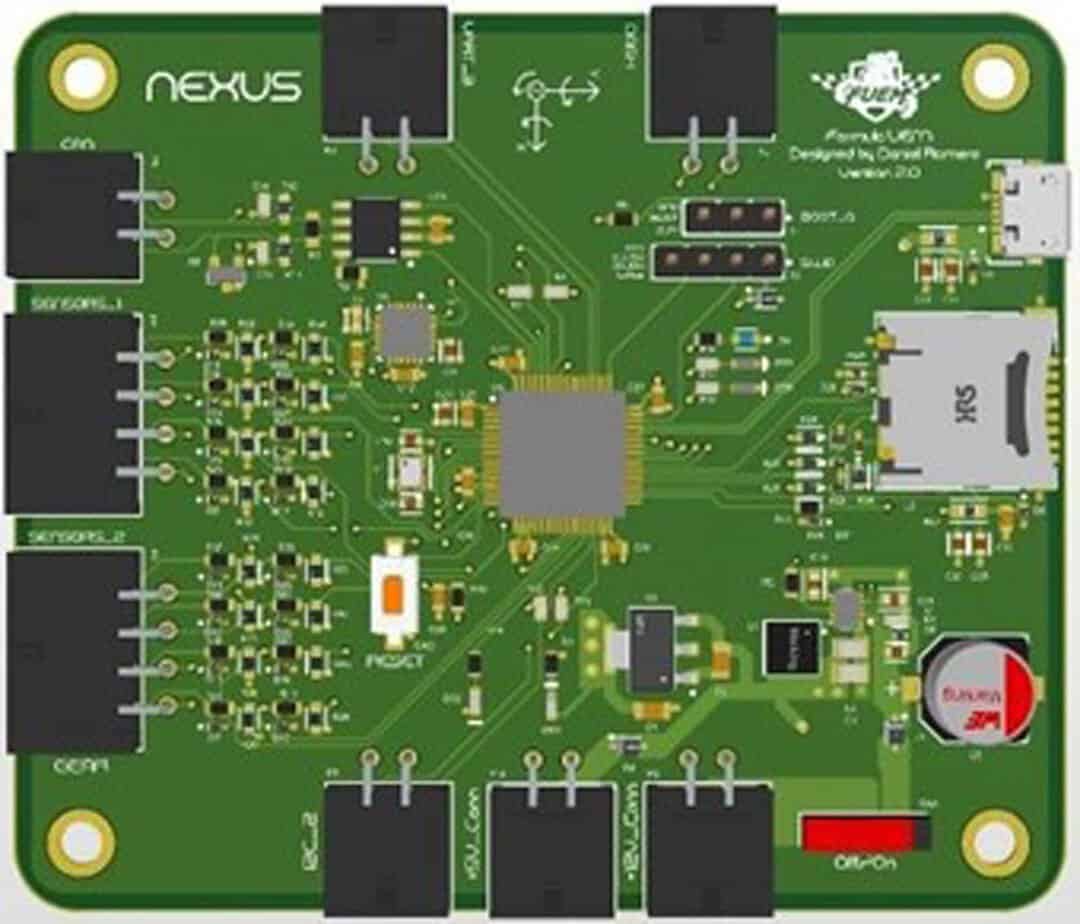

Kommunikációs és adatgyűjtő rendszer

Csapatunk úgy döntött, hogy saját kommunikációs és adatgyűjtő rendszert fejleszt, amely csökkenti a kereskedelmi rendszerektől való függést, ezzel növelve a jármű rugalmasságát és fejlesztési lehetőségeit. A NEXUS néven ismert egységünk fő jellemzői:

• CAN-BUS
• SD adatgyűjtés
• 6 tengelyes inerciális mérőegység
• 16 konfigurálható pin érzékelőkhöz vagy aktuátorokhoz
• Nyitott UART és I2C kommunikáció a jövőbeli bővítésekhez

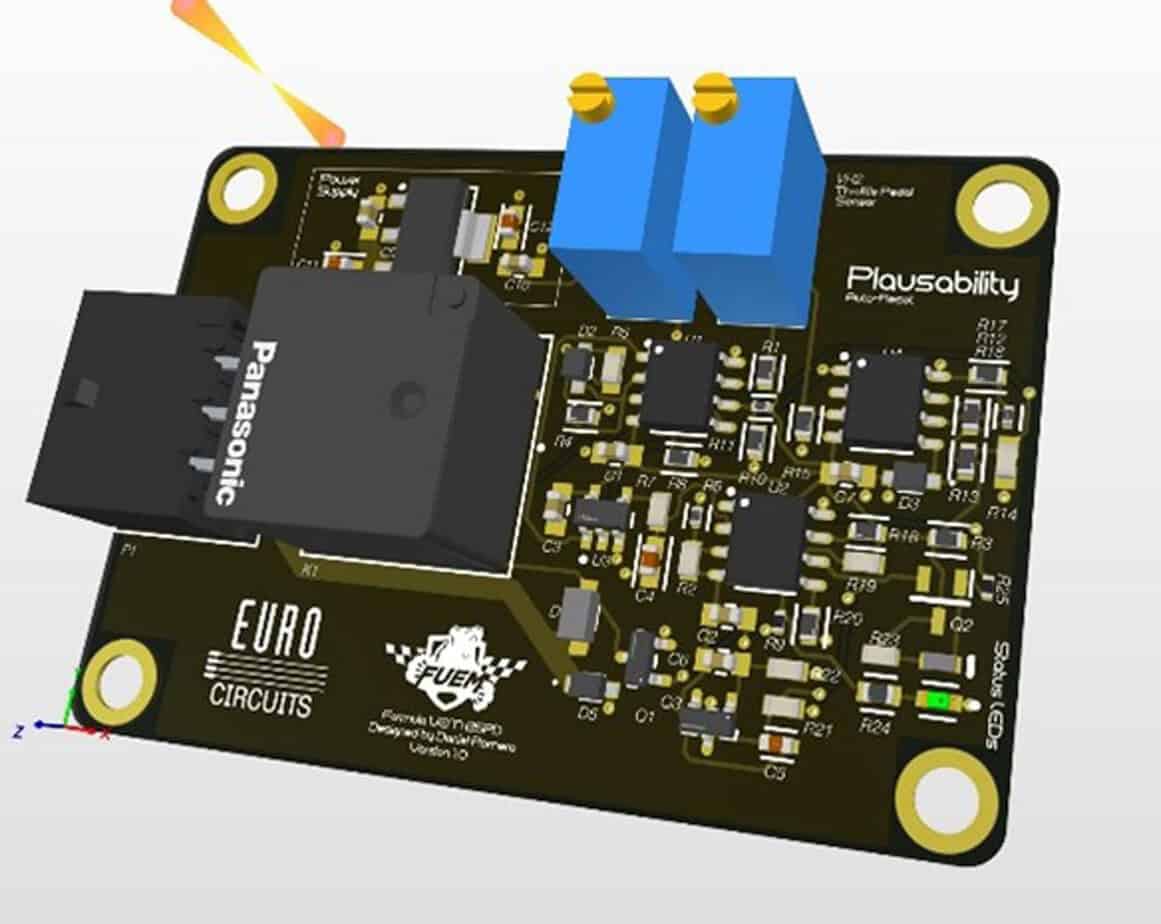

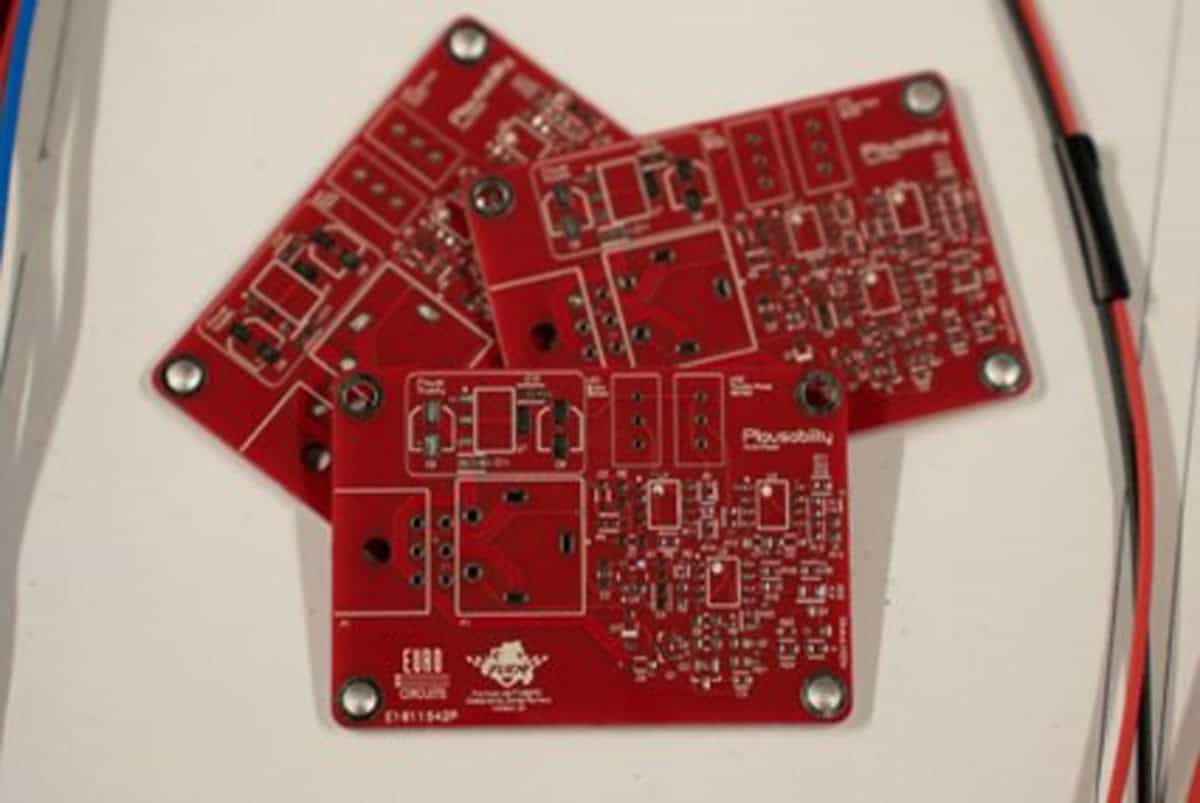

Fékrendszer plauzibilitási eszköz (BSPD – Brake System Plausibility Device)

A biztonságos működés érdekében egy saját tervezésű fékrendszer plauzibilitási eszközt hoztunk létre, amely egyedülálló 10 másodperces auto-reset funkcióval rendelkezik.

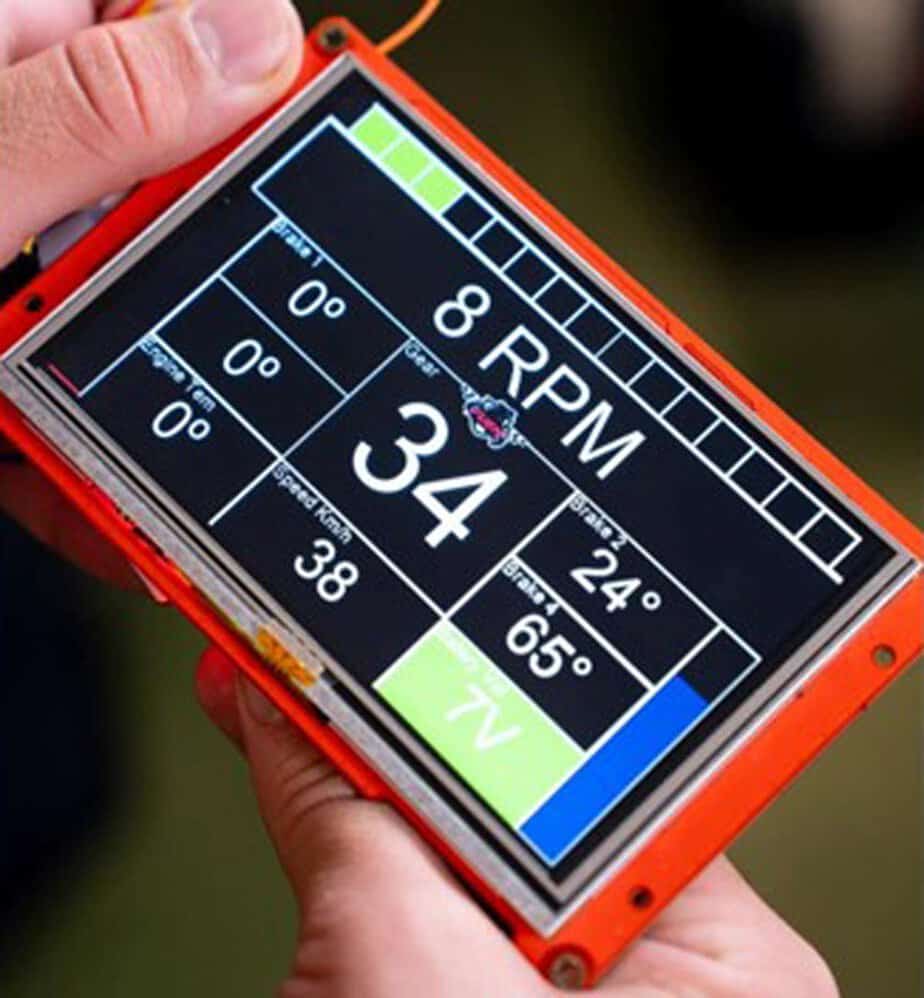

Műszerfal

Saját tervezésű elektronikánk lehetővé teszi számunkra, hogy nagyobb mennyiségű és változatosabb adatokat biztosítsunk a pilóta számára. Ennek érdekében egy teljesen testreszabott interfészt alakítottunk ki. A Motec rendszer ökoszisztémája jelentős kihívást jelentett az azon kívüli megoldások felajánlásában.

Elektronikus gázpedál-vezérlő biztonsági rendszer (Electronic Throttle Control Safety System)

Az elektronikus gázpedál-vezérlő biztonságos működése érdekében plauzibilis rendszerekre van szükség. Ezért egy olyan nyomtatott áramköri lapot terveztünk, amely azonnal megszakítja az elektronikus gázpedál-vezérlő áramellátását, amennyiben a működési feltételek nem teljesülnek. Ez a PCB szintén segít kiküszöbölni a Motec rendszertől való függőséget.

Köszönet az Eurocircuits támogatásáért

Az Eurocircuits támogatása nélkül nem valósulhatott volna meg a FUEM nyomtatott áramköri lapjainak fejlesztése.

Az általuk biztosított kompakt, megfelelően működő és költséghatékony nyomtatott áramköri lapok jelentősen hozzájárulnak a pályán történő adatgyűjtéshez, ezáltal pedig autónk megbízhatóságának és teljesítményének növeléséhez.

Az Eurocircuits online PCB-konfigurátora leegyszerűsíti a tervezési folyamatot, lehetővé téve a részletek finomhangolását, a nyomtatott áramköri lapok pontos vizualizálását és a tervezési hibák csökkentését.

Hálásak vagyunk, hogy az Eurocircuits a FUEM Elektronikai Szakosztályának fő támogatója.
