Az Electric Racing Miskolc egy Magyarország észak-keleti részén, Miskolcon található, önkéntes diákokból álló csoport, ahol a csapattagok széleskörű ismereteket és tapasztalatokat szerezhetnek az autóipar és a motorsport különböző területein. Megtanulhatják a csapatmunka valódi jelentését, valamint a gyakorlatban is hasznosíthatják tudásukat.

A projekt lehetőséget biztosít a legmodernebb technológiák használatának megismerésére, valamint közvetett utat kínál az ipari vállalatokhoz a résztvevő diákok számára.

A csapat tagjai a Gépészmérnöki és Informatikai, a Gazdaságtudományi és az Anyag-és Vegyészmérnöki Kar hallgatói, akik a régió legjelentősebb felsőoktatási intézményének alap- és mesterképzésében vesznek részt.
A Miskolci Egyetem a humán erőforrás biztosítása mellett jelentős szakmai, infrastrukturális és anyagi támogatással, valamint személyes kapcsolatokkal is biztosítja a működést az Electric Racing Miskolc számára.
A csapat tagjainak érdeklődési köre és extra tevékenységei közé tartozik az autóipar, és ezt több országos és regionális tudományos diákverseny, valamint szakdolgozat is bizonyítja. Természetes, hogy az Electric Racing Miskolc tagjai szabadidejüket szívesen fektetik a kutatásba és a projekt fejlesztésébe, ezzel is bizonyítva a Formula Student mozgalom iránti elkötelezettségüket és sikerüket.

Mivel elsőéves csapat vagyunk, legfőbb célunk, hogy 2024-ben részt vehessünk életünk első versenyén elektromos kategóriában. Hosszú távú tervünk, hogy saját önvezető rendszert építsünk az autónkba, így részt vehessünk az autonóm versenyeken is.

Akkumulátor-kezelő rendszer (Accumulator Management System – AMS)

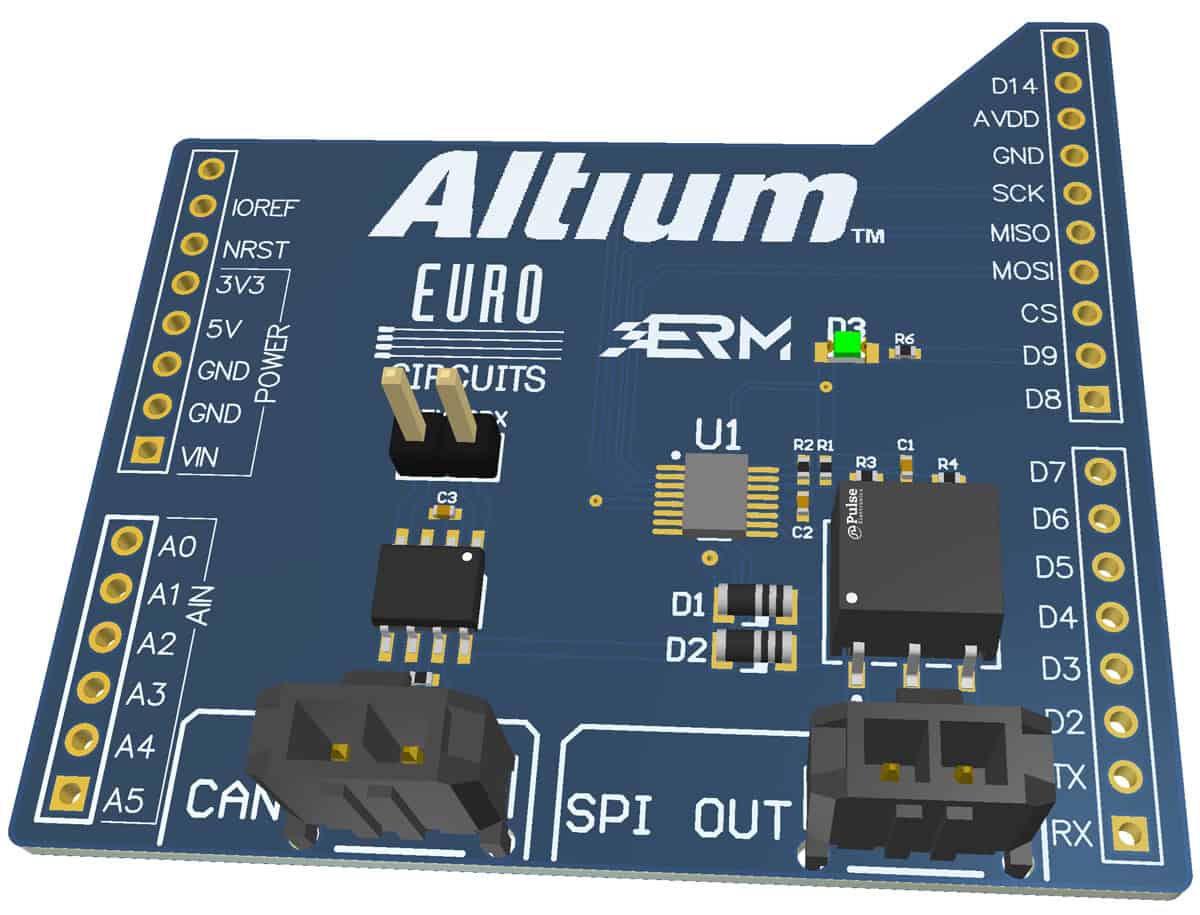

Elektromos járművünkben az akkumulátor-kezelő rendszer kulcsfontosságú az akkumulátoron belüli egyes cellák általános egészségének és hatékonyságának fenntartása szempontjából. Azt is biztosítja, hogy az akkumulátor a versenyek során biztonságosan, a meghatározott határértékeken belül működjön. A mesterlap összegyűjti az információkat a szolgalemezektől, továbbítja az akkumulátorra vonatkozó releváns adatokat a telemetria rendszerbe, és kritikus hiba esetén élesíti a vészleállító áramkört.

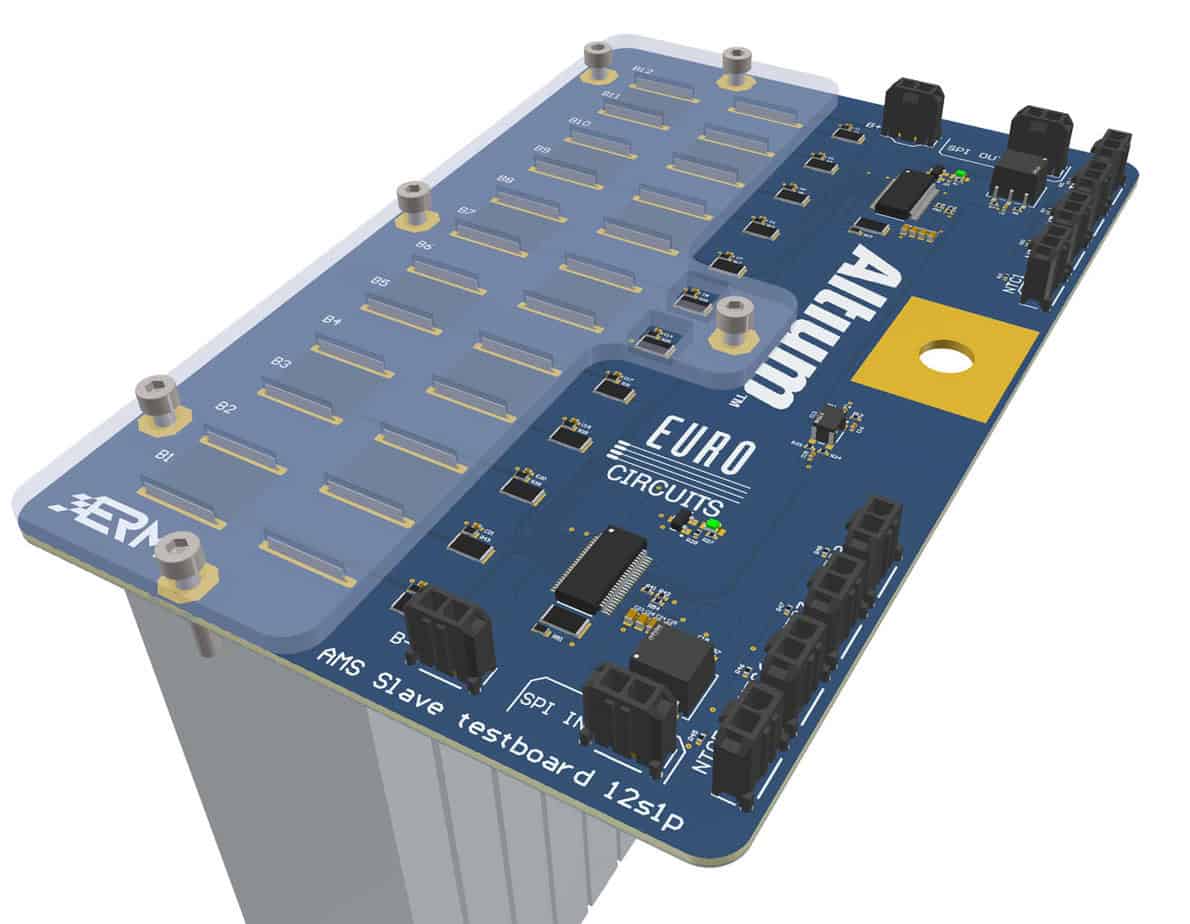

Az akkumulátorfelügyeleti rendszer slave áramkörök különböző funkciókat látnak el, többek között az akkumulátorrendszer összetett alkatrészeinek felügyeletét, kezelését és védelmét. A slave áramkörök egyik alapvető szerepe a feszültségszintek felügyelete. A lapok következetesen mérik és figyelik minden egyes cella feszültségét, és adatáramlást generálnak a központi elemzésre szolgáló master áramkörnek. A slave áramkörök a túlfeszültség, az alulfeszültség és a hőmérsékleti értékek szempontjából is figyelik az akkumulátort, majd ezeket a hibákat azonnal jelentik a master-nek a korrekciós intézkedések elindítása érdekében.

A konzisztencia biztosítása és az olyan problémák megelőzése érdekében, mint a túltöltés vagy a túlmerülés, az AMS Slave áramkörök balancer funkciókat tartalmaznak. Ez garantálja az energia egyenletes eloszlását a cellák között.

A master áramkörrel való biztonságos és interferenciamentes kommunikáció érdekében az akkumulátor-kezelő slave egységek galvanikusan leválasztott SPI protokollt használva kapcsolódnak egymáshoz. Ez a protokoll a külső tényezőktől való elektromos elszigeteltség fenntartásával garantálja a megbízható adatátvitelt, ezáltal növelve a kommunikációs hálózat ellenálló képességét.

Az adatnaplózás az AMS-feladatok kritikus szempontját képezi, mivel rögzítik és archiválják a feszültséget, hőmérsékletet, SoC-t és hibaeseményeket tartalmazó adatokat. Ezek az adatok értékes forrásként szolgálnak az utólagos elemzéshez és diagnosztikához, segítve a rendszer teljesítményének folyamatos kiértékelését és optimalizálását.
Összefoglalva, az AMS rendszer által vállalt feladatok létfontosságúak az elektromos járművünk energiatároló rendszerének zavartalan működése szempontjából. Ezek az áramkörök döntő szerepet játszanak a teljes irányítási rendszer megbízhatóságának, biztonságának és hatékonyságának növelésében, biztosítva az egyes cellák hosszú élettartamát és optimális működését.

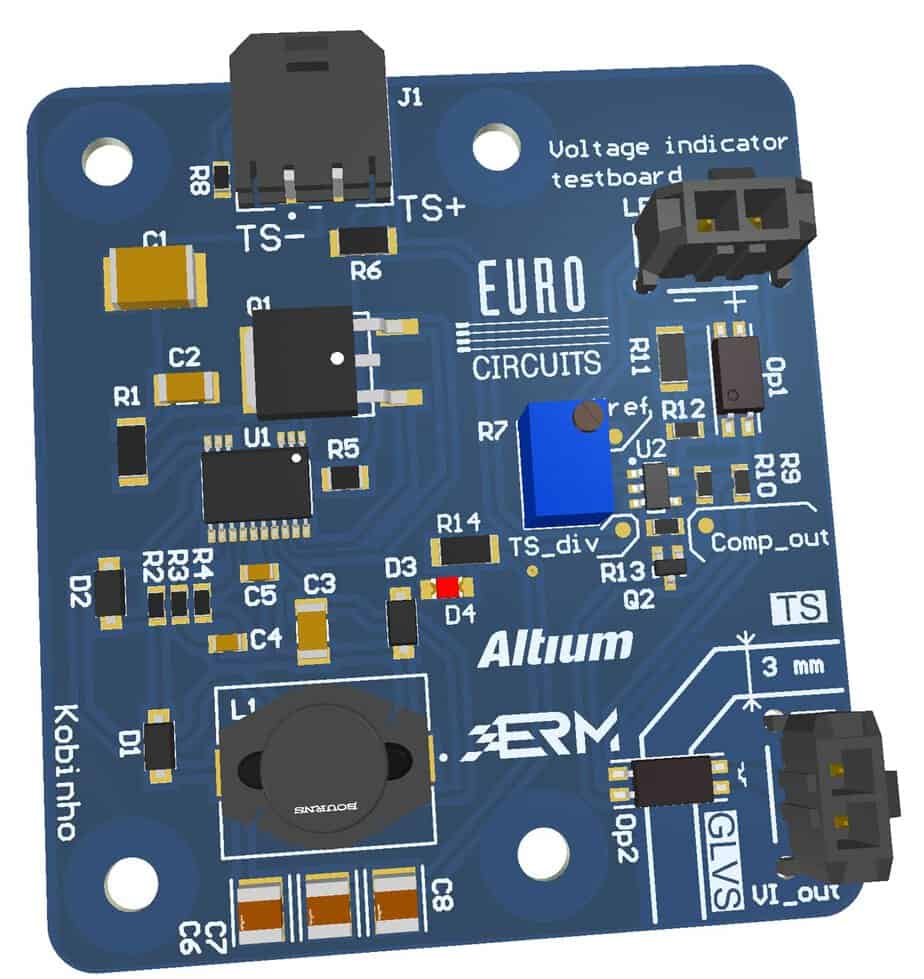

Feszültségjelző rendszer

A Formula Student elektromos járművek világában kulcsfontosságú a biztonság fenntartása és a nagyfeszültségű alkatrészek folyamatos ellenőrzése. Ezt a rendszert kifejezetten arra tervezték, hogy érzékelje és megjelenítse a nagyfeszültség (60 VDC-t meghaladó feszültségként definiálva) jelenlétét az akkumulátortároló csatlakozóin.

Ennek eléréséhez egy erre a célra szolgáló feszültségjelző rendszert kell megvalósítani. E rendszer beépítésének oka biztonsági megfontolásokon alapul. Fontos, hogy a csapattagokat és az autót megközelítőket értesítsék, ha a feszültség meghaladja a beállított küszöbértéket. A feszültségjelzőnk azonnali vizuális referenciapontot biztosít, lehetővé téve a csapat számára, hogy valós időben nyomon kövesse az akkumulátor elektromos állapotát. Ezt a dedikált nyomtatott áramköri lapot úgy terveztük, hogy érzékelje a feszültséget az akkumulátor csatlakozókon, és kezelje a maximális akkumulátorfeszültséget, amely meghaladhatja a 450 VDC értéket. A magas feszültség elviselése kritikus fontosságú ahhoz, hogy a feszültségjelző rendszer folyamatosan és megbízhatóan működjön különböző körülmények között, például tesztelés, versenyesemények és rutinellenőrzések során. Ennek a dedikált áramkörnek a beépítése összhangban van a biztonsági protokollokkal, garantálva, hogy a csapat azonnal értesüljön a megnövekedett feszültségszintekhez kapcsolódó esetleges kockázatokról.

Összefoglalva, a feszültségjelzésre szolgáló külön PCB beépítése a gépkocsinkba a biztonság és a rendszerfelügyelet proaktív megközelítésének példája. Ez a speciális rendszer segít csapatunknak a biztonsági előírások betartásában, valamint az elektromos autónk általános megbízhatóságának javításában.

Az Eurocircuits támogatásával az Electric Racing Miskolc csapatában a fejlesztés során a legmagasabb minőségű nyomtatott áramköri lapokkal dolgozhatunk, amelyek a versenyautónk által generált extrém környezetben is zavartalanul üzemelnek.
