BERN RACING TEAM
A Bern Racing Team (BRT), a svájci Berni Alkalmazott Tudományok Egyetemének egyesülete. Célunk egy 100%-ban elektromos versenyautó megtervezése és megépítése, mellyel részt vehetünk a rangos Formula Student versenyen.
2014 óta foglalkozunk elektromos versenyautók fejlesztésével, és ez idő alatt 7 lenyűgöző Formula Student járművet építettünk.
A “Nebula” nevű versenyautónkkal eltöltött elképesztő 2022-2023-as szezon után most az új autónk, a “Sajetta” tervezésére és gyártására összpontosítunk.
Az autóink éveken át tartó finomhangolásával felhalmozott tapasztalatnak köszönhetően mára egy erős és megbízható alapra építhetünk.
Az idei szezonban célunk, hogy a jármű rendkívüli megbízhatóságát megtartva tovább növeljük a teljesítményt.
Kiemelt figyelmet fordítunk a súlyoptimalizálásra, az energiagazdálkodásra és a vezetői kényelemre.
Annak érdekében, hogy előző autónk súlyát 10%-kal csökkentsük, minden egyes alkatrészt a lehető legkönnyebbre tervezünk.
Az új rekuperatív fékrendszerünk lehetővé teszi, hogy az energiagazdálkodásra fókuszáljunk, és az autó energiafelhasználásának határait feszegessük.
Emellett a vezető kényelme is elsődleges szempont, ezért gondosan tanulmányoztuk az autó ergonómiáját, hogy a legjobb vezetési élményt nyújthassuk.
A csapatunk jelenleg 55 alapszakos hallgatóból áll, akik tanulmányaik mellett fáradhatatlanul dolgoznak. Tagjaink számos szakterületről érkeztek, többek között az autóipari, villamosmérnök, gépészmérnök, mechatronikai rendszerek, informatika és gazdasági mérnök képzések területeiről.
A Sajetta megtartja előző versenyautónk általános koncepcióit, ugyanakkor számos területen optimalizáljuk, hogy ezáltal még gyorsabbá váljon.
Az idei szezonban is folytatjuk együttműködésünket az Eurocircuits-szel, akik a versenyautónkhoz szükséges nyomtatott áramköri lapokat biztosítják. Az Eurocircuits kiemelkedő színvonalú gyártást, megbízhatóságot és gyors szállítást garantál.
Örömmel tölt el minket, hogy ez a partnerség folytatódhat.
Az alábbiakban bemutatjuk az Eurocircuits által gyártott nyomtatott áramköri lapjainkat:

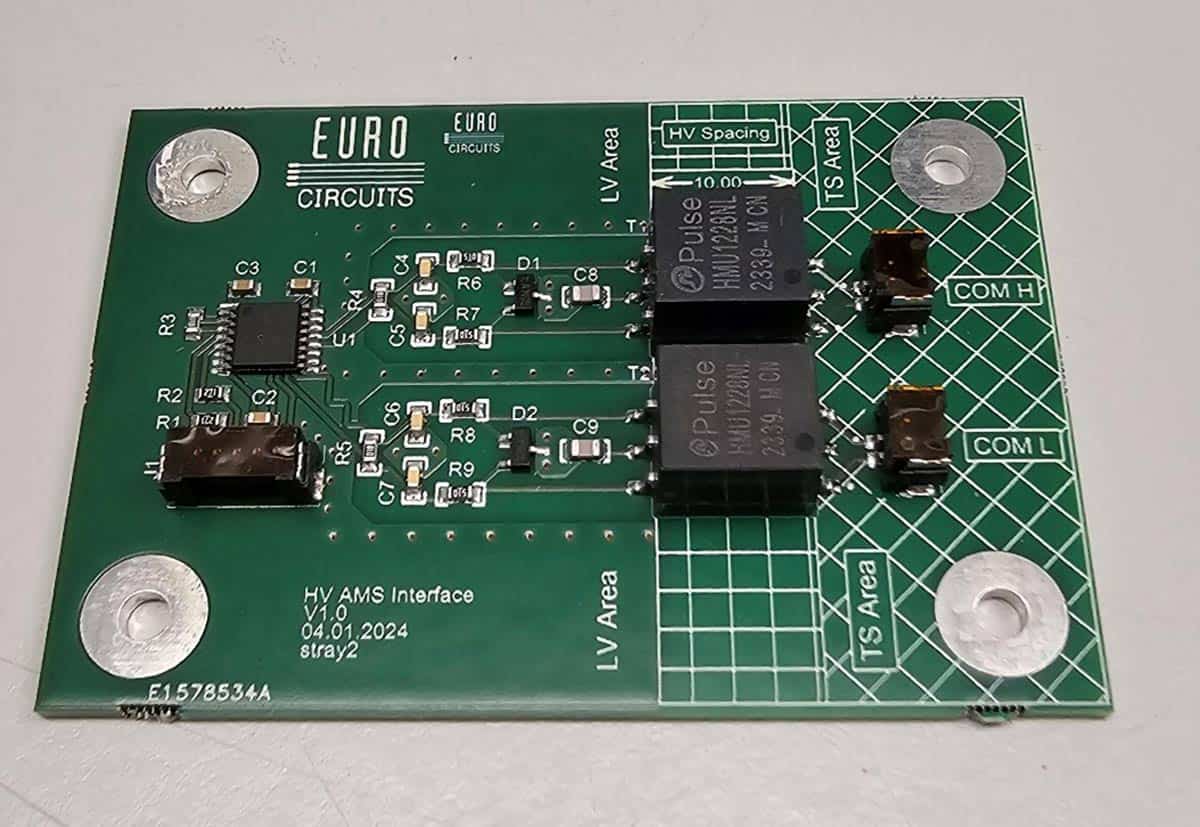

1.1 MS interfész
Az Akkumulátor-kezelő rendszer (Accumulator Management System – AMS) kártya a HV AMS slave kártyák és a HV master mikrokontroller közötti kommunikációs interfész.

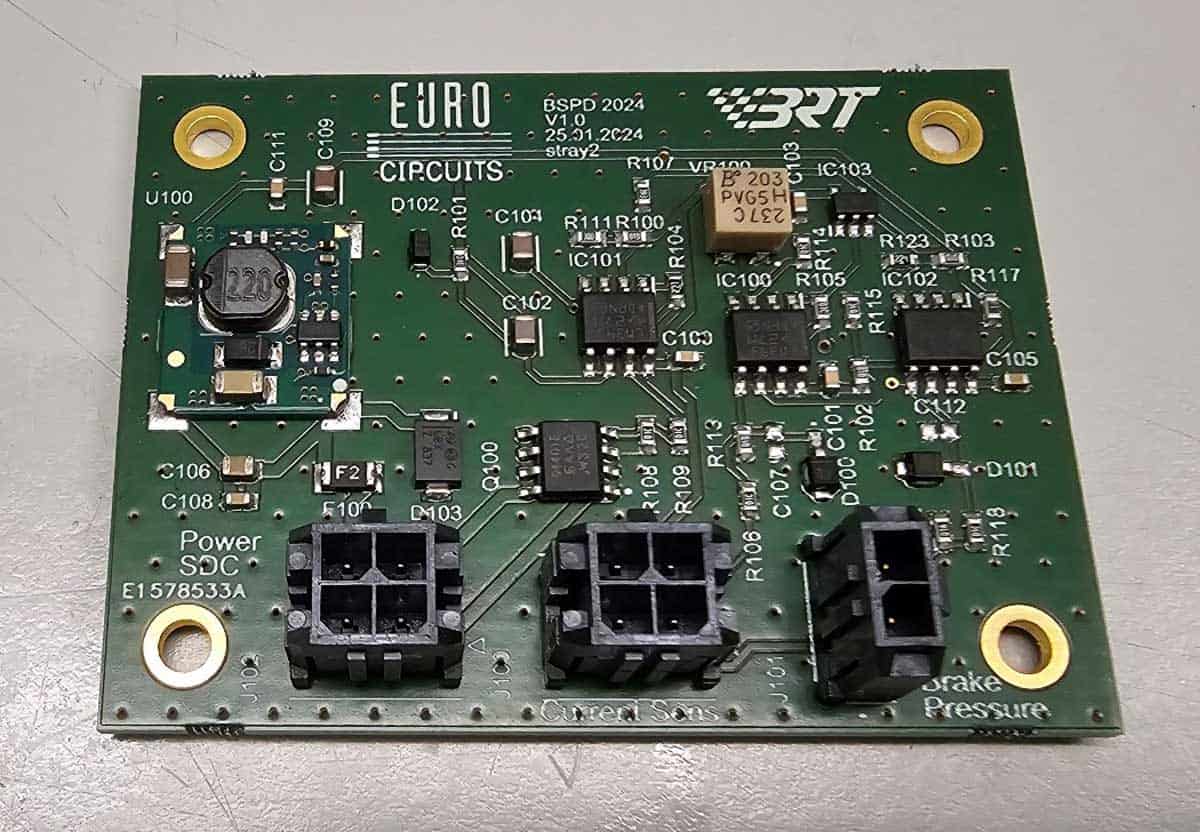

1.2 BSPD PCB (Brake System Plausibility Device – Fékrendszer plauzibilitási eszköz)
A BSPD PCB a féknyomás és a motorteljesítmény ellenőrzésével gondoskodik a biztonságról, és rendellenesség észlelése esetén leállítja a rendszert.

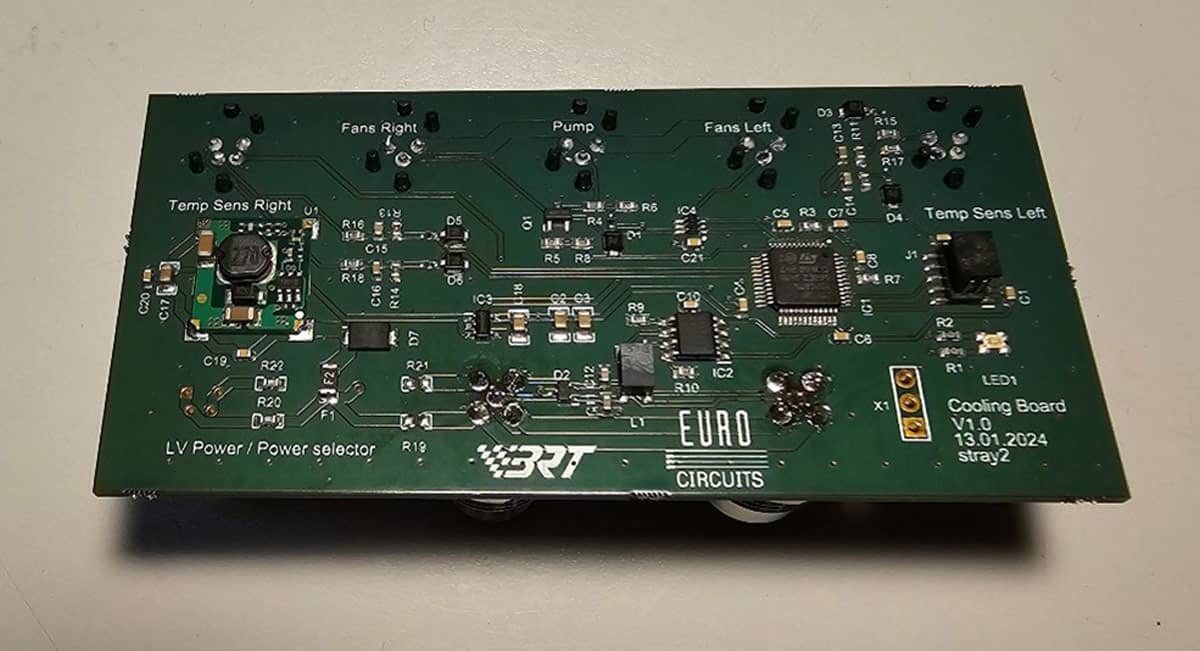

1.3 Hűtőpanel
A hűtőpanel CAN-interfészként szolgál az autóban lévő hűtőberendezések számára. Ez a kártya lehetővé teszi, hogy kevesebb kábelt használjunk leegyszerűsítve a rendszer telepítését.

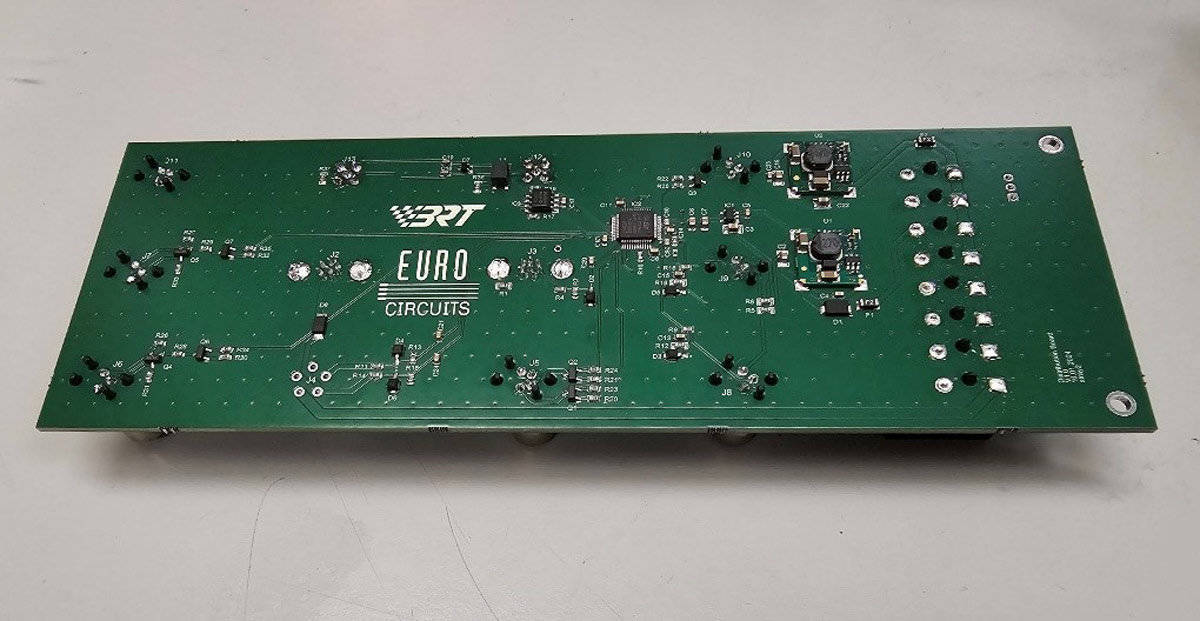

1.4 Elosztó kártya
Az elosztó kártya a jelek és a tápellátás elosztását végzi az összes alkatrész között. Az integrált biztosítékblokkal ellátott kompakt kialakítás helytakarékos és csökkenti a telepítési munkát.

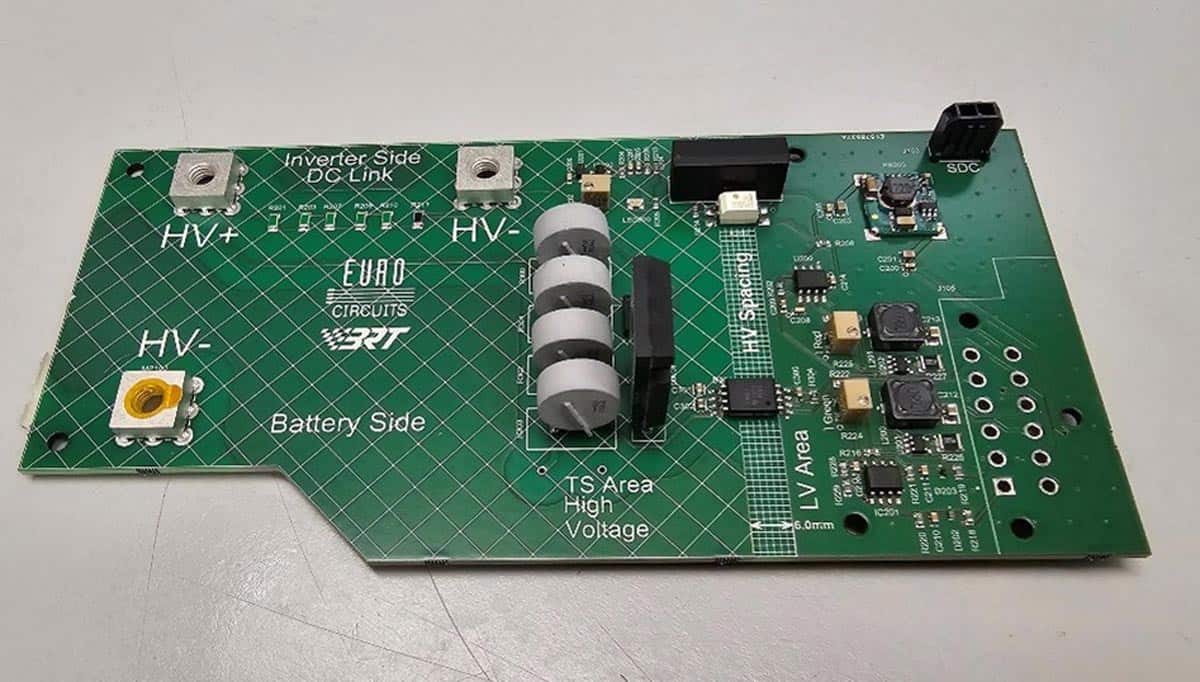

1.5 HV Kártya
A HV-kártya figyeli a kisülési áramkört, a vonórendszer aktív fényét (Tractive System Active Light – TSAL) és az akkumulátor feszültségét. Ez a kártya biztosítja a LED-ek hosszú élettartamát és az egyenáramú kapcsolási feszültség helyes kisülését.

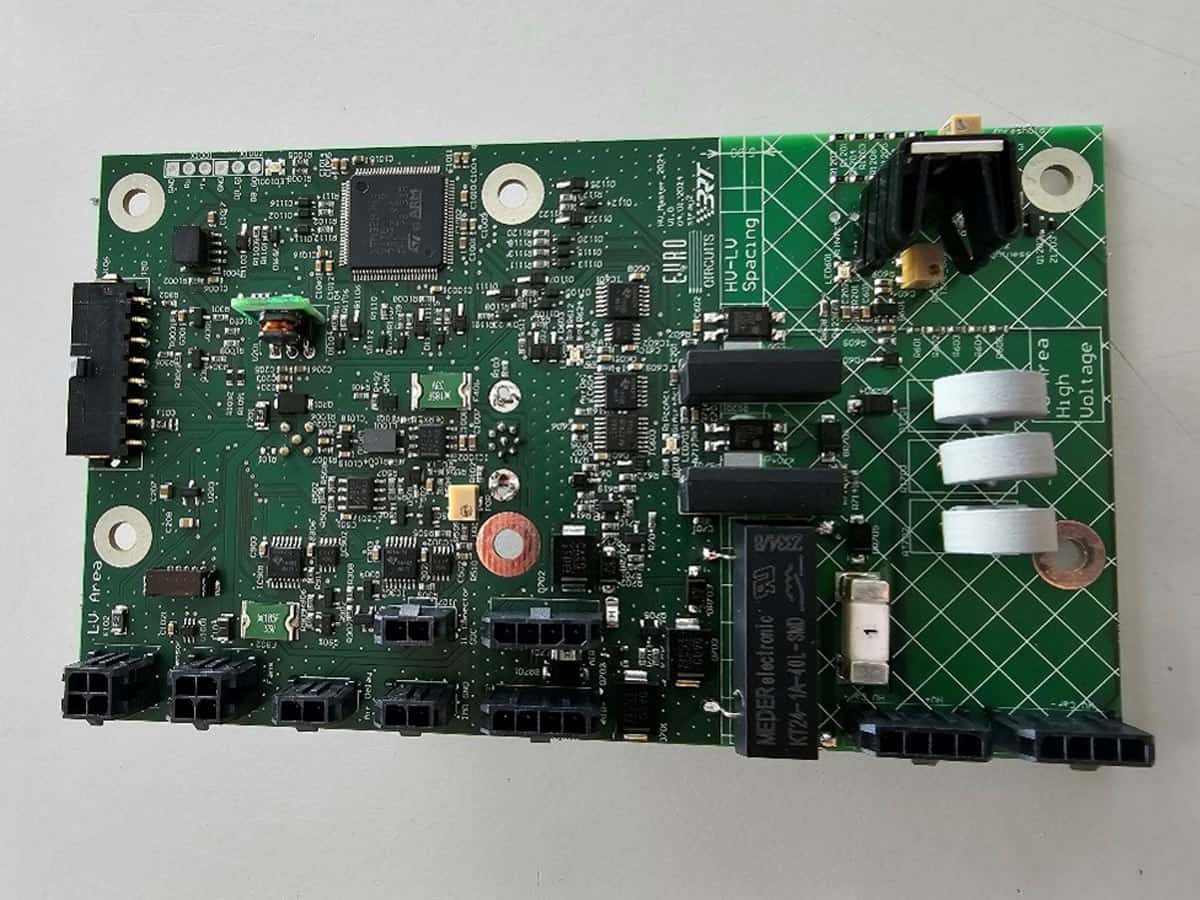

1.6 HV Master
A HV Master PCB több különféle feladatot lát el. Ez vezérli az autó és az akkumulátor számos alkatrészét, többek között az akkumulátor-kezelő rendszert, a szigetelésmérő eszközt (Insulation Measurement Device – IMD) és a HV-logikát.

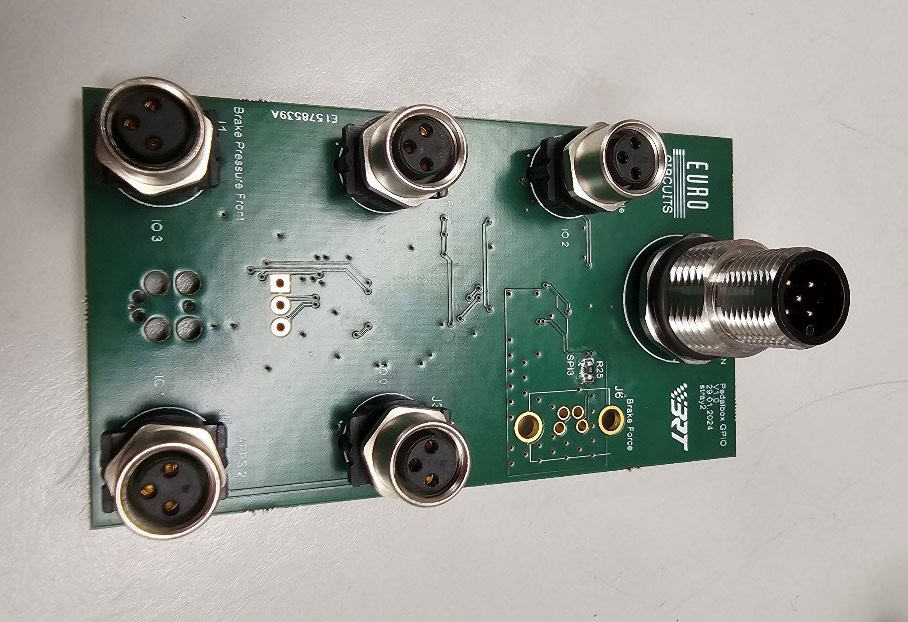

1.7 Pedalbox Kártya
A pedalbox kártya ellenőrzi a kormányszög-érzékelőt, a két gázpedál-érzékelőt, a két fékkör féknyomás-érzékelőit és a fékpedál erőérzékelőjét. A mért analóg értékeket digitalizálják, szűrik és CAN-en keresztül továbbítják a vezérlőegységhez. Az ECU-hoz történő közvetlen kábelezés helyett ez a megoldás megspórolja a telepítési munkát és a kábeleket, így súlyt takarít meg.

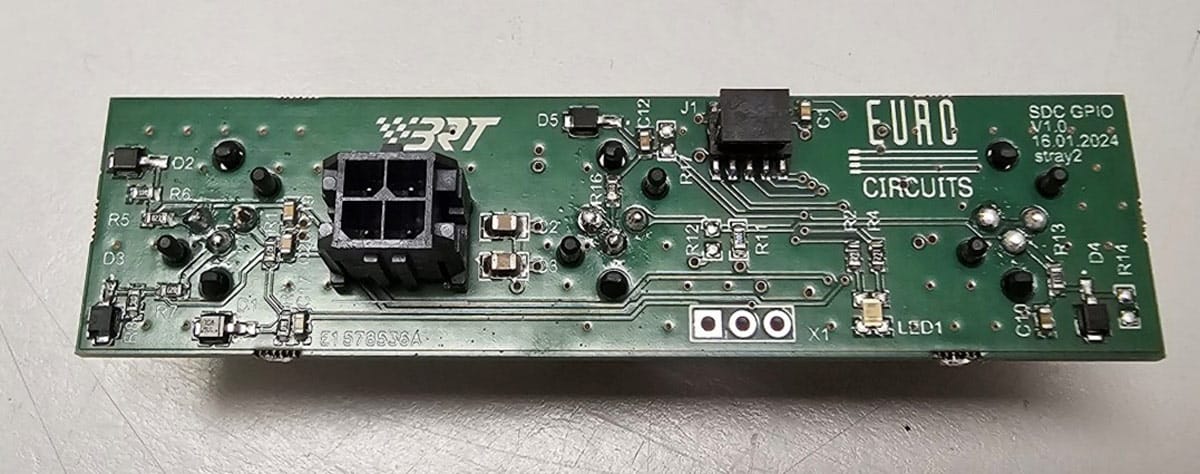

1.8 SDC GPIO
Ez a kártya a kikapcsoló áramkör feszültségeit méri, és továbbítja a CAN-buszra. A különböző feszültségmérések segítenek gyorsan azonosítani a szakadás okát a leállító áramkörben, például, hogy a fék túlhajtáskapcsoló (Brake Over Travel Switch – BOTS) vagy egy vészleállási kapcsoló lépett működésbe.
Rendkívül elégedettek vagyunk az Eurocircuits nyomtatott áramköri lapjainak minőségével, és nagyra értékeljük ezt a partnerséget!
További információkért látogasson el a Bern Racing Team weboldalára.
A csapat által írt eredeti, angol nyelvű blogbejegyzés az Eurocircuits.com oldalán olvasható ide kattintva.
