Az alkatrész Pin 1 azonosításának és a nullponti elforgatás meghatározásának fontossága a PCB tervezésben: A szabványok és a gyakorlati tanácsok áttekintése.
Pin 1 áttekintése a PCB tervezésben
A nyomtatott áramköri lapok tervezésénél a Pin 1 elhelyezése és az alkatrészek elforgatása döntő fontosságú. Ez kiindulási pontként szolgál az elektronikai alkatrészek orientációjához és igazításához a nyomtatott áramköri lapon. A pinszámozás szabványos megközelítése jelentősen racionalizálhatja mind a tervezési, mind az beültetési folyamatokat, növelve a megbízhatóságot és csökkentve a hibákat.
A szabványok megismerése: IPC 7351 A vs. IEC 61188-7
Különböző szabványok szabályozzák a nullpont beállításának helyét, valamint a Pin 1 helyzetét és azonosítását. Az IPC 7351 A és az IEC 61188-7 egyaránt iránymutatást ad az elektronikai alkatrészek elrendezésére és szimbólumaira vonatkozóan.
IPC 7351 A: Ez a szabvány jellemzően a több lábas alkatrészek bal felső sarkában határozza meg az 1. lábat felülről nézve. Ez az orientáció szolgál alapul az alkatrészek elhelyezéséhez és kábelezéséhez. Ezt a szabványt A szintnek nevezik.
IEC 61188-7: 2009 óta az IEC szabvány a több lábas alkatrészeknél az 1. lábat a bal alsó sarokban helyezi el. Ez a főként az európai tervezésekben használt szabvány más megközelítést kínál, de biztosítja az egyértelműséget és a következetességet. Ezt a szabványt B szintnek nevezik.
Mindkét szabvány egyetért az óramutató járásával ellentétes irányú elforgatásban a következő alkatrészek esetében (lásd 2. kép)
Milyen rendszert használ az Eurocircuits?
Az Eurocircuits az IEC 61188-7 szabványt követi: Pin 1 alsó/balra lent és 90°-os forgatás az óramutató járásával ellentétes irányban (CCW).

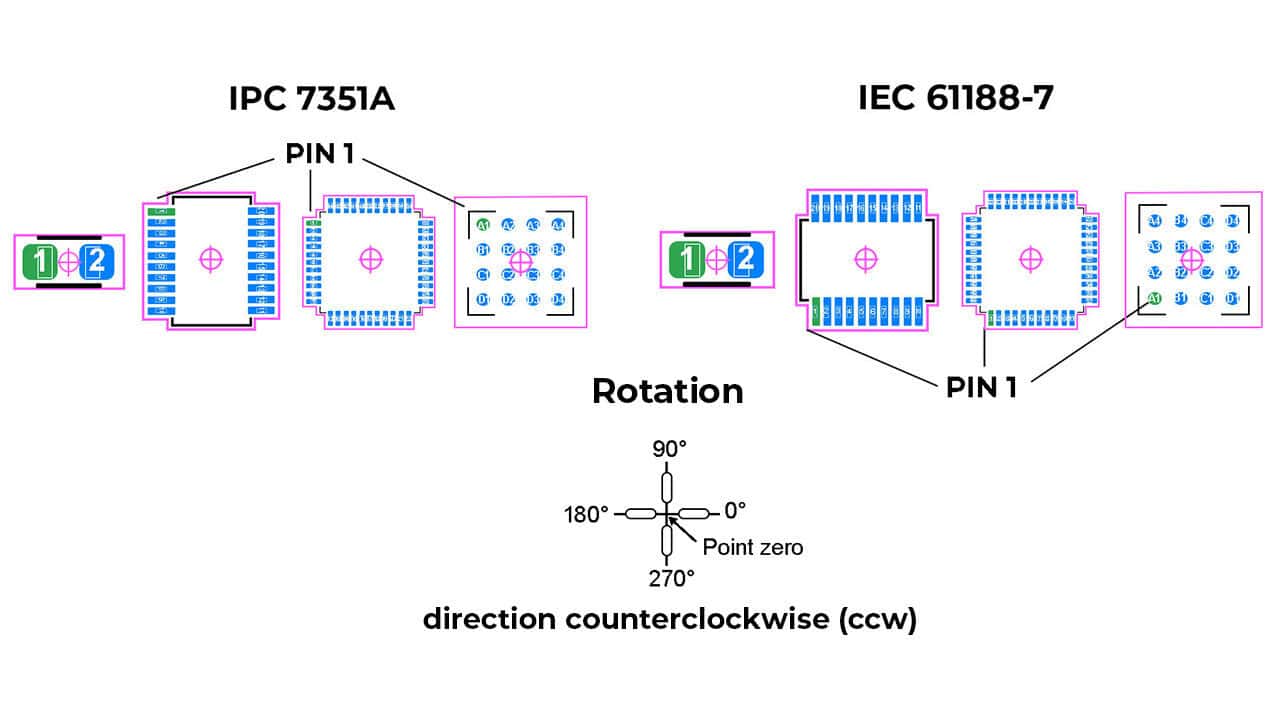

1. kép: A Pin 1 orientációjára és azonosítására vonatkozó szabványok IPC 7351 A vs. IEC 61188-7

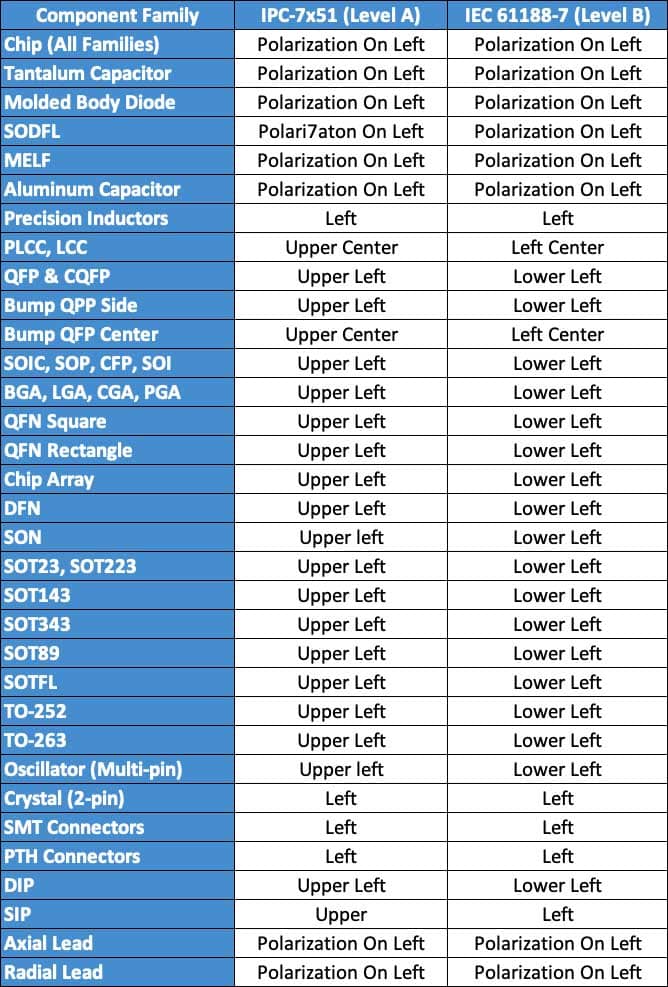

2. kép: Az alkatrész nullponti elforgatására és a Pin 1 azonosítására vonatkozó szabványok
Gyakori hibák: Pin 1 helytelen beállítása
A PCB tervezés egyik tipikus hibaforrása a Pin 1 helytelen meghatározása az ECAD (Electronic Computer-Aided Design) rendszer könyvtárában. A Pin 1 helytelen megjelölése vagy rossz elhelyezése számos problémához vezethet:
- Alkatrész orientációs probléma: Amennyiben a Pin 1 pontatlanul van definiálva, az alkatrész elforgatási problémát okozhat, ami hibás csatlakozásokhoz és nem megfelelően működő áramkörökhöz vezethet.
- Beültetési hibák: Az automata beültető gépek pontos adatokra támaszkodnak az alkatrészek elhelyezéséhez. A Pin 1 meghatározásában elkövetett hibák az alkatrészek rossz elhelyezését okozhatják, amelyek javítása költséges és időigényes.
A következetes pozícionálás fontossága
A PCB tervezésben a Pin 1 következetes pozícionálása az alkatrészeken alapvető fontosságú a költséges hibák elkerülése érdekében. Ez két szempontból fontos:
- Automatizált beültetés: A gépek megbízhatóan, kézi beavatkozás nélkül tudják elhelyezni az alkatrészeket, csökkentve ezzel a beültetési időt és növelve a hatékonyságot.
- Minőségellenőrzés javítása: Lehetővé teszi az egyszerűsített ellenőrzési folyamatokat, és csökkenti a minőségellenőrzésen áthaladó hibák valószínűségét.
Gyakorlati példa illesztési pontatlanságra
Vegyünk egy olyan példát, amelyben egy mikrokontroller 1-es lábát az ECAD-rendszerben tévesen azonosították. A beültetés során ez a mikrokontroller 180 fokos elforgatásához vezet. Egy ilyen hiba megfordíthatja a mikrokontroller teljes funkcionalitását, ami hatással van minden csatlakoztatott alkatrészre, és potenciálisan rövidzárlatot vagy visszafordíthatatlan károkat okozhat az eszközben.
Javasolt eszköz: Eurocircuits Assembly Checker
E kockázatok csökkentése érdekében erősen ajánlott az Eurocircuits Assembly Checker (Beültetés ellenőrző) használata. Ez az eszköz segít a tervezőknek:
- Azonosítani az eltéréseket: Az eszköz átvizsgálja az adatfájlokat a Pin 1 elhelyezésében előforduló eltérések után kutatva.
- Biztosítani a helyes beültetést: Ezek a hibák még a gyártás megkezdése előtt észlelésre kerülnek, így az eszköz segít abban, hogy az beültetési folyamatok költséges hibák nélkül haladjanak előre. Ezzel érvényesíti az Eurocircuits filozófiáját: elsőre megfelelő tervek a gyártáshoz.

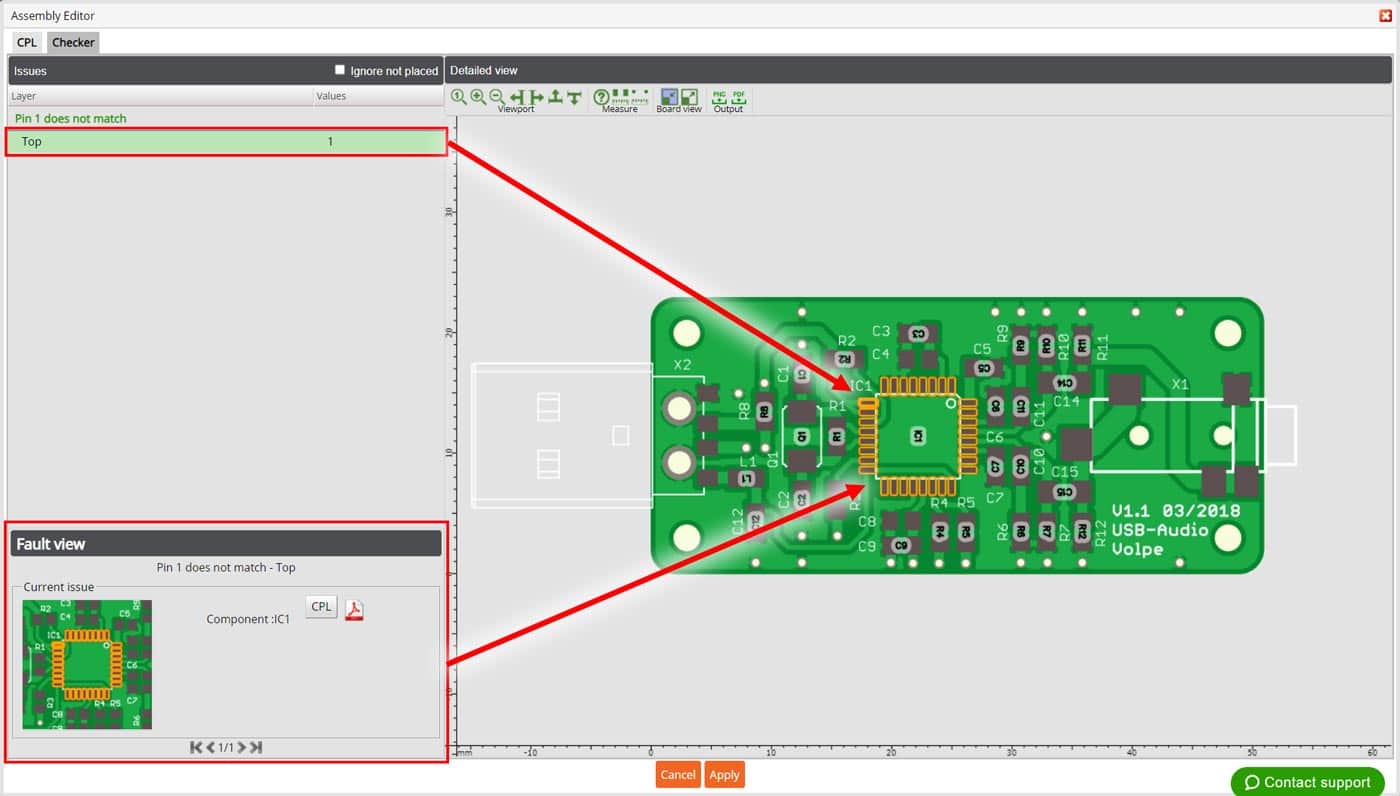

3. kép: Az Eurocircuits Assembly Checker észleli: Pin 1 nem egyezik
Összefoglalva
A Pin 1 elhelyezésére vonatkozó szabványok megértése és helyes végrehajtása alapvető fontosságú a PCB tervezésben. Mind az IPC 7351 A, mind az IEC 61188-7 olyan keretrendszereket biztosít, amelyek célja – különbségeik ellenére – a gyakorlatok szabványosítása és a hibák csökkentése.
A Beültetés ellenőrző az Eurocircuits Visualizer eszköztárában kulcsfontosságú szerepet játszik abban, hogy ezeket a terveket megfelelően beültetett nyomtatott áramköri lapokká alakítsa át, és biztosítja a működőképes és megbízható hardvert. Ezen szabványok betartásával és a rendelkezésre álló eszközök felhasználásával a tervezők hatékony, hibamentes gyártást érhetnek el, ami idő- és költségmegtakarítással jár.
