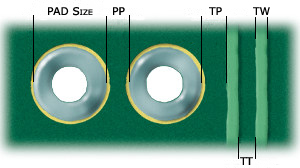

A két pad közötti távolság (PP = Pad to Pad) mm-ben van megadva, és ez az egyik olyan paraméter, amely meghatározza a rajzolat osztálybasorolását.
Standard 6-os rajzoltai osztályunkban a PP értéke 0.150 mm (6 mil).

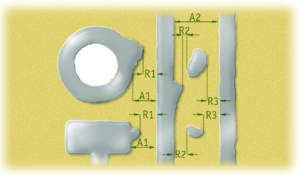

A szigetelőtávolság (lásd fenti kép) nem csökkenhet a névleges távolság 75%-ánál kisebbre (beleértve a nem kívánt véletlenszerű részecskéket is).
R1 > 0.75 A1
R2 + R3 > 0.75 A2
Hasznos link:
Osztálybasorolás (PCB tervezési útmutató)
