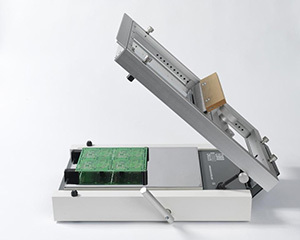

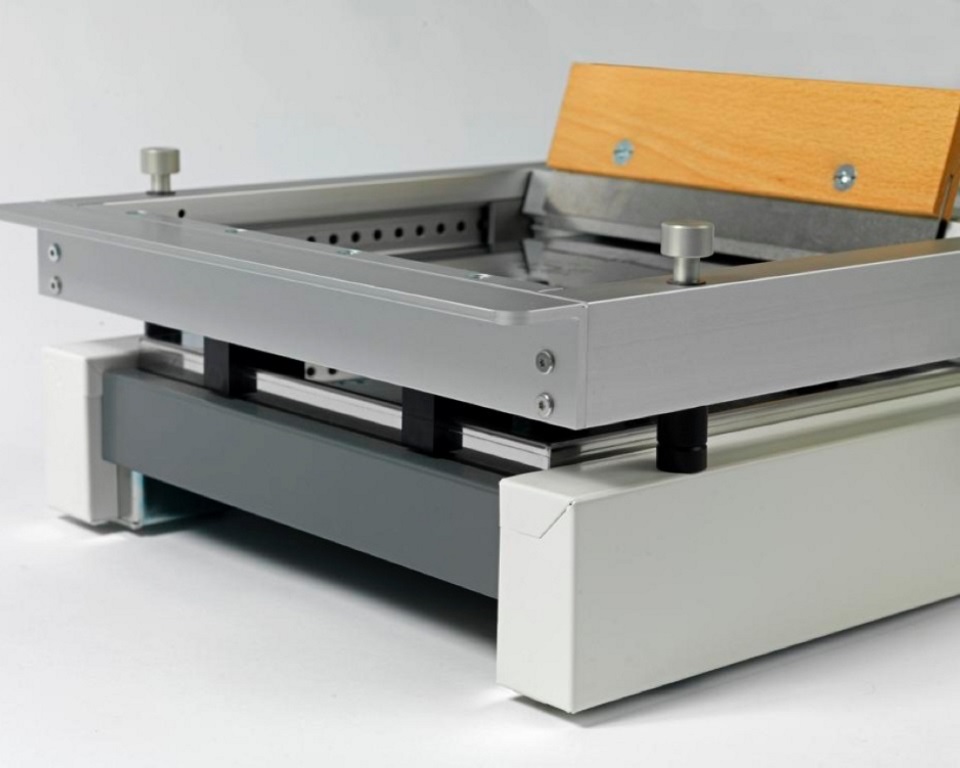

eC-stencil-mate
Asztali forrasztó paszta nyomtató berendezés, egyszerű csap-regisztrációs rendszerrel.
Az eC-stencil-mate egy egyszerű és költséghatékony megoldás forrasztó paszta nyomtatáshoz, amely nem igényel hosszadalmas kézi beállítást csap-regisztrációs rendszerének köszönhetően. A berendezéshez megfizethető, keret nélküli, rozsdamentes acél stencileket kínálunk. A merev, precíziós tervezésű konstrukció kiváló ismételhetőséget biztosít a kis sorozatok nyomtatásához.
A nyomtatás után fontos a nyomtatott áramkör és a stencil függőleges szétválasztása, ami a finom rajzolatú munkáknál lehet kritikus fontosságú a pontosság eléréséhez. A mágneses tartók és alátétek lehetőséget biztosítanak ahhoz, hogy a nyomtatás a már alkatrészeket tartalmazó lap második oldalára is megtörténhessen.
Hasznos linkek:
eC-regisztrációs rendszer
Kezelési útmutató
Biztonsági előírások
A doboz a következőket tartalmazza:
- 1x eC-stencil-mate
- 1x eC-squeegee
- 2x pozícionáló blokk
- 4x PCB tartó csap
- 2x PCB saroktartó csap
További kiegészítőket és pótalkatrészeket kínálunk (pl. forrpaszta, stb.) a következő oldalakon: eC-kiegészítők / eC-pótalkatrészek
A szállítás raktárról történik 5 munkanapon belül. Amennyiben a berendezés nem elérhető, az átfutási idő legfeljebb 8 hét lehet. A szállítási határidőt a megrendeléskor visszaigazoljuk. Minden berendezést megfelelően csomagolunk a biztonságos és megbízható szállítás érdekében. A szállítás teherautóval történik, az online felületen kiszámított költséggel. A szállítási idő a magyarországi raktárunktól való távolságtól függ.
A berendezést 12 hónapos garanciával szállítjuk. A meghibásodott berendezéseket az eredeti csomagolásban kell visszaküldeni az Eurocircuits részére, ahol ellenőrzik és javítják azt vagy indokolt esetben kicserélik. Ez nem vonatkozik a kiegészítőkre és a pótalkatrészekre. A visszaküldés költségeit a feladó fizeti.
Max. PCB méret | 350 mm x 250 mm |
Berendezés mérete | 670 mm (hosszúság) x 470 mm (szélesség) x 190 mm (magasság) |
Berendezés súlya | Kb. 19 kg |
Mekkora méretű alkatrészek nyomtathatók az eC-stencil-mate segítségével?
-
Tapasztalataink szerint a 0.50 mm-es átlépés esetén optimális a nyomtatás. A 0.40 mm-es átlépés esetén is lehetséges a nyomtatás, de azt javasoljuk, hogy a stencilen 5%-kal kisebb kivágásokat alkalmazzon.
Miért rozsdamentes acélt alkalmazunk az eC-squeegee (paszta lehúzó eszköz) esetében?
- A rozsdamentes acél ellenáll a vegyi anyagoknak.
- A rozsdamentes acél keménységéből adódóan nem tud több forraszpasztát átpréselni a stencil kivágásain keresztül, mint amennyi szükséges. Poliuretán vagy műanyag esetén ez kevésbé szabályozható a puhaságuk miatt.
- A rozsdamentes acéllal nagyobb a kontroll a nyomtatás során.
- A legtöbb professzionális beültető cég rozsdamentes acélt használ.
