A Rétegfelépítés szerkesztő egy olyan okos eszköz a Visualizerben, amely a rétegfelépítésre vonatkozó előírásokat és gyártási limitek foglalja magában, illetve árkalkulációs útmutatást nyújt a költséghatékony rétegfelépítés meghatározásában a PCB számára.

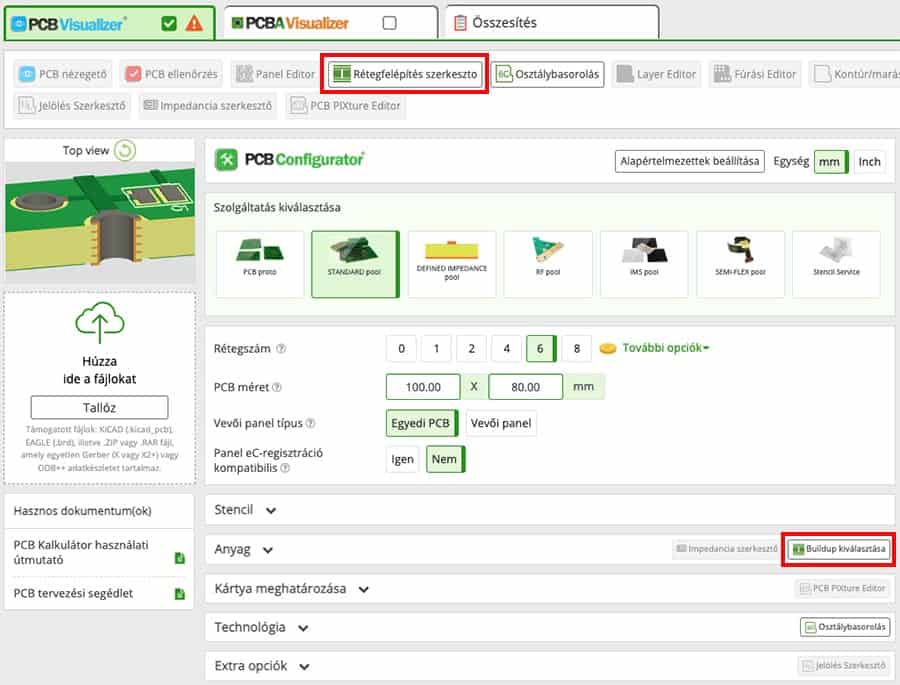

A Rétegfelépítés szerkesztő megnyitásához kattintson a PCB Configuratorban (a PCB Visualizer középső részén) elérhető két “Rétegfelépítés szerkesztő” gomb valamelyikére.

PCB Configurator - Rétegfelépítés szerkesztő

Ez két különböző módon nyílhat meg egy felugró ablakban, attól függően, hogy a PCB dokumentáció feltöltésre került vagy sem:

  • Nincs feltöltött PCB dokumentáció vagy feltöltött dokumentáció gyors elemzéssel
  • PCB dokumentáció feltöltve és teljes elemzés befejezve

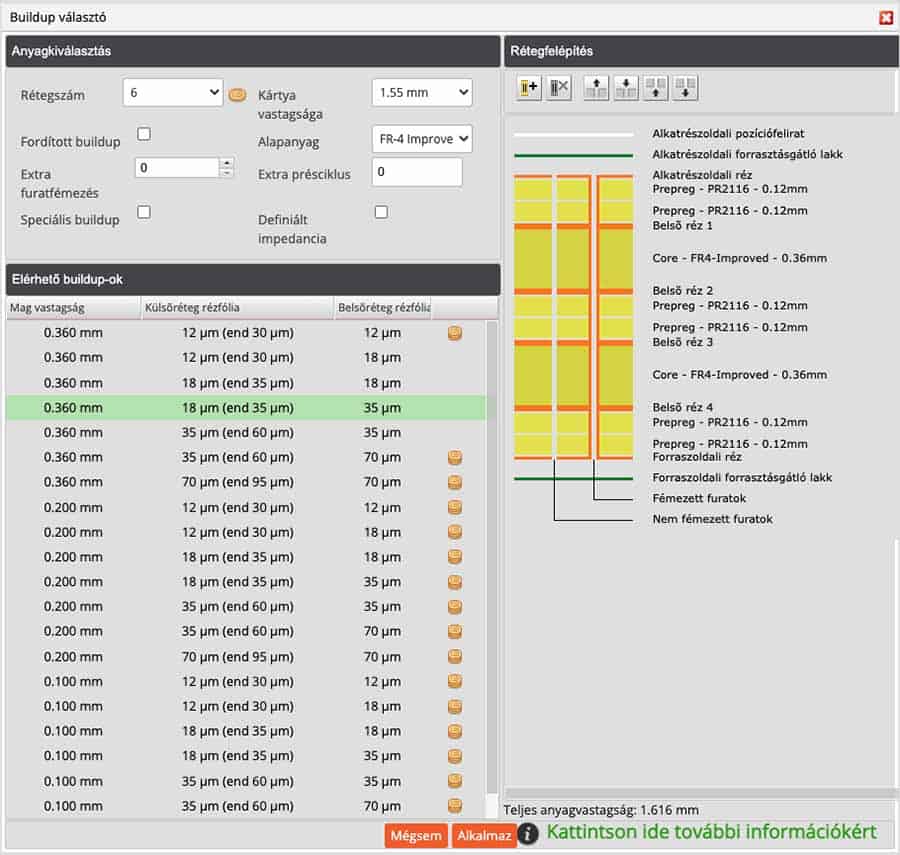

Rétegfelépítés szerkesztő dokumentáció nélkül vagy gyors elemzéssel

A Rétegfelépítés szerkesztő elérhető feltöltött dokumentáció nélkül, vagy ha csak egy gyors elemzés futott le.

Megnyitáskor az alábbi 3 szekció lesz elérhető:

  • Anyag – a rétegszám, az alapanyag, a kártya vastagság, stb. kiválasztásához
  • Rétegfelépítés – a kiválasztott rétegfelépítés grafikus ábrázolása
  • Elérhető rétegfelépítések – megmutatja a rendelkezésre álló és választható, előre definiált rétegfelépítéseket

Rétegfelépítés szerkesztő feltöltött dokumentáció nélkül

MEGJEGYZÉS


  • Amennyiben befejezte az összes módosítást, kattintson az ablak alján található “Alkalmaz” gombra, ami bezárja a szerkesztőt és frissíti az információkat a PCB Configuratorban.
  • Amennyiben nem kívánja megtartani a változtatásokat, akkor kattintson az “Alkalmaz” gomb mellett található “Mégsem” gombra, ez bezárja a szerkesztőt és elveti az elvégzett módosításokat.

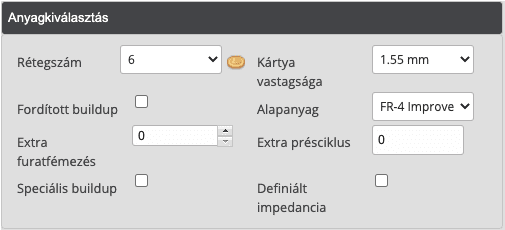

Anyag szekció

Ebben a szekcióban kiválaszthatja a PCB felépítéséhez használt anyagokat és konfigurációt, illetve módosíthatja a paramétereket, amelyek grafikusan megjelennek a rétegfelépítés szekcióban.

Rétegfelépítés szerkesztő - Alapanyag szekció

MEGJEGYZÉS


  • Amennyiben egy paraméter mellett pénzérme jelenik meg, az azt jelzi, hogy a kiválasztott paraméter növeli a PCB költségét.
  • Egy érme kis áremelkedést jelent, de a kiválasztott paramtéret továbbra is rendelésösszevonásra alkalmas technológia marad. Több érme esetén azonban egyedi technológiáról beszélünk és a rendelésösszevonás nem alkalmazható, így magasabb a költség, mivel a gyártási panelra csak az adott PCB kerülhet.

Rétegek száma

A PCB rézrétegek számának kiválasztása.

Kártya vastagság

A nyomtatott áramköri lap szükséges névleges vastagságát jelenti.

Hasznos link:
Kész PCB vastagság tűrések (PCB gyártási tűrések értelmezése)

Fordított rétegfelépítés

A normál rétegfelépítésnél a belső rétegekhez magokat, a külső rétegekhez pedig rézfóliával borított prepreget használunk. A fordított felépítés azoban mind a belső, mind a külső rétegekhez magokat használ, a magok között pedig prepregek vannak.

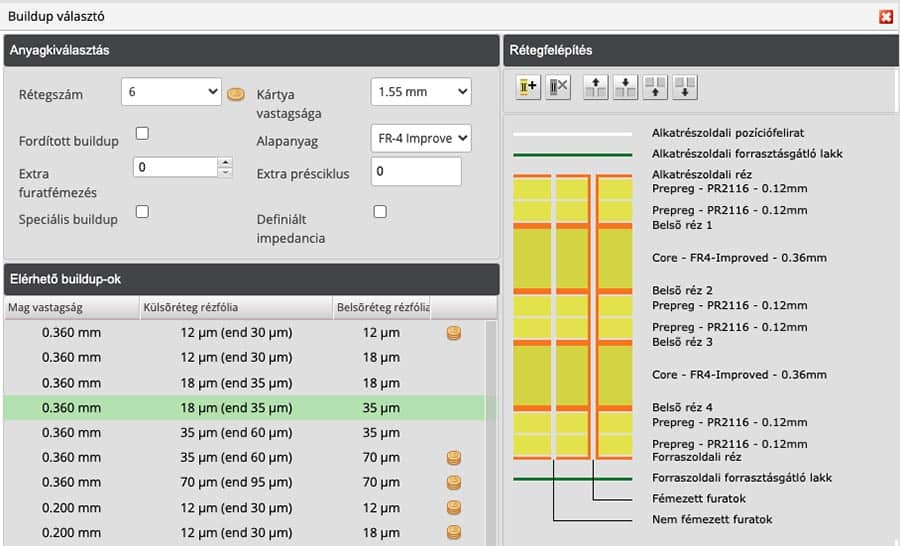

Rétegfelépítés szerkesztő - Standard rétegfelépítés

Standard rétegfelépítés

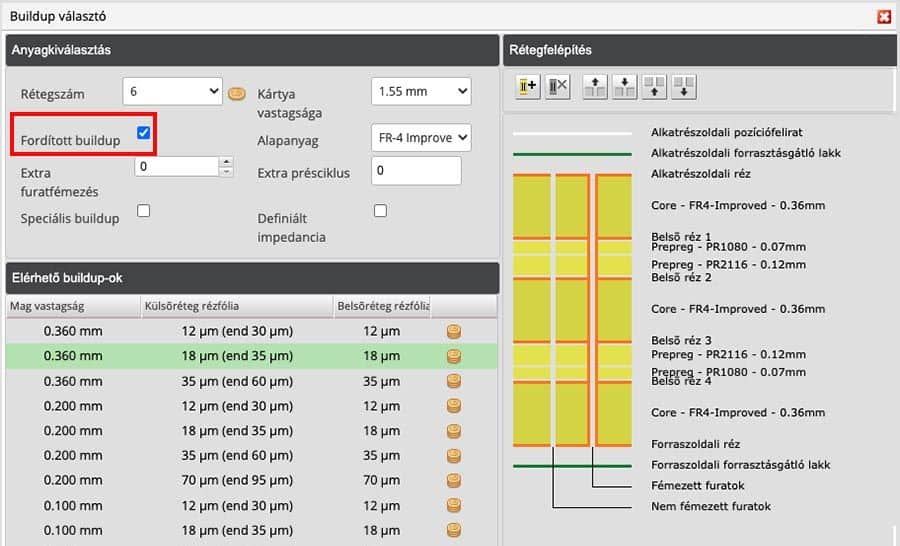

Rétegfelépítés szerkesztő - Fordított rétegfelépítés

Fordított rétegfelépítés

Alapanyag

Válassza ki az alapanyag típusát a legördülő listából, amelyet a nyomtatott áramköri lap legyártásához használni kíván.

A rendelkezésre álló anyagtípus a PCB konfigurátorban kiválasztott szolgáltatástól függ (PCB Proto, STANDARD pool, DEFINED IMPEDANCE pool, RF Pool stb.).

Hasznos link:
Alapanyag adatlapok

Extra furatfémezés

A zsákfuratok és eltemetett furatok további gyártási lépéseket igényelnek a szekvenciális rétegfelépítés részeként.

Amennyiben a tervéhez zsákfuratokra vagy eltemetett furatokra van szükség, akkor használja ezt az opciót azok hozzáadásához.

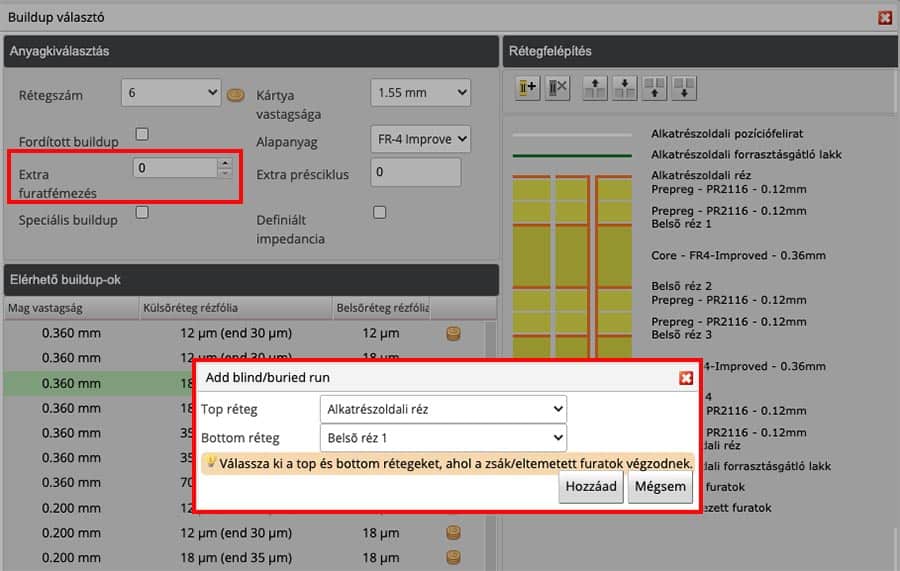

Zsákfuratok és eltemetett furatok hozzáadása

Válassza ki ezt az opciót a felfelé mutató nyílra kattintva az alábbiak szerint.

Rétegfelépítés szerkesztő - Zsákfuratok és eltemetett furatok hozzáadása

Megnyílik egy felugró ablak, ahol megadhatja, hogy az átvezető furat melyik rétegen kezdődik és végződik, majd kattintson a ‘Hozzáad’ gombra.

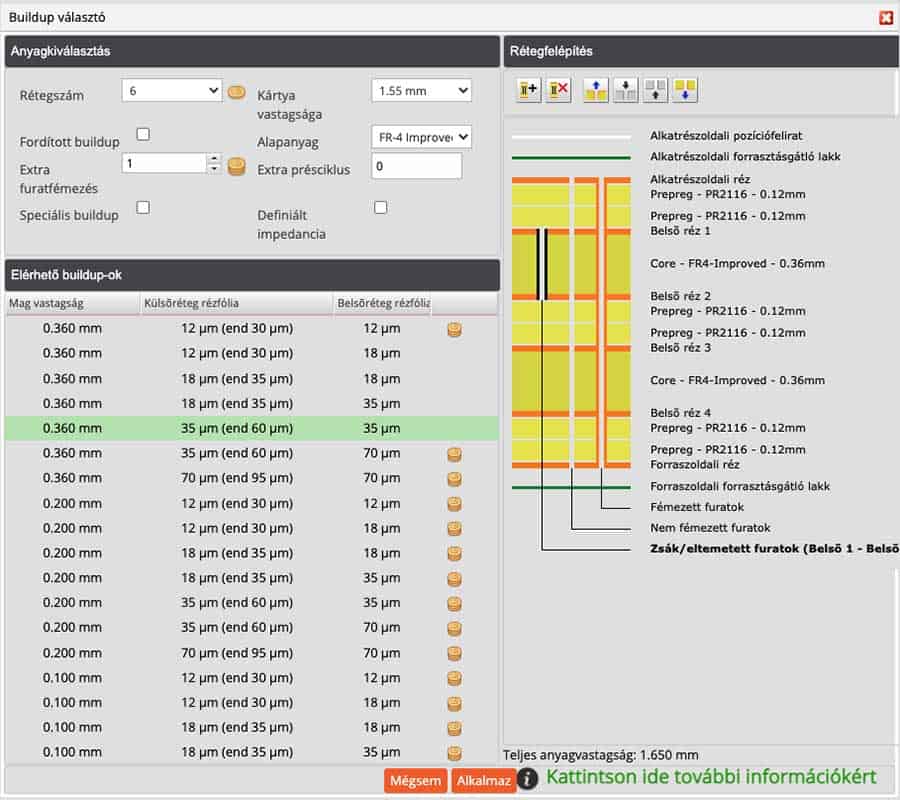

Ezután frissül az előnézeti kép a Rétegfelépítés szakaszban, ahol látható a hozzáadott zsák- vagy eltemetett furatozás.

Blind or buried vias added-Web

További futások hozzáadásához kattintson ismét a felfelé mutató nyílra.

Zsákfuratok eltávolítása

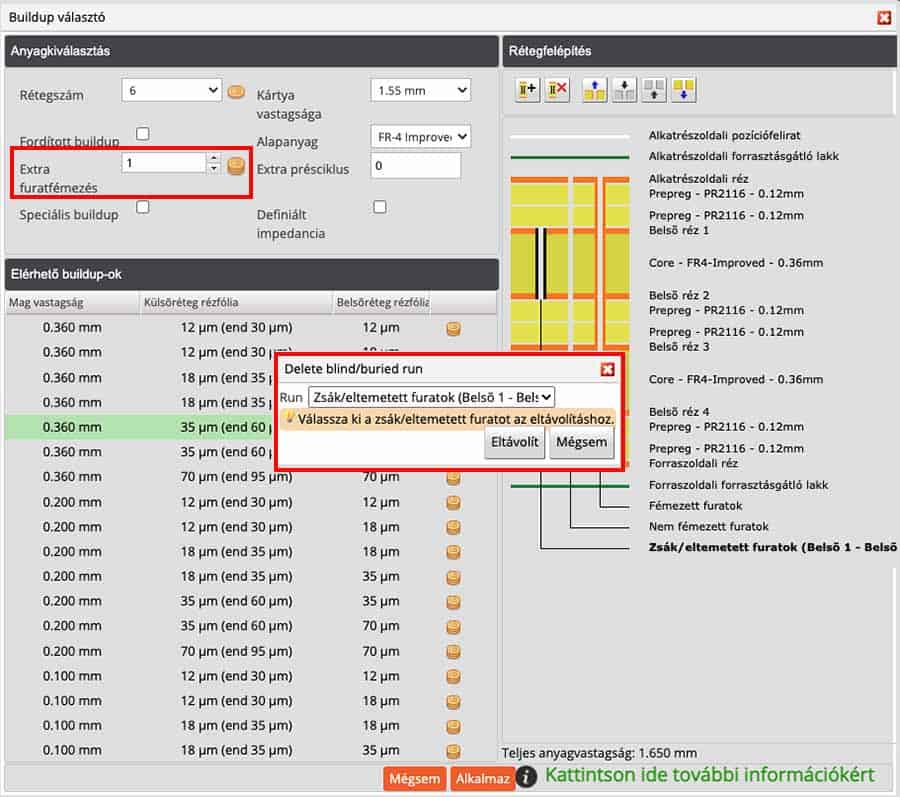

Amennyiben el szeretne távolítani egy futást, kattintson a lefelé mutató nyílra majd válassza ki a felugró ablakból, hogy melyik futást szeretné törölni, és kattintson a “Eltávolít” gombra.

Removing blind or buried vias-Web

Ezután frissül az előnézeti kép a Rétegfelépítés szakaszban.

MEGJEGYZÉS


  • Az átvezető furatnak mindig páros számú rézrétegen kell áthaladnia.
  • Az átvezető furatok nem végződhetnek a mag felső oldalán.
  • Az átvezető furatok nem kezdődhetnek a mag alsó oldalán.
  • A zsákfuratok és eltemetett furatok nem kezdődhetnek vagy végződhetnek egy másik zsákfurat és eltemetett furat belsejében vagy végén, kivéve, ha az egyik teljesen a másikba van zárva (ez többletköltséget jelent, mivel további préselési ciklusra van szükség).


Hasznos link:
Zsákfuratok és eltemetett furatok

Extra présciklusok (nem szerkeszthető)

Ez a paraméter azt jelzi, hogy hány extra préselési cikluson megy keresztül a build-up a fent leírt szekvenciális rétegfelépítés részeként.

Csak tájékoztató jelleggel jelenik meg, és nem szerkeszthető paraméter.

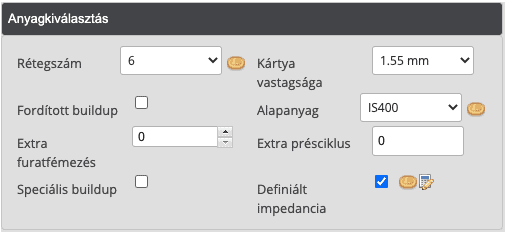

Definiált impedancia

Amennyiben ezt az opciót választja, akkor csak a DEFINED IMPEDANCE pool szolgáltatáshoz rendelkezésre álló felépítéseket mutatja meg a Rétegfelépítés szerkesztő.

Továbbá megjelenik egy számológép ikon az Impedancia kalkulátorunkhoz.

Rétegfelépítés szerkesztő - Impedancia kalkulátor

Az “Alkalmaz” gombra kattintva a PCB Configurator nézetben a szolgáltatás DEFINED IMPEDANCE poolra változik.

Hasznos link:
DEFINED IMPEDANCE pool

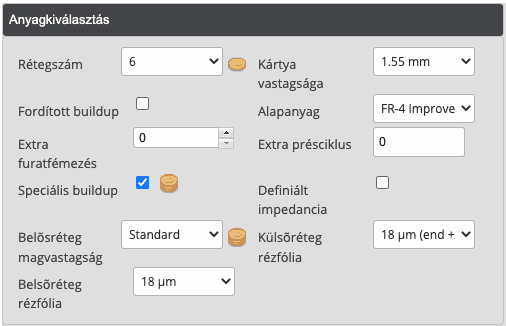

Speciális rétegfelépítés

A speciális rétegfelépítések értelemszerűen nem szerepelnek a standard rétegfelépítések között, ahogyan az a Rétegfelépítés szekcióban látható.

Ennek az opciónak a kiválasztásakor 3 további paraméter válik elérhetővé és módosíthatóvá:

  • Belső réteg magvastagság
  • Külső réteg rézfólia (kiinduló vastagság)
  • Belső réteg rézfólia

Rétegfelépítés szerkesztő - Speciális rétegfelépítés

A fenti 3 paraméter bármelyikének módosításához kattintson a lefelé mutató nyílra, és válassza ki a kívánt paramétert a rendelkezésre álló listából, hogy megfeleljen az Ön igényeinek.

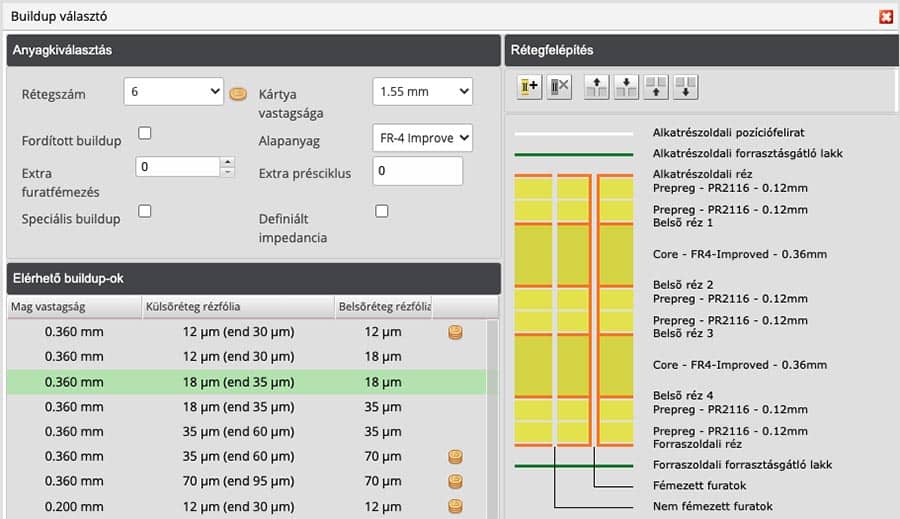

Elérhető rétegfelépítés szekció

Több mint 940 előre definiált standard rétegfelépítés áll rendelkezésre.

A Rétegfelépítés szekció megjeleníti az összes rendelkezésre álló standard rétegfelépítést a PCB Configuratorban és/vagy az Anyag szekcióban kiválasztott paramétereknek megfelelően.

A kivánt rétegfelépítés kiválasztásához egyszerűen kattintson a kíván build-upra.

Látni fogja, hogy a Rétegfelépítés szekcióban az előnézeti kép megváltozik, és a kiválasztott rétegfelépítés jelenik meg.

Kattintson az “Alkalmaz” gombra a mentéshez. A szerkesztő bezárul, és visszavezeti Önt a PCB Configuratorba.

Az Elérhető rétegfelépítés szekcióban 3 oszlop található.

  • Magvastagság – Ez az egyes magok vastagsága a rétegfelépítésben..
  • Külső réteg rézfólia – Ez mutatja a külső réteg réz kiinduló és végső vastagságát.
  • Belső réteg rézfólia – Ez mutatja a belső réteg réz vastagságát.

Egyes réteg felépítéseknél a jobb szélen megjelenő pénzérmék azt jelzik, hogy ez a rétegfelépítés növeli a PCB árát.

A legköltséghatékonyabb rétegfelépítéseknél nincs pénzérme.

Rétegfelépítés szerkesztő - Standard rétegfelépítés

Hasznos linkek:
Rézvastagság tűrések (PCB gyártási tűrések értelmezése)
Galvanizálás (PCB gyártás lépésről lépésre)

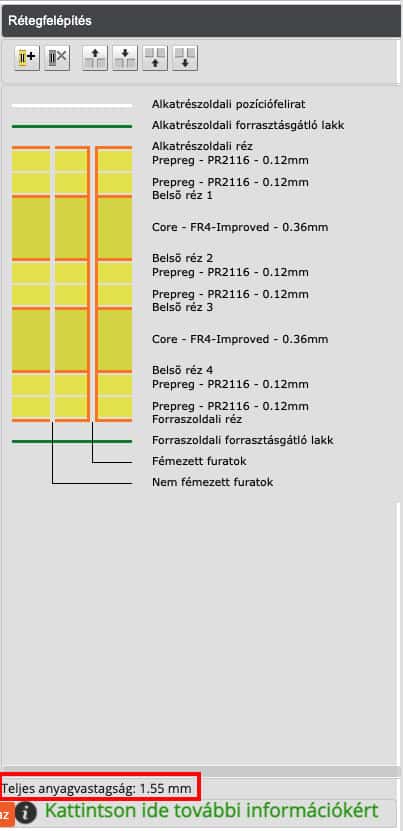

Rétegfelépítés szekció

A PCB Configuratorban és/vagy a Rétegfelépítés szerkesztőben kiválasztott paraméterek alapján a rétegfelépítés előnézeti képét mutatja.

A PCB névleges teljes anyagvastagsága a szekció alján látható.

Rétegfelépítés szerkesztő - Névleges teljes anyagvastagság

FONTOS


  • A módosítások mentéséhez kattintson az “Alkalmaz” gombra.
  • Ez bezárja a szerkesztőt, és frissíti a paramétereket a PCB Configuratorban, beleértve az árat is amennyiben indokolt.

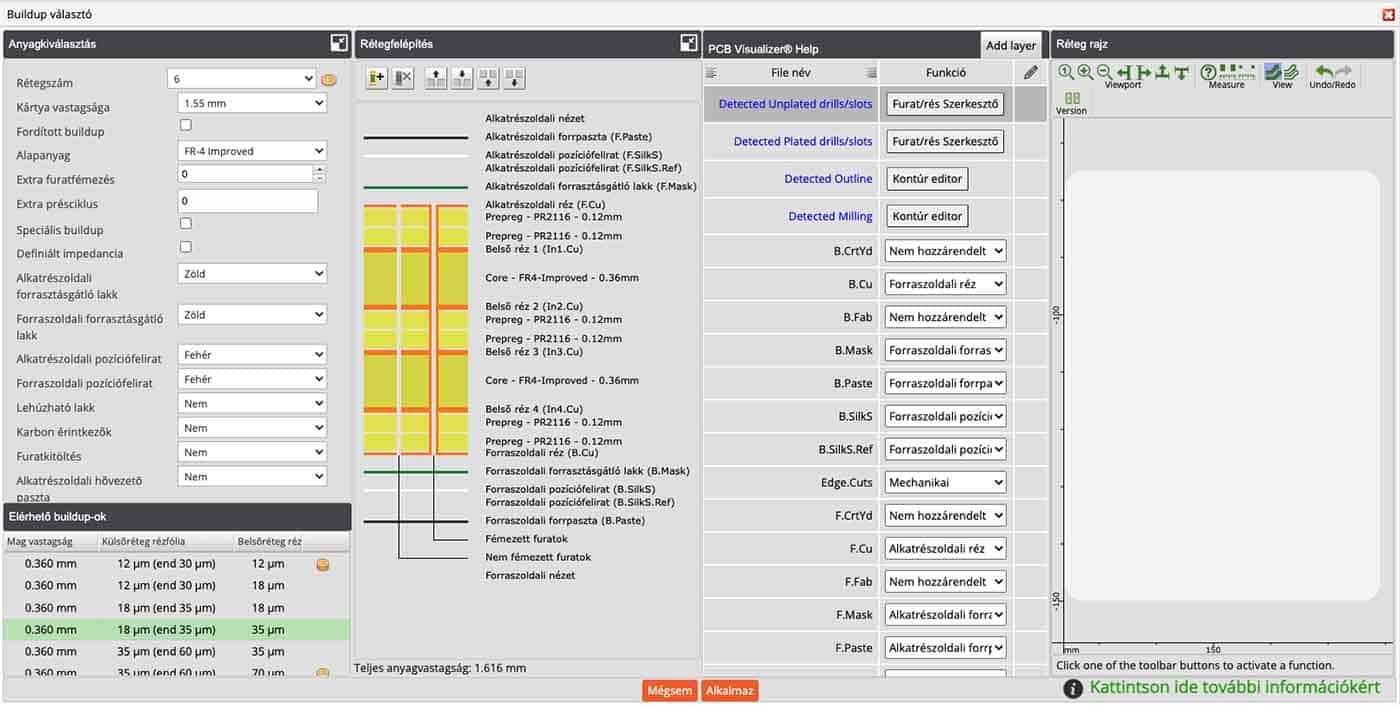

Rétegfelépítés szerkesztő feltöltött dokumentációval és teljes elemzéssel

A Rétegfelépítés szerkesztő megnyitása ugyanazzal a módszerrel történik dokumentáció feltöltéssel vagy anélkül.

Amennyiben feltöltötte a dokumentációt és lefuttatta a teljes elemzést (csak akkor érhető el, ha a munkát elmentette a Bevásárlókosárba), akkor a szerkesztő azonban másképp néz ki.

A fő különbség az, hogy most a Rétegfelépítés szerkesztő a Réteg szerkesztővel van kombinálva az alábbiak szerint.

Rétegfelépítés szerkesztő a Réteg serkesztővel kiegészülve

További részletekért tekintse meg Réteg szerkesztő használati útmutató oldalunkat.

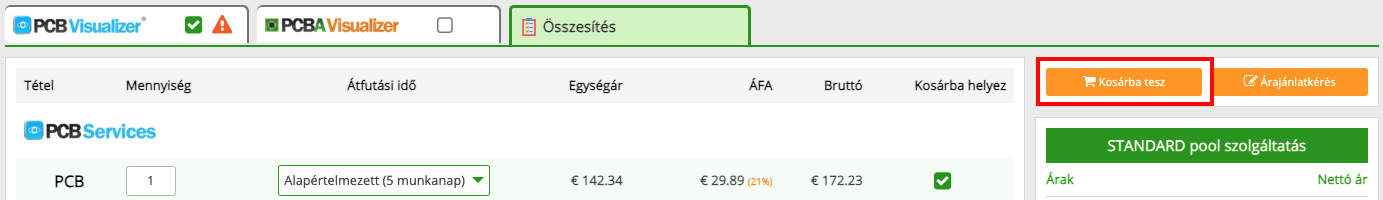

Módosítások mentése

Az elvégzett módosítások mentéséhez és az ablak bezáráshoz először kattintson az “Alkalmaz” gombra a Rétegfelépítés szerkesztő ablak alján.

Ezután válassza ki az “Összesítés” fület vagy a “Tovább az összefoglaláshoz” gombot, majd kattintson a “Kosárba tesz” gombra.

Összesítés - Kosárba tesz
