Beültetéssel rendelt nyomtatott áramköri lapok esetében Anyagjegyzék (BOM) és Alkatrész elhelyzési lista (CPL) feltöltése szükséges.

A BOM fájl a nyomtatott áramköri lapra beültetendő alkatrészekre vonatkozó információkat tartalmazza.

Minimálisan szükséges információk:

  • Gyártói cikkszám (MPN)
  • Alkatrészek referenciajelölései (C1, C2, R1, R2, IC1 stb.)
  • Mennyiség

Hasznos kiegészítő információk, amelyeket szintén ajánlott feltüntetni:

  • Gyártó
  • Alkatrész teljes leírása
  • Alkatrész értéke (10k, 20pF, LED/Zöld stb.)
  • Beszállító
  • Beszállítói cikkszám (SPN)
  • Alkatrész tokozása (1206, BGA, SMD stb.)

A cél a felhasználandó alkatrészek egyértelmű meghatározása.

BOM adatbeviteli formátumok

A támogatott adatbeviteli formátumok a következők: .xls, .csv, .txt, .ods.

FONTOS


    • Nem tudjuk elfogadni a natív CAD fájlokból származó BOM adatokat, mivel azok többnyire hiányosak.


Excel fájlok

Az adatkategóriák külön oszlopban vannak elválasztva (MPN, Referenciajelölő, Mennyiség stb.).

BOM fájl

BOM fájl Excel formátumban


CSV fájlok

Ezek a fájlformátumok vagy egy elválasztójelet, például vesszőt (,) vagy tabulátor stb. használnak az egyes oszlopok adatainak elválasztására.

BOM-Comma-Delimited-File

BOM fájl vesszővel elválasztott formátumban


BOM-Tab-Delimited-File

BOM fájl tabulátorral elválasztott formátumban

BOM adatok feltöltése

A BOM adatok feltölthetők a PCB adatokkal együtt, illetve később a Bevásárlókosárban frissíthető az adott tételnél. Továbbá PCB adatok nélkül is feltölthető az alkatrészek elérhetőségének és árának ellenőrzéséhez, illetve előrendeléshez.

FONTOS


  • BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett az Eurocircuits fiókjába. Javasoljuk, hogy a PCB és BOM adatok feltöltése előtt végezze el a bejelentkezést
  • Amennyiben nem rendelkezik még Eurocircuits fiókkal, végezze el az ingyenes regisztrációt itt.

BOM adatok feltöltése PCB adatokkal

Két módszer áll rendelkezésre a feltöltésre: az Eurocircuits honlapjának főoldaláról vagy az árkalkulátorból.

1. módszer – Eurocircuits honlapjának főoldaláról

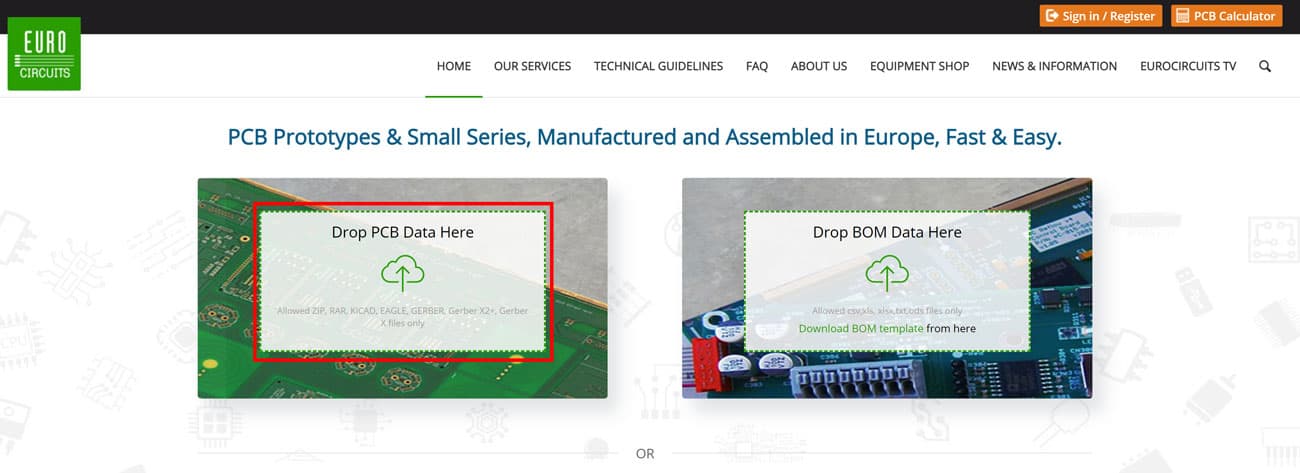

A főoldalon egyszerűen húzza a PCB adatfájlt a PCB adatok behúzása mezőbe, vagy kattintson a bal egérgombbal a mezőre a tallózáshoz.

Home-Page-Drag-and-Drop

Ezt követően a megnyíló ablakban a BOM adatok feltöltése narancssárga gombra (jobbra lent) kell kattintani.

Add-BOM-with-PCB-M1

Az új képernyőn lehetősége van a BOM fájl behúzására vagy tallózására.

Upload-BOM-with-PCB-M1

Ezt követően lehetősége van feltölteni a CPL adatokat, vagy kihagyssára is kerülhet és később is feltölthető.

MEGJEGYZÉS


  • Amennyiben PCB adatokat EAGLE .brd vagy KiCad fájlból töltötte fel, abban az esetben külön CPL fájl feltöltésére nincs szükség, mivel ezek a formátumok tartalmazzák a CPL adatokat.
A következő képernyőn a Teljes PCB elemzés vagy a PCB konfigurátor lehetőségek közül választhat.Select-Fast-a-Full-Analysis
Teljes PCB elemzés

Bejelentkezést igényel az Eurocircuits fiókba. Teljes DRC ellenőrzést végez a nyomtatott áramköri lapon, valamint a BOM és CPL adatokon (amennyiben rendelkezésre állnak), ami az adatok bonyolultságától függően néhány percet vehet igénybe.

Miután befejeződött, megnyílik a PCB konfigurátor, ahol láthatja az árkalkulációt, valamint az alkatrészek elérhetőségét.

Emellett áttekintheti a PCB elemzését. A Visualizer eszközeivel megnézheti az esetleges problémákat, és javíthatja azokat.

PCB konfigurátor

DRC ellenőrzés nélkül nyílik meg a PCB konfigurátor, vizuálisan megjelenítve a feltöltött adatokat. Lehetősége van arra is, hogy a nyomtatott áramköri laphoz különböző gyártási opciókat válasszom.

Gyors árkalkuláció esetén érdemes ezt az opciót választani, illetve amennyiben azonnali vizuális visszalejzést szerertne kapni a nyomtatott áramköri lapról. A BOM és CPL adatok ellenőrzéséhez be kell jelentkeznie az Eurocircuits fiókba.

Miután bejelentkezett, áttekintheti BOM adatokat, ellenőrizheti az alkatrészek elérhetőségét, az árakat, és szükség esetén módosíthatja az alkatrészeket.

2. módszer – Árkalkulátorból

A BOM adatok feltöltéséhez először meg kell nyitnia az Árkalkulátort a következő lehetőségek egyikével:

  • Az Eurocircuits weboldalának jobb felső sarkában található narancssárga Árkalkulátor gombra kattintva.
  • Az Eurocircuits honlapjának kezdőoldalán a naracssárga Árkalkuláció gombra kattintva a Gyors kalkuláció szekcióban.
  • Az Eurocircuits fiókba való bejelentkezést követően az Árkalkuláció és rendelés menüpontra kattintva.

Upload-BOM-with-PCB-M2

Árkalkulátor gomb a nyitóoldalon



Calculate-and-Order

Árkalkuláció és rendelés menüpont a felhasználói fiókban


Bármelyik fenti opció kiválasztásával megnyílik az Árkalkulátor, annyi különbséggel, hogy amennyiben be van jelentkezve, a bal oldali menü továbbra is látható marad.

PCB-Calculator-PCB-Drag-and-Drop

Itt lehetősége van a PCB adatok behúzására a PCB adatok behúzása mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.

Ezt követően vizuálisan megjelenítjük az adatokat DRC ellenőrzés nélkül.

PCB-Calculator-PCBA-Tab

Ezután a PCBA Visualizer fülre kattintva behúzható a BOM fájl az Ide húzza a BOM fájlt mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.

PCBA-Visualizer-BOM-D-and-D

Az adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.

MEGJEGYZÉS


  • BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett az Eurocircuits fiókjába.

BOM adatok feltöltése PCB adatok nélkül

Két módszer áll rendelkezésre a feltöltésre: az Eurocircuits honlapjának főoldaláról vagy az árkalkulátorból.

1. módszer – Eurocircuits honlapjának főoldaláról

A főoldalon egyszerűen húzza a BOM adatfájlt a BOM adatok behúzása mezőbe, vagy kattintson a bal egérgombbal a mezőre a tallózáshoz.

Upload-BOM-without-PCB-M3

Ezután válassza a PCB adatok kihagyása opciót!

Upload-BOM-Skip-PCB-Data

Szükség esetén módosítsa a PCB mennyiségét, és kattintson a Tovább a konfigurátorhoz gombra.

Upload-BOM-PCB-QTY

Megnyílik a PCBA Visualizer.

Az adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.

MEGJEGYZÉS


    • BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett Eurocircuits fiókjába.

2. módszer – Árkalkulátorból

A BOM adatok feltöltéséhez először meg kell nyitnia az Árkalkulátort a következő lehetőségek egyikével:

  • Az Eurocircuits weboldalának jobb felső sarkában található narancssárga Árkalkulátor gombra kattintva.
  • Az Eurocircuits honlapjának kezdőoldalán a naracssárga Árkalkuláció gombra kattintva a Gyors kalkuláció szekcióban.
  • Az Eurocircuits fiókba való bejelentkezést követően az Árkalkuláció és rendelés menüpontra kattintva.

Upload-BOM-with-PCB-M2

Árkalkulátor gomb a nyitóoldalon



Calculate-and-Order

Árkalkuláció és rendelés menüpont a felhasználói fiókban


Bármelyik fenti opció kiválasztásával megnyílik az Árkalkulátor, annyi különbséggel, hogy amennyiben be van jelentkezve, a bal oldali menü továbbra is látható marad.

Most válassza a PCBA Visualizer fület.

Select-PCBA-Visualizer-Tab

Itt lehetősége van a BOM adatok behúzására a BOM adatok behúzása mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.

PCBA-Visualizer-BOM-D-and-D

A BOM adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.

MEGJEGYZÉS


  • BOM adatait csak abban az esetben tudja megtekinteni vagy szerkeszteni, amennyiben bejelentkezett Eurocircuits fiókjába.

BOM adatok feltöltése mentett kosárelembe

Először be kell jelentkeznie Eurocircuits fiókjába, majd a bal oldali menüből válassza a Bevásárlókosár menüpontot.

Selecting-Shopping-Basket

Ezt követően a Bevásárlókosárban lévő tételek kilistázásra kerülnek, majd egyszerűen kattintson a megfelelő kosárelemnél az Assembly Visualizer linkre a dedikált oszlopban a BOM adatok feltöltéséhez vagy cseréjéhez.

Select-Item-in-Assembly-Column

Ezután megnyílik a PCB Visualizer, ahol lehetősége van a BOM adatok behúzására a BOM adatok behúzása mezőnél vagy a Tallózás gombra kattintva is megnyithatja azt.

PCBA-Visualizer-BOM-D-and-D

A BOM adatok feltöltésre kerülnek és ellenőrizheti az alkatrészek elérhetőségét, árát és szükség esetén módosíthatja azokat.

Az adatok mentéséhez válassza a Tovább az összesítéshez gombot!

PCBA-Proceed-to-Summary

Ezután kattintson a Kosár módosítása gombra!

Summary-Save-Changes

A BOM adatok ezzel mentésre kerülnek a nyomtatott áramköri laphoz a meglévő kosárelemnél.

Miért nyílt meg a BOM szerkesztő?

Időnként a BOM szerkesztő megnyílhat a BOM adatok feltöltése közben, ami kétértelmű információkra utal az adatokban.

A BOM szerkesztő egy figyelmeztető üzenettel nyílik meg, és kéri Önt, hogy tegye meg a szükséges lépéseket, melynek végeztével az adatfeltöltés véglegesítésre kerül.

BOM-Upload-Editor-Message

Lehetőség van új BOM adatok feltöltésére is a probléma megoldása érdekében.

Amennyiben segítségre van szüksége, kérjük, lépjen kapcsolatba velünk Online chat szolgáltatásunkon keresztül vagy elérhetőségeink egyikén.
