Bevezető

A PCBA Visualizer CPL betöltésre vonatkozó használati útmutatója végigvezeti Önt a CPL adatok betöltéséhez szükséges lépéseken.

CPL betöltése

A beültetési adatok előkészítésének második része az Alkatrészlistából (CPL = Component Placement List) áll. Más néven Centroid fájl, XY fájl, Pozíció fájl, Pick & Place fájl. Ez a fájl határozza meg az alkatrészek pontos helyét a nyomtatott áramköri lapon, magát az alkatrészt pedig a referencia jelölő azonosítja. Emellett szükségünk van az alkatrészek pozíciójára X és Y koordináták formájában. Ha lehetséges, a súlypontok kerüljenek megadásra a PIN 1 pozíciók helyett. Végül szükség van az alkatrész forgatási irányára is fokban megadva.

Amennyiben a kártya mindkét oldalán vannak alkatrészek, az alkatrésznél meg kell említeni melyik oldalra kerüljön.

Amennyiben Eagle BRD fájlokat szolgáltat, akkor nem kell CPL. Ezt az információt automatikusan kinyerjük a BRD fájlból. A KiCAD fájlok hasonló importálási módján egyelőre még dolgozunk.

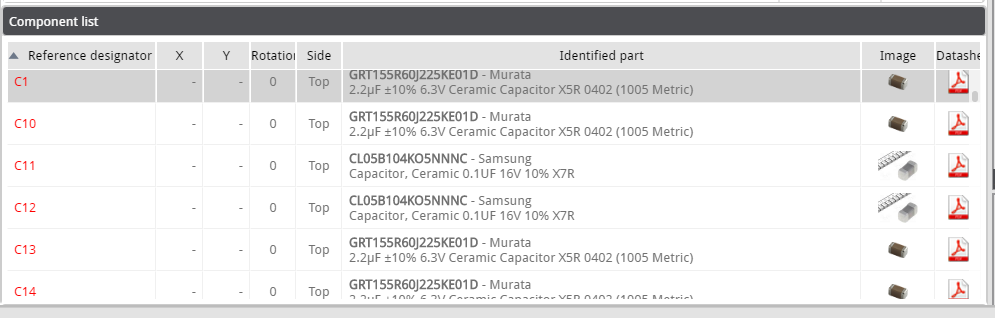

Amennyiben nincs betöltve helymeghatározási információ, akkor a BOM-ban a referencia jelölésével megadott összes elem megjelenik az alkatrészek listájában, pozíció meghatározás nélkül.


Használja a CPL betöltése gombot a jobb felső sarokban a CPL fájl betöltéséhez!


CPL fájl kiválasztása

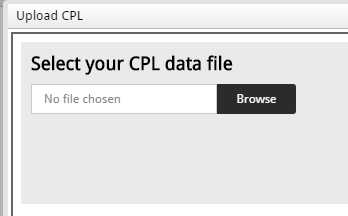

Amennyiben még nem töltött be CPL fájlt, akkor a CPL feltöltése ablakban megjelenik a Tallózás gomb, hogy kiválaszthassa a feltöltendő CPL fájlt.

Amennyiben egy CPL fájl már fel lett töltve, a rendszer erre figyelmeztet és lehetővé teszi, hogy egy új CPL fájlt válasszon vagy újra betöltse a már feltöltött CPL fájlt.


Oszlopok meghatározása

Tekintse meg a BOM oszlopok meghatározása című részt!

Hasznos adatok kijelölése

Tekintse meg a BOM hasznos adatok kijelölése részt!

Oszlop felépítés meghatározása

Kattintson a Tovább gombra a szerkesztéshez.

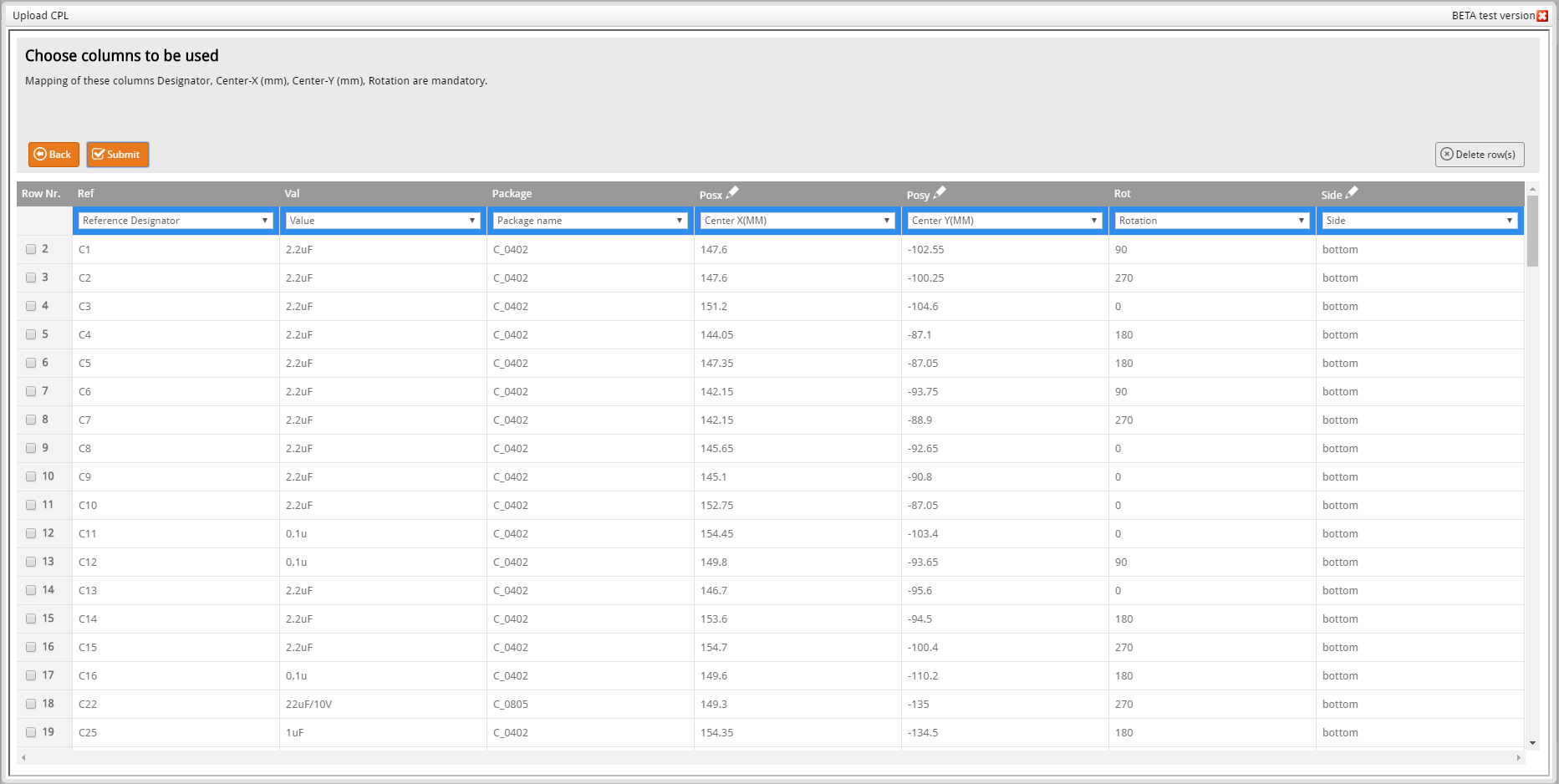

A betöltött adatok helyes értelmezéséhez meg kell adnia a jelentését az egyes oszlopoknak.


Minden oszlop tetején van egy legördülő menü a lehetséges megnevezésekkel. A következő címkék állnak rendelkezésre:

  • Referencia jelölés – Az alkatrész referencia jelölése
  • X középpont / Y középpont – Az alkatrész súlypontjának X/Y koordinátái. Használja a image32 ikont a koordináta mértékegységének megadásához. Milliméter az alapértelmezett mértékegység. Amennyiben a mértékegység a megadott értékeknél is meg van adva (pl. 147,6 mm), az minden esetben elsőbbséget élvez az oszlopnál definiált mértékegységgel szemben.
  • Forgatás – Az alkatrész forgatása fokban megadva. A pozitív értékek az óramutató járásával ellentétes irányban vannak.
  • Oldal – A nyomtatott áramkör oldala, ahol az alkatrészt el kell helyezni. A image32 ikon segítségével határozhatja meg a felépítést a fájlban szereplő értékek, valamint a beépített felső és alsó értékek között.

Küldés

Kattintson a küldés gombra, hogy betöltse az adatokat a PCBA Visualizerbe!

Amennyiben Oldal oszlop nem szerepel a CPL adatokban, megjelenik egy felugró ablak, amelyben meghatározhatja az összes alkatrész esetében, hogy a nyomtatott áramkör melyik oldalára kerüljön.

Amennyiben valamelyik alkatrésznél hiányzik ez az adat, hibaüzenet jelenik meg.

A BOM listában meghatározott összes alkatrész helye felül lesz írva a betöltött CPL fájlban meghatározott információkkal. A többi alkatrész változatlan marad. Ebben a formában tehát lehetséges külön CPL fájl betöltése a nyomtatott áramkör két oldalára.

Amennyiben a CPL fájl olyan referencia jelöléseket tartalmaz, amelyek a BOM-ban nem szerepelnek, Ismeretlen alkatrészként lesznek hozzáadva a BOM-hoz.
