Bevezető

A PCBA Visualizer BOM szerkesztőjének használati útmutatója segítséget nyújt az online eszköz használatához, biztosítva az alkatrészek helyes azonosítását.

BOM szerkesztő – Alkatrészek áttekintése


Alkatrész státusz

A BOM szerkesztő célja az alkatrészek azonosítása és jóváhagyása.

Az alkatrészeknek a következő státusza lehet:

  • Nem azonosított – Az alkatrészhez MPN azonosító nem lett hozzárendelve. Az automatizált kereső nem tudott kiválasztani alkatrészt, mert nem talált megfelelőt vagy több megfelelőt is talált, de a kiválasztás nem volt lehetséges.
  • Azonosított, de nem jóváhagyott – Az automatizált keresés képes volt kiválasztani az alkatrészt, de a BOM-ban megadott adatok és a kiválasztott MPN között nincs 100%-os egyezés. Ez akkor fordulhat elő, ha a kiválasztás az MPN azonosító helyett az alkatrész leírás alapján történt.
  • Azonosított és jóváhagyott – Az automatizált keresés képes volt kiválasztani az alkatrészt és 100%-os egyezés van a BOM-ban megadott MPN és a talált alkatrész között. Adott esetben ez a státusz azt is jelentheti, hogy egy korábban nem jóváhagyott alkatrész, jóváhagyásra került a kezelő által.
  • Kihagyva – A BOM ezt a sorát figyelmen kívül hagyjuk, mert nem lényeges.

Az állapot ikon további információkat ad az alkatrészről:

  • image45 Ez az alkatrész azonosított és jóváhagyott láblenyomattal rendelkezik az adatbázisunkban, amely felhasználható az alkatrész illeszkedésének ellenőrzéséhez a CPL fülön.
  • image13 Ez az alkatrész azonosított, de nincs jóváhagyott láblenyomata az adatbázisunkban, így a CPL fülön nem lehet teljes mértékben ellenőrizni az alkatrész illeszkedését.
  • image41 Az alkatrész nincs azonosítva.

Szűrés


A felső sávban összefoglaljuk a különböző alkatrészek állapotát.

A linkek egyikére kattintva meghatározhatja, hogy az alkatrészlista milyen módon legyen szűrve, lehetővé téve a könnyebb átláthatóságot az egyes teendőknél.

Megjegyzés: A figyelmen kívül hagyott sorok csak akkor jelennek meg, ha a Kihagyva szűrő van aktiválva. Az összes többi szűrő esetében rejtve maradnak.

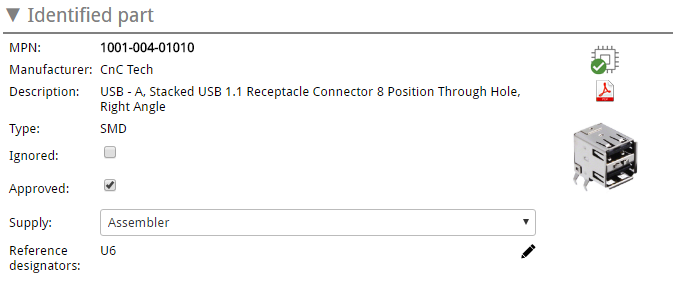

Azonosított alkatrészek felülete

Amikor kiválaszt egy alkatrészt a táblázatból, a részletei az oldal jobb oldalán láthatóak.


Az azonosított alkatrészek esetében a következő információk jelennek meg:

  • MPN – Az alkatrész gyártói cikkszáma
  • Gyártó – Az alkatrész gyártója
  • Leírás – Az alkatrész leírása
  • Típus – Az alkatrész beültetésének módja (SMD vagy TH)
  • Kihagyva – Jelölje be, ha egy alkatrészt figyelmen kívül szeretne hagyni. Ez a sor rejtve lesz a listából, csak akkor válik láthatóvá, ha a Kihagyva szűrő aktív!
  • Jóváhagyva – Jelölje be az alkatrész manuális jóváhagyásához!
  • Szállító – Meghatározza, hogy melyik fél szállítja az alkatrészt. Lehetséges értékek:
  • Beültető – Az alkatrészt a beültető biztosítja.
  • Vevő – Az alkatrészt a vevő biztosítja. Ez csak speciális körülmények között megengedett. (Pl. a beszállítóinknál nem elérhető.)
  • Nem ültetett – Az alkatrész nem kerül beültetésre.
  • Referencia jelölések – Ez az alkatrész referencia jelölők listája, amelyek ezt a alkatrész típust használják. Ezt a listát a Referencia jelölő szerkesztőben módosíthatja a ceruza ikonra image28 kattintva.
  • Állapot ikon
  • Alkatrész adatlapja – Kattintson a PDF ikonra image29 az azonosított alkatrész adatlapjának megnyitásához!
  • Az alkatrész képe.

BOM adatok felülete


Ez a felület a BOM fájlból importált információkat mutatja a kiválasztott alkatrésznél, amelyek segítséget nyújthatnak az alkatrészek keresésében.

Egyenértékű alkatrészek felülete

Bizonyos esetekben a kiválasztott alkatrész helyett eltérő, de azzal egyenértékű alkatrészek használhatók különböző gyártóktól. Adatbázisunk ebben is próbál segítséget nyújtani, hiszen abban az esetben, ha meghatároztunk ilyen alkatrészeket a kiválasztott alkatrészhez, akkor az Egyenértékű alkatrészek felületen jelenítjük meg azokat. Ez segíthet helyettesítő alkatrész keresésénél abban az esetben, ha a kiválasztott alkatrész nem elérhető vagy hosszabb szállítási határidővel rendelkezik.

A standard passzív alkatrészek (ellenállások és tranzisztorok) esetében is kínálunk megoldást a generic alkatrészek formájában. Ezeket az alkatrészeket karakterisztikájuk és a tokozás határozza meg. Az ilyen alkatrész választása azt jelenti, hogy az összeszerelő szabadon választhatja meg azt a fizikai alkatrészt, amely megfelel a generic alkatrész előírásoknak.

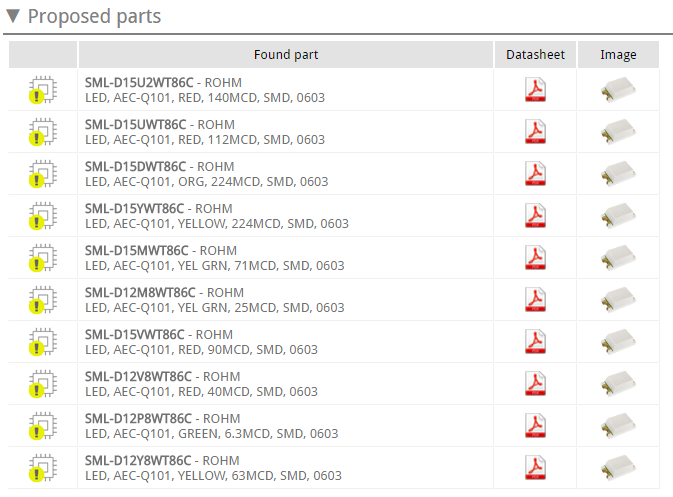

Javasolt alkatrészek felülete


Amennyiben az alkatrészek nem kerülnek azonosításra, de a rendszer ajánl lehetséges jelölteket, a Javasolt alkatrészek felületen láthatja ezeket.

Kattintson a PDF ikonra image29 az adatlap megnyitásához!

Kattintson duplán az állapot ikonra, amennyiben ki szeretné választani az alkatrészt azonosított alkatrészként.

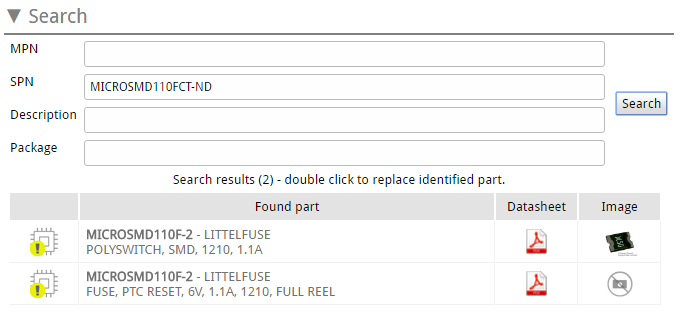

Kereső felület


Amennyiben az alkatrészek nem kerülnek azonosításra vagy az azonosított alkatrész nem megfelelő, használja kereső felületünket, hogy saját adatbázisunkban, illetve a kapcsolódó beszállítói adatbázisokban böngészhessen. Írja be a keresési értékeket a szövegmezőkbe és az eredmények megjelenítéséhez kattintson a Keresés gombra.

Kattintson a PDF ikonra image29 az adatlap megnyitásához!

Kattintson duplán az állapot ikonra, amennyiben ki szeretné választani az alkatrészt azonosított alkatrészként.

Referencia jelölő szerkesztő

Amennyiben a referencia jelölések nem helyesek vagy hiányosak, akkor az azonosított alkatrész felületen a referencia jelölések mező melletti ceruza ikonra image28 kattintva szerkesztheti a kiválasztott alkatrész referencia jelöléseinek listáját.


Válasszon ki egy referencia jelölőt a listában, és kattintson a Törlés gombra az érték eltávolításához.


Írjon be egy referencia jelölőt a szövegmezőbe, és kattintson a Hozzáadás gombra, hogy hozzáadjon értéket a listához!

Kattintson az OK gombra a módosítások elfogadásához! Abban az esetben, ha olyan referencia jelölőt ad hozzá, ami már létezik, akkor a rendszer hibát jelez. Először el kell távolítania azt annál az alkatrésznél, ahol az szerepel, mielőtt hozzá tudná adni egy másik alkatrészhez.

Alkatrész hozzáadása


Amennyiben az importált BOM lista hiányos, manuálisan is hozzáadhat alkatrészeket a listához. Kattintson az Alkatrész hozzáadása gombra egy azonosítatlan alkatrész felvételéhez.

Ezután a kereső funkció segítségével meghatározhatja az alkatrészt, illetve a Referencia jelölő szerkesztővel megadhatja a referencia jelölőket.
