Bevezető

A helyes mechanikai réteg létfontosságú a PCB hibátlan gyártásához, ezért fontos, hogy az összes mechanikai információt elküldje számunkra, ami a kialakításához szükséges.

Kimeneti fájlok generálása

A mechanikai réteg fontos, hogy tartalmazza a PCB gyártásához szükséges mechanikai információkat.

Elengedhetetlenül szükséges adatok:

  • A pontos PCB kontúr, ideális esetben méretekkel (mm vagy inch).
  • A belső marások vagy kivágások pontos helye és mérete, ideális esetben méretekkel (mm vagy inch).
  • Szükséges speciális tűrések.

Szükség esetén tartalmazhatja még:

  • Panelizálási adatok / Panelterv
  • Furatozási rajz (Furatok pozíció jelölése különböző szimbólumokkal.)
  • Rétegsorrend
  • PTH és NPTH jelölések (Ha ezeket nem külön fúrófájlban adták meg.)
  • Referencia furat
  • Speciális rétegfelépítés
FONTOS
  • NE a tényleges marási rétegeket adja meg a PCB körvonalának vagy a belső marásokhoz vagy nibbelésekhez, mivel ez gyártásfüggő és nem tudjuk felhasználni ezeket az adatokat!
  • NE használjon léptékezést a mechanikai rétegen, annak 1:1 arányúnak kell lennie, és a PCB pontos méreteit kell mutatnia!
  • NE tükrözze vagy forgassa el a mechanikai réteget!
  • Amennyiben nincs megadva méretezés, akkor mindig a kontúrvonalak közepét tekintjük a PCB pontos körvonalának, függetlenül azok vastagságától.
  • A mechanikai réteget (mint minden réteget) a top oldal felől a bottom oldal irányába kell nézni a nyomtatott áramkörön keresztül.
JAVASLAT

A legjobb megoldás, ha egy vékony, 0.50 mm (20 mil) széles vonalat használ, ahol a vonal közepe a PCB tényleges körvonalát jelenti.

PCB körvonal

A PCB pontos méretét és alakját kell mutatnia 1:1 arányban, és tartalmaznia kell az összes releváns méretezést és az esetleges speciális tűréseket, lehetőleg a PCB belsejében lévő referencia furattól.

A PCB körvonalának zárt sokszögnek kell lennie, azaz ugyanabban a pontban kell kezdődnie és végződnie.

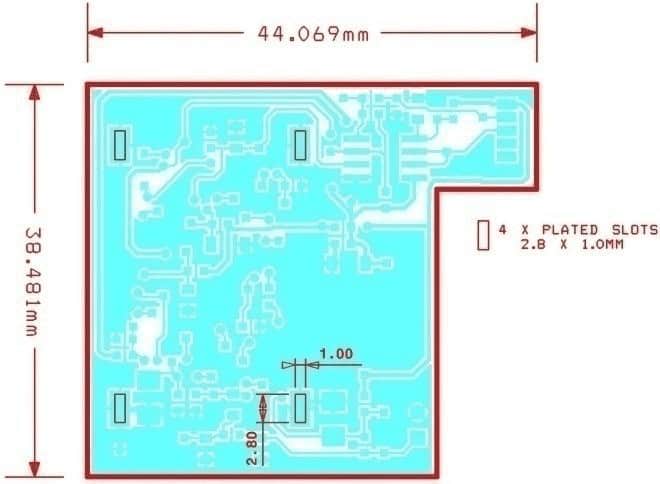

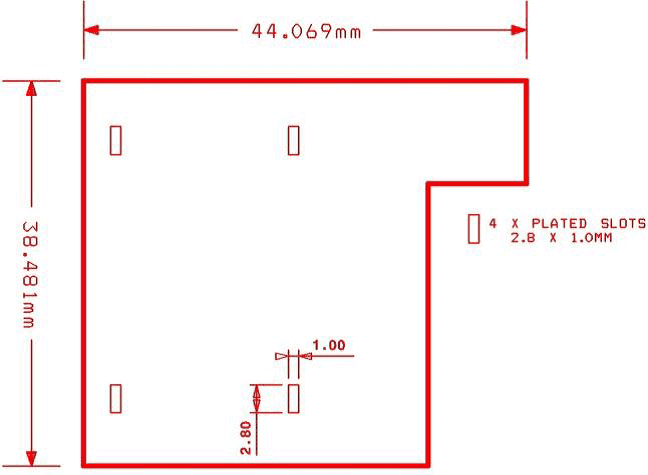

mechanical-layer-Image1
mechanical-layer-Image2
Belső sarkok

A PCB kontúrját általában egy 2.00 mm átmérőjű szerszámmal marjuk. Ez azt jelenti, hogy a belső sarkok ívének minimális sugara 1.00 mm.

Amennyiben kisebb ívre van szüksége, akkor azt világosan jelölnie kell a mechanikai rétegen.

Belső sarok

Belső sarkok lekerekítés nélkül

A 90 fokos belső sarok éles, lekerekítés nélküli kialakításához vagy egy (megfelelő méretű) nem fémezett furatot kell elhelyeznie pontosan a kártyakontúr belső sarkának középvonalába, vagy úgy kell megterveznie a kontúrt, hogy éles/90 fokos sarok jöjjön létre.

Bellső éles sarok

Fontos annak meghatározása is, hogy mely belső sarkoknak kell élesnek és lekerekítés nélkülinek lenniük.

Belső marások és nibbelések

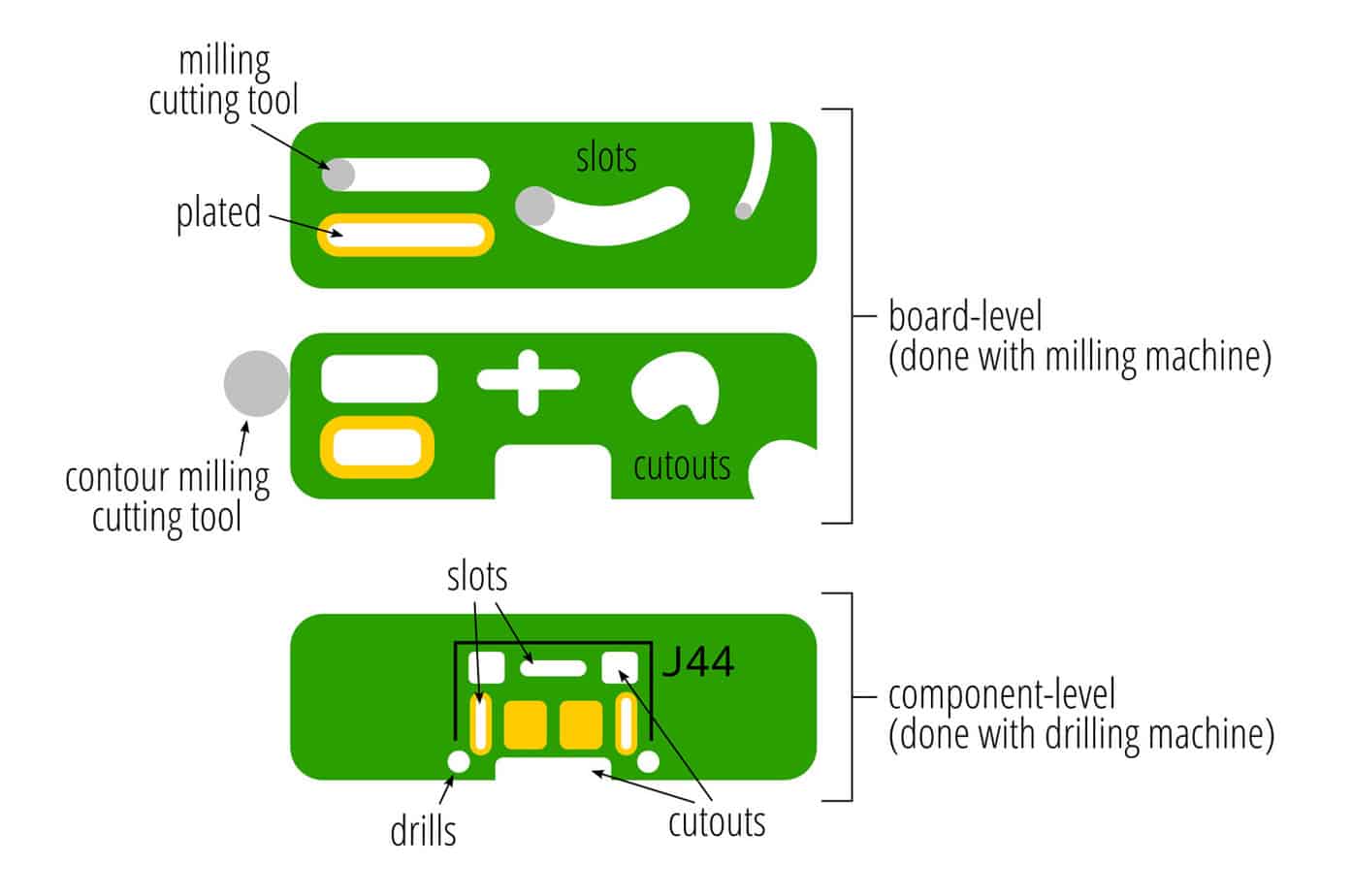

Belső marások és nibbelések lehetnek teljesen a PCB kontúrján belül, vagy átfedhetik azt, hogy összetettebb kontúrt alkossanak, az alábbiakban mindkettő definíciója megtalálható.

Belső marás – bármilyen alakú kivágás, amelyet fúróval nem lehet létrehozni.

Nibbelés (slot) – egy állandó szélességű kivágás, amely megegyezik egy fúrószerszám átmérőjével, illetve a kezdőponttól a végpontig tartó egyetlen mozgásként van meghatározva a dokumentációban.

Fúrás – egy kör alakú lyuk, amelyet fúrószerszámmal lehet létrehozni.

Belső marások

A belső marásokat úgy kell megrajzolni a mechanikai rétegen, hogy a pontos méretét és alakját mutassa 1:1 arányban, és tartalmaznia kell az összes releváns méretezést és az esetleges speciális tűréseket, lehetőleg a PCB belsejében lévő referencia furattól.

A legjobb megoldás, ha egy vékony, 0.50 mm (20 mil) széles vonalat használ, ahol a vonal közepe a belső marás körvonalát jelenti.

A belső marásoknak zárt sokszögnek kell lennie, azaz ugyanabban a pontban kell kezdődnie és végződnie.

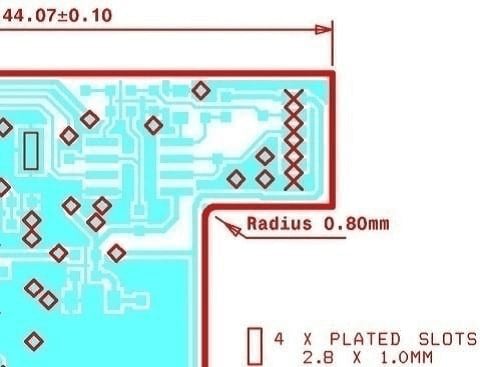

Belső marások sarkai

A belső marásokat általában egy 2.00 mm átmérőjű szerszámmal marjuk. Ez azt jelenti, hogy a belső sarkok ívének minimális sugara 1.00 mm.

Amennyiben kisebb ívre van szüksége, akkor azt világosan jelölnie kell a mechanikai rétegen, ahogy azt a PCB körvonal esetében.

Belső marások sarkai lekerekítés nélkül

A 90 fokos belső sarok éles, lekerekítés nélküli kialakításához vagy egy (megfelelő méretű) nem fémezett furatot kell elhelyeznie pontosan a belső marás sarkának középvonalába, ahogy azt a PCB körvonal esetében.

Nibbelések (slotok)

A nibbeléseket úgy kell megrajzolni a mechnikai rétegen, hogy a pontos méretét és alakját mutassa 1:1 arányban, és tartalmaznia kell az összes releváns méretezést és az esetleges speciális tűréseket, lehetőleg a PCB belsejében lévő referencia furattól.

Ezeket egyetlen, vonalakból és ívekből álló lánccal kell megrajzolni, ahogyan az a nibbelés kívánt alakjának eléréséhez szükséges.

A legkisebb nibbelés szélessége 0.50 mm (KÉSZÁTMÉRŐ).

A top és bottom rétegben rézzel rendelkező nibbeléseket fémezettként, a rézzel NEM rendelkező nibbeléseket pedig nem fémezettként kezeljük, amennyiben nincs egyéb információ megadva.

MEGJEGYZÉS

A nibbelések meghatározhatók PCB szinten vagy az alkatrész lábnyomának (footprint) részeként.

PCB szinten – A PCB kontúrjának részeként vagy egy mechanikai rétegen meghatározott nibbelések, amelyek nem szerepelnek a gyártónak átadott fúrófájlban.

Alkatrész szinten – Az alkatrész lábnyomának részeként meghatározott nibbelések, amelyeket a gyártónak átadott fúrófájlnak tartalmaznia kell.

Belső marások és nibbelések

Vevői panelek

Amennyiben panelizált adatokat szolgáltat, megfelelően jelölje a szeparálás módját, vagyis hogy tördelhető marás és/vagy ritzelés (v-cut) szükséges.

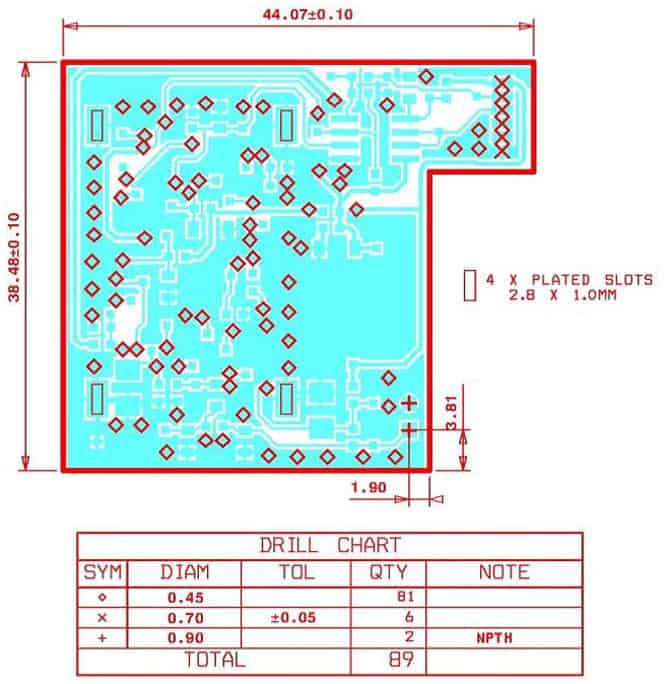

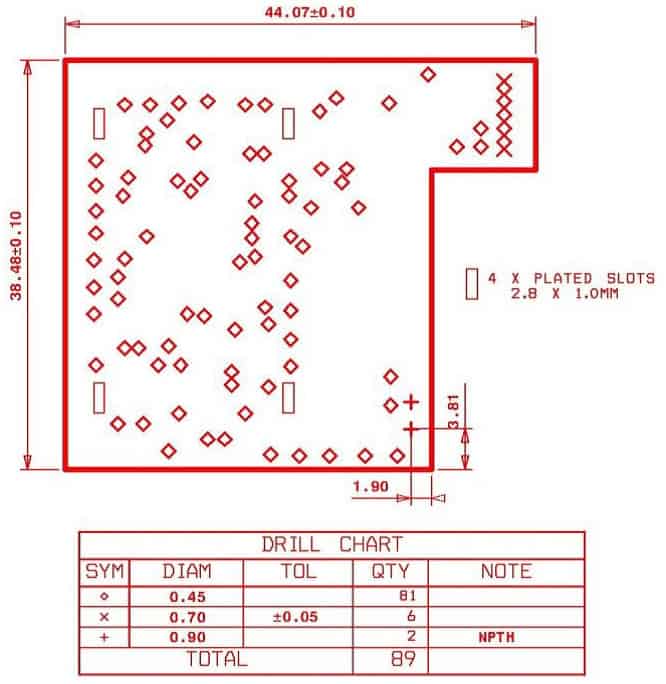

Furatozási rajz

Furatok pozíció jelölése különböző szimbólumokkal. Használjon különböző szimbólumokat az egyes átmérőkhöz.

FONTOS

A furatozási rajzot csak a fúrófájl helyességének keresztellenőrzésére használjuk.

A furatozási rajzot NEM használjuk fúró programok készítéséhez, mert sok hiba lehetőséghez vezethet.

Rétegsorrend

A mechanikai réteg a rétegfelépítés vagy rétegsorrend egyértelműsítésére is szolgálhat.

Mellékeljen minden réteget, beleértve a rézrétegeket, a forrasztásgátló lakk rétegeit, a pozíció rétegeket, továbbá minden extra réteget (pl. lehúzható lakk vagy karbon érintkezők).

A helyes sorrendet mindig a top oldal felől a bottom oldal irányába adja meg és megfelelő fájlneveket használjon.

PTH/NPTH jelölés

Jelölje, hogy mely furatok fémezettek vagy nem fémezettek.

Referencia furat

Távolság egy furattól X és Y irányban a nyomtatott áramkör kontúrjához képest.

Ez általában akkor fontos, ha csak nem fémezett furatok vannak a kártyán, rajzolati padek nélkül.

Speciális rétegfelépítés

Amennyiben a nyomtatott áramköri lap kialakításához olyan anyagvastagságokra, rézvastagságokra vagy többrétegű felépítésre van szükség, amelyek eltérnek a standard buildupjainktól, akkor adja hozzá ezeket az információkat a rétegfelépítéshez vagy rétegsorrendhez a mechanikai rétegen.

Kérjük vegye figyelembe, hogy ez növelheti a nyomtatott áramköri lap költségét, mivel a megrendelést nem lesz összevonható más munkával (non-poolable).

Standard mechanikai tűrések

  • PCB kontúr
    • Méret
      Kitördelhető marás +/- 0.20mm
      Ritzelés +/- 0.30mm (PCB szeparálást követően)
    • Helyzet
      Kitördelhető marás +/- 0.20mm
      Ritzelés +/- 0.15mm (a felső és alsó ritzelés között)
  • Belső marás
    • Méret +/- 0.20mm
    • Helyzet +/- 0.20mm
  • Nibbelés
    • Méret
      Hosszúság +/- 0.20mm
      Szélesség +/- 0.20mm
    • Helyzet +/- 0.20mm

A standard tűréseink lesznek érvényesek minden olyan megrendelésre, amelyiknél a nyomtatott áramkör dokumentációjában nincs egyéb tűrés megadva.

Amennyibben kisebb tűréseket szeretne igényelni, kérjük, ezt egyértelműen jelezze a mechanikai rétegben és a szerszámlistában, valamint válassza ki a megrendelés részleteinél az erre vonatkozó opciót.

Kérjük, vegye figyelembe, hogy ez növelheti a nyomtatott áramkör költségét.

FONTOS

Tűréseink előzetes értesítés nélkül változhatnak. Kérjük, mindig ellenőrizze a PCB tűrései oldalunkat a legfrissebb információkért.
