Bevezető
A karbon érintkezők vezetőképes karbon lakkal nyomtatott padek vagy egyéb rajzolati elemek, billentyűkhöz vagy LCD érintkezőkhöz, jumperekhez, stb.
Kimeneti fájlok generálása
Jelezze egyértelműen a dokumentációban, hogy a nyomtatott áramköri lap melyik oldalára kéri a karbon lakkot. (A felvitel történhet egy oldalon vagy mindkét oldalon.)
A karbon réteg kimeneténél mindig adja meg a PCB körvonalát, mivel ez segít nekünk azonosítani a rétegek elcsúszásával, elforgatásával vagy tükrözésével kapcsolatos problémákat.
A legjobb megoldás erre, ha egy vékony, 0.50 mm (20 mil) széles vonalat használ, ahol a vonal közepe a PCB tényleges körvonalát jelenti.
Ez a körvonal eltávolításra kerül a gyártási dokumentációból az előkészítési folyamat során.
FONTOS
Kérjük, használjon egyértelmű fájlneveket, melyekből világosan kiderül, hogy a karbon lakk melyik oldalra szükséges, továbbá mellékeljen rétegfelépítést vagy rétegsorrendet a mechanikai rétegen.
További információkért tekintse meg Adatbeviteli formátumok és Mechanikai réteg oldalainkat a PCB tervezési útmutatóban.

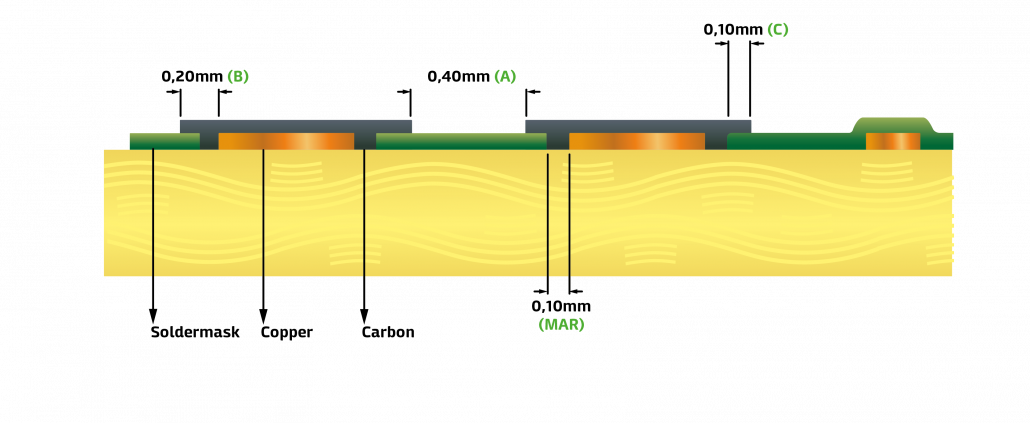

Tervezési szabályok
Minimális karbon távolság: A – 0.40 mm (16 mil)
Minimális karbon/réz túlfedés: B – 0.20 mm (8 mil)
Minimális karbon/forrasztásgátló lakk túlfedés: C – 0.10 mm (4 mil)
Minimális karbon szélesség: 0.30 mm (12 mil)
A fenti értékekből következik, hogy karbon érintkezők esetén a minimális szigetelőtávolság a rézréteg elemei között 0.80 mm (16 mil).

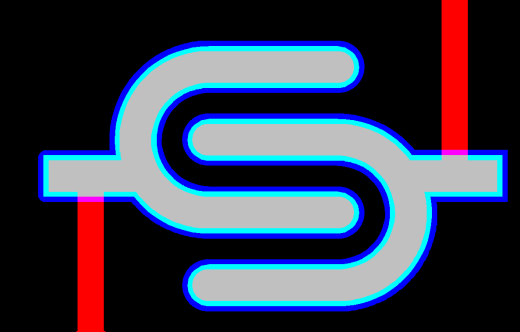

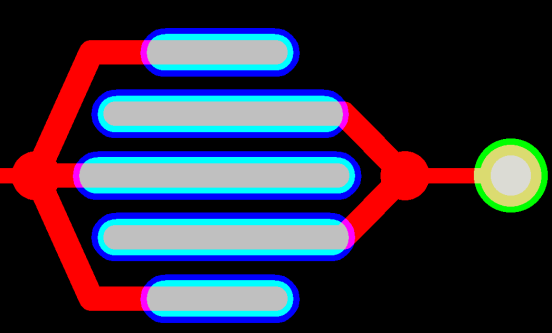

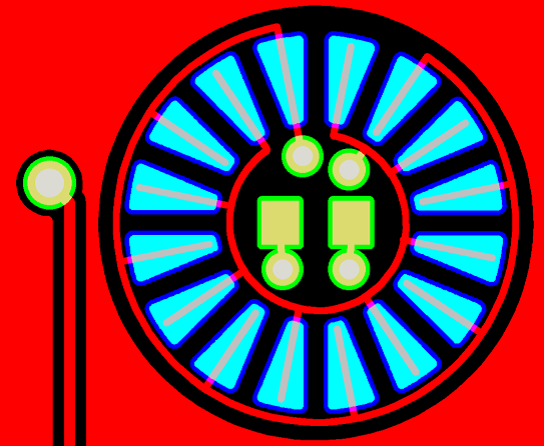

Példák megfelelően kialakított karbon érintkezőkre
 |
 |
 |
PIROS = Réz
ZÖLD/VILÁGOSKÉK = Forrasztásgátló lakk nyitás
SÖTÉTKÉK = Karbon
A karbon lakk adatlapjai a következő linkre kattintva érhetőek el: Letöltések
