Bevezető

A hőelvezető paszta speciális polimerből áll, mely finoman diszpergált, szilárd részecskékkel van töltve a hőelvezető képesség biztosításához.

A polimer könnyen felvihető szitanyomtatással vagy stencil segítségével, ami beégetés után éri el végleges funkcionalitását és állagát.

Alkalmazás

A hőelvezető pasztát a hűtőbordák és a hőforrások közötti felületként használják. A hőforrás lehet például egy LED alkatrész, ahol elengedhetetlen, hogy a hőt elvezessük az alkatrésztől.

A hőelvezető paszta különböző geometriai alakzatok kialakítására alkalmas a nyomtatott áramkörön.

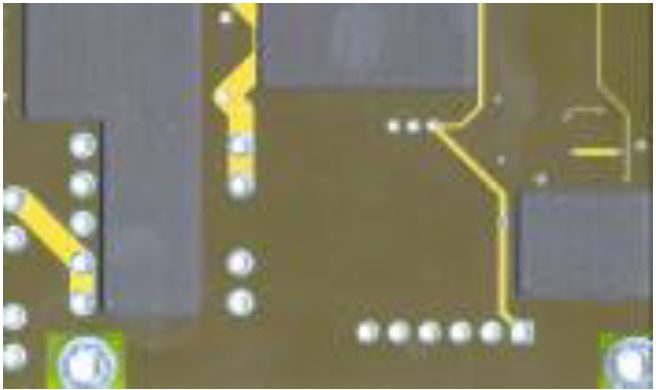

Példa

Hőelvezető paszta

Kimeneti fájlok generálása

Jelezze egyértelműen a dokumentációban, hogy a nyomtatott áramköri lap melyik oldalára kéri a hőelvezető pasztát. (A felvitel történhet egy oldalon vagy mindkét oldalon.)

A kimeneti fájlok generálásakor mindig adja meg a PCB körvonalát.

A legjobb megoldás erre, ha egy vékony, 0.50 mm (20 mil) széles vonalat használ, ahol a vonal közepe a PCB tényleges körvonalát jelenti.

Ez a körvonal eltávolításra kerül a gyártási dokumentációból az előkészítési folyamat során.

FONTOS

Kérjük, használjon egyértelmű fájlneveket, melyekből világosan kiderül, hogy melyik oldalra szükséges a felvitel, továbbá mellékeljen rétegfelépítést vagy rétegsorrendet a mechanikai rétegen.

További információkért tekintse meg Adatbeviteli formátumok és Mechanikai réteg oldalainkat a PCB tervezési útmutatóban.

Tervezési szabályok

A hőelvezető paszta által fedett területnek forrasztásgátló lakk mentesnek kell lennie.

Hőelvezető paszta

  • Minimális paszta/réz túlfedés:  A – 0.20 mm (8 mil).
  • Minimális paszta/forrasztásgátló lakk túlfedés: B – 0.10 mm (4 mil).
  • Minimális távolság a paszta és a legközelebbi forrasztásgátló lakk mentes terület között: C – 0.50 mm (20 mil).
  • Minimális távolság a paszta és a PCB körvonala között (nem fémezett furatokat és nibbeléseket is beleértve): D – 0.50 mm (20 mil).
  • Minimális hőelvezető paszta szélessége: 0.30 mm (12 mil).

Az ajánlott kész furatátmérők a hőelvezető pasztához 0.80 mm (32 mil) és 1.20 mm (48 mil) között van.

Az ajánlott hőelvezető paszta vastagsága 100 µm (4 mil) és 200 µm (8 mil) között van.

Hőelvezető paszta NEM kompatibilis kémiai ezüst és kémiai ón fémbevonatokkal.
