Bevezető

Furatozás oldalunk a fémezett (PTH), a nem fémezett (NPTH) és az átvezető furatok (VIA) meghatározását és rájuk vonatkozó tűréseket ismerteti.

Szerszámlista

A szerszámlistában megadott méreteket mindig végleges furatátmérőként kezeljük (KÉSZÁTMÉRŐ).

PCB fúrószerszám méretek

A gyártott nyomtatott áramköri lapokhoz használt fúrószerszámok 0,05 mm-es lépésekben érthetőek el. Ez azt jelenti, hogy a fúrófájlokban vagy szerszámlistákban megadott átmérőket mindig milliméterre váltjuk, majd a legközelebbi 0,05 mm-re kerekítjük.

Például:

  • A 31 mil furatátmérőt 0,7874 mm-re váltjuk át, majd 0,80 mm-re kerekítjük.
  • A 32 mil furatátmérőt 0.8128 mm-re váltjuk át, majd 0,80 mm-re kerekítjük.
  • A 33 mil furatátmérőt 0.8382 mm-re váltjuk át, majd 0,85 mm-re kerekítjük.

PTH és NPTH furatok meghatározása

Kérjük, lehetőség szerint külön fúrófájlokat adjon meg a fémezett (PTH) és a nem fémezett (NPTH) furatokhoz.

Amennyiben ez nem lehetséges, fontos, hogy a PTH és NPTH furatokhoz különböző szerszámokat határozzon meg, és egyértelműen jelölje meg, hogy melyik a PTH és melyik az NPTH furatokhoz való.

PTH/NPTH információ hiányában a következő szabályok szerint járunk el a PTH/NPTH furatok meghatározásához:

  • 0 és 1 rétegű kártyák – MINDEN furatot nem fémezettnek tekintünk.
  • Kétrétegű és többrétegű kártyák – MINDEN furatot fémezettnek tekintünk kivéve a következő eseteket, amikor nem fémezett furatnak minősül:
    • Bekötéssel és rajzolati paddel nem rendelkező furatok.
    • Bekötéssel nem rendelkező furatok, ahol a rajzolati pad mérete egyenlő vagy kisebb, mint a SZERSZÁMÁTMÉRŐ. A rajzolati padet a gyártáselőkészítés során eltávolítjuk.
    • Bekötéssel rendelkező furatok, amik csak az egyik külső rétegen rendelkeznek rajzolati paddel. (Más rétegen nem rendelkeznek bekötéssel és rajzolati paddel sem a másik külső rétegen.)

Átvezető furatok meghatározása

Az átvezető furatok minden esetben fémezett furatokat jelentenek.

Alapértelmezettként a 0.45 mm vagy annál kisebb készátmérővel rendelkező furatok átvezető furatként határozzuk meg.

Az átvezető furatok alapértelmezett értékét a PCB konfigurátor – Technológia részében a Furatok =< csökkenthetõk paraméter módosításával változtathatja.

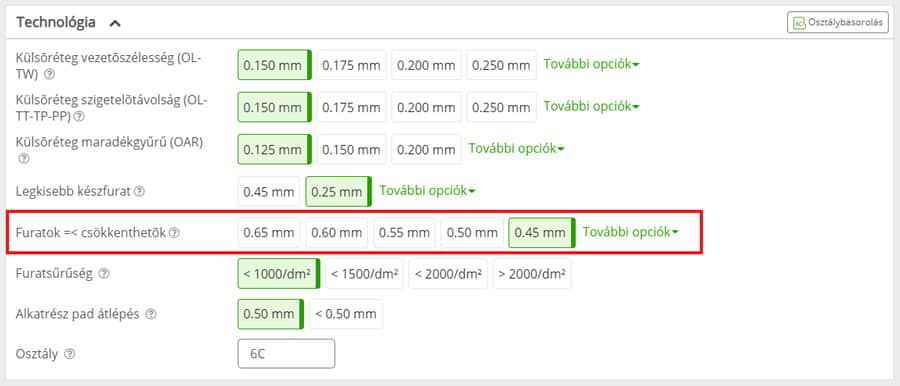

PCB Konfigurator technológia szekció lyukak csökkentése

FONTOS
  • A kiválasztott méretnél kisebb vagy egyenlő furatok átvezető furatként lesznek definiálva.
  • A maradékgyűrű problémák megoldása érdekében az átvezető furatok csökkenthetők legfeljebb 0.30 mm-rel.
  • A standard furattűrések (lásd lentebb) a kiválasztott készátmérők alapján érvényesek.
  • Amennyiben az átvezető furat készmérete csökkentésre került legfeljebb 0.30 mm-rel, akkor a standard furattűrések (lásd lentebb) a csökkentett készátmérőre vonatkoznak.
NAGYON FONTOS
Kis alkatrészfuratok

Minden olyan furat (alkatrészfuratokat is beleértve), amelynek a készátmérője kisebb vagy egyenlő, mint a PCB konfigurátor – Technológia részében a Furatok =< csökkenthetõk paraméter beállított értéke, automatikusan átvezető furatnak minősül, és csökkenthető legfeljebb 0.30 mm-rel, hogy megoldja az esetleges maradékgyűrű problémákat.

Ennek elkerülése érdekében kérjük, kövesse az alábbi megoldások egyikét:

  • Módosítsa az átvezető furatok méretét kisebbre, mint az alkatrészfuratok mérete, és módosítsa a PCB konfigurátor – Technológia részében a Furatok =< csökkenthetõk paraméterének értékét az új méretnek megfelelően.
  • Állítsa a PCB konfigurátor – Technológia részében a Furatok =< csökkenthetõk paraméterét Semmi (None) értékre, ez biztosítja, hogy egyetlen furat mérete sem csökken.
  • Határozza meg az átvezető furatokat a Visualizer Fúró szerkesztőjében.
  • Amennyiben KiCAD vagy Eagle natív CAD fájlokat, esetleg Gerber X2 fájlokat szolgáltat, és megfelelően azonosította és kimenetként legenerálta az átvezető furatokat, akkor ezek automatikusan azonosítva lesznek a Visualizerben. Fontos, hogy a megrendelés leadása előtt ellenőrizze ezt a Visualizer Fúró szerkesztőjében. Javasoljuk továbbá, hogy a gyártás megkezdése előtt kérjen Gyártás előtti jóváhagyást (PPA) a végleges adatok ellenőrzésére.
  • Gyártás előtti jóváhagyás (PPA) kérése a végleges adatok ellenőrzésére a gyártás megkezdése előtt.

KÉSZÁTMÉRŐ és SZERSZÁMÁTMÉRŐ szabályok

A furatfémezés miatt nagyobb méretű furatokat kell fúrnunk a gyártás során.

A KÉSZÁTMÉRŐ és a SZERSZÁMÁTMÉRŐ közötti átváltás szabályai a következők:

Fémezett furatok (PTH)

SZERSZÁMÁTMÉRŐ = KÉSZÁTMÉRŐ + 0.10 mm (4 mil)

Nem fémezett furatok (NPTH)

SZERSZÁMÁTMÉRŐ = KÉSZÁTMÉRŐ

Standard furattűrések

A KÉSZÁTMÉRŐRE vonatkozó standard furattűréseink a következők:

KÉSZÁTMÉRŐ
(mm)
Standard tűrés
(mm)
+
Tűrés tartomány
Furat PTH ≤4.00 0.10 0.10 0.20
>4.00 0.20 0.20 0.40
NPTH ≤4.00 0.05 0.05 0.10
>4.00 0.10 0.10 0.20

Az átvezető furatoknak 0.30 mm (12 mil) maximális negatív tűrése van. (Az átvezető furatok definícióját lásd fentebb.)

Az itt közölt standard tűréseink lesznek érvényesek minden olyan megrendelésre, amelyiknél a nyomtatott áramkör dokumentációjában nincs egyéb tűrés megadva.

Amennyibben a furatozás kisebb tűréseket igényel, kérjük, ezt egyértelműen jelezze a mechanikai rétegben és a szerszámlistában, valamint válassza ki a megrendelés részleteinél a “Speciális furattűrés” opciót. Kérjük vegye figyelembe, hogy ez növelheti a PCB költségét.

PCB kontúrral fedésben levő furatok

A PCB kontúrral fedésben levő furatokat az alábbiak szerint kezeljük.

Fémezett furatok (PTH)

A rajzolati paddel rendelkező fémezett furatokat a “Fémezett furatok a kártya szélén” opciónak megfelelően fogjuk kezelni (kontúr által vágott furatok), ami a megrendelés részleteiben választható ki. Kérjük, ezeket a furatokat a mechanikai rétegben is tüntesse fel egyértelműen.

Nem fémezett furatok (NPTH)

A rajzolati paddel nem rendelkező nem fémezett furatokat a PCB kontúr részeként fogjuk kezelni.

Megjegyzés

PCB kontúrral fedésben levő furatok a PCB proto szolgáltatásban nem elérhetőek.

Fedésben levő furatok

A fúrótörések elkerülése végett ne legyenek fedésben levő furatok a dokumentációban.

A fedésben levő furatok miatt apró alapanyag darabok is maradhatnak a furatban, amik furatfémezési hibákat okozhatnak a galvanizálás során.

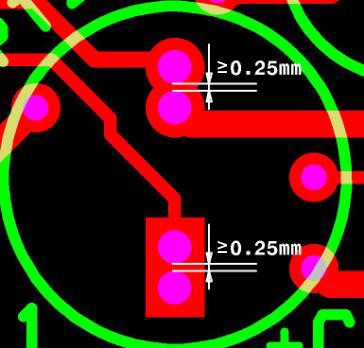

A két furat közötti minimális távolság 0.25 mm (10 mil), ami SZERSZÁMÁTMÉRŐ szerint mérendő a furatok szélei között.

Minimális lyuk-lyuk távolság

Ne használjon fedésben levő furatokat nibbelések (slot) meghatározásához.

Tekintse meg a PCB tervezési útmutató – Mechanikai réteg oldalunkat a nibbelések és belső marások megfelelő jelöléséhez.

Furatok ovál-szerű, hosszúkás padekben (oblong)

Az általános maradékgyűrű szabályok vonatkoznak az ilyen típusú padekre is, azonban van néhány kivétel (elsősorban a fémezett furatok esetében) a bekötések megóvása érdekében.

Nem fémezett furatok esetében

  • TELJES MÉRTÉKBEN MEG KELL FELELNIE az adott rajzolati osztályra vonatkozó standard maradékgyűrű szabályoknak.
  • A javasolt maradékgyűrű az NPTH furatok esetén 0.30 mm (12 mil).


Fémezett furatok esetében

A lenti mérések SZERSZÁMÁTMÉRŐ alapján értendőek.

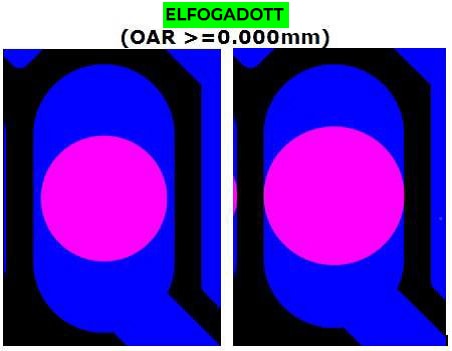

  • A hosszúkás padek keskenyebb részén a lentiek szerinti >= 0.00 mm (0 mil) maradékgyűrű szükséges. (A furat nem nyúlthat túl a paden.)

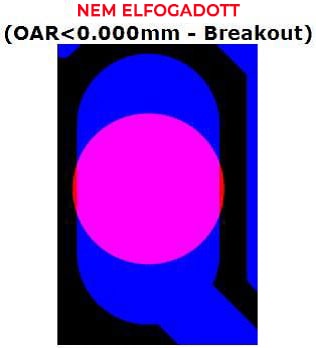

Hosszúkás padek esetében elfogadható furatok Hosszúkás padek esetben nem elfogadható furatok

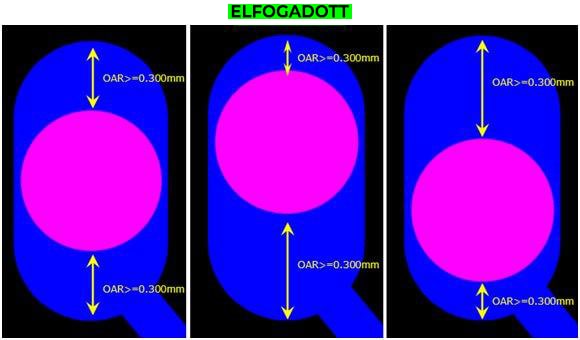

  • A hosszúkás padek hosszanti részén a lentiek szerinti >= 0.30 mm (12 mil) maradékgyűrű szükséges a pad mindkét irányában. (A furat csak a pad középvonalán mozoghat, merőlegesen nem mozdulhat el.)

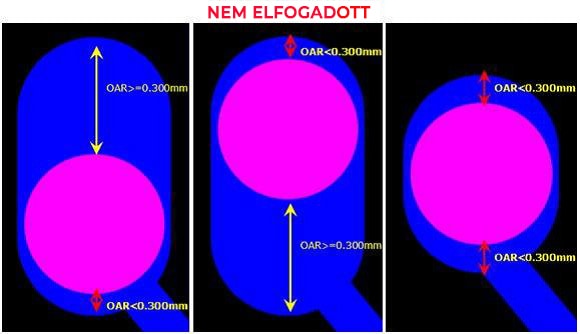

Hosszúkás padek esetében elfogadható furatok Hosszúkás padek esetében nem elfogadható furatok

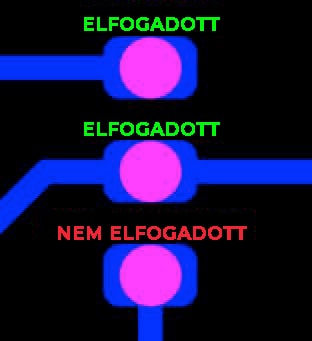

  • A furatot nem szabad úgy elhelyezni, hogy a pad és a vezető közötti bekötést megszakítsa.

  • Vezetők hosszúkás padek esetében


Oldal frissítési előzmények

22/07/2022 – Frissítés – A Visa Holes szakasz neve Via Holes meghatározására változott, és a tartalom frissült..
