Bevezető

Az élcsatlakozók két PCB összekapcsolására használatosak, amikor az egyik nyomtatott áramköri lapot a másik aljzatához csatlakoztatják, így teremtve meg a kapcsolatot.

Kítűnő példa erre a számítógép alaplapja, ahol többek között aranyozott élcsatlakozóval ellátott grafikus kártyát csatlakoztatunk az alaplap aljzatába.

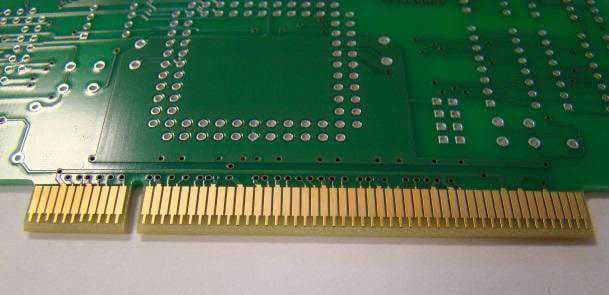

Élcsatlakozó egy nyomtatott áramköri lapon

Élcsatlakozó egy nyomtatott áramköri lapon

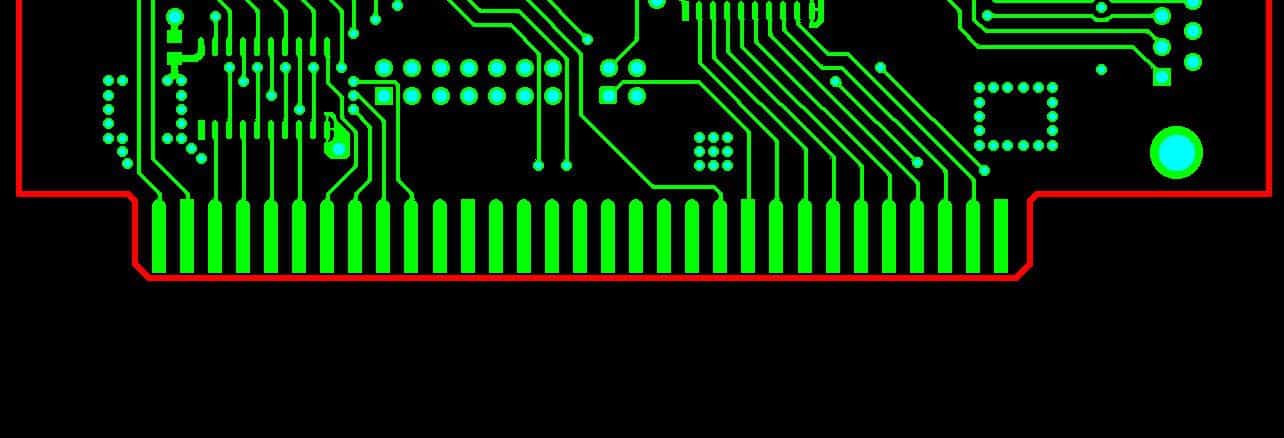

Élcsatlakozó CAM rendszerben megjelenítve

Élcsatlakozó CAM rendszerben megjelenítve


Az élcsatlakozók felületfémezése kemény aranykénet ismert, melyet galvanizálással választunk le nikkelre. A galvanizált arany vastagabb és keményebb, ami lehetővé teszi a csatlakozó ismétlődő be- és kihúzását.

Az élcsatlakozókat általában fazettázzuk, így az aljzatba könnyebben illeszthető.

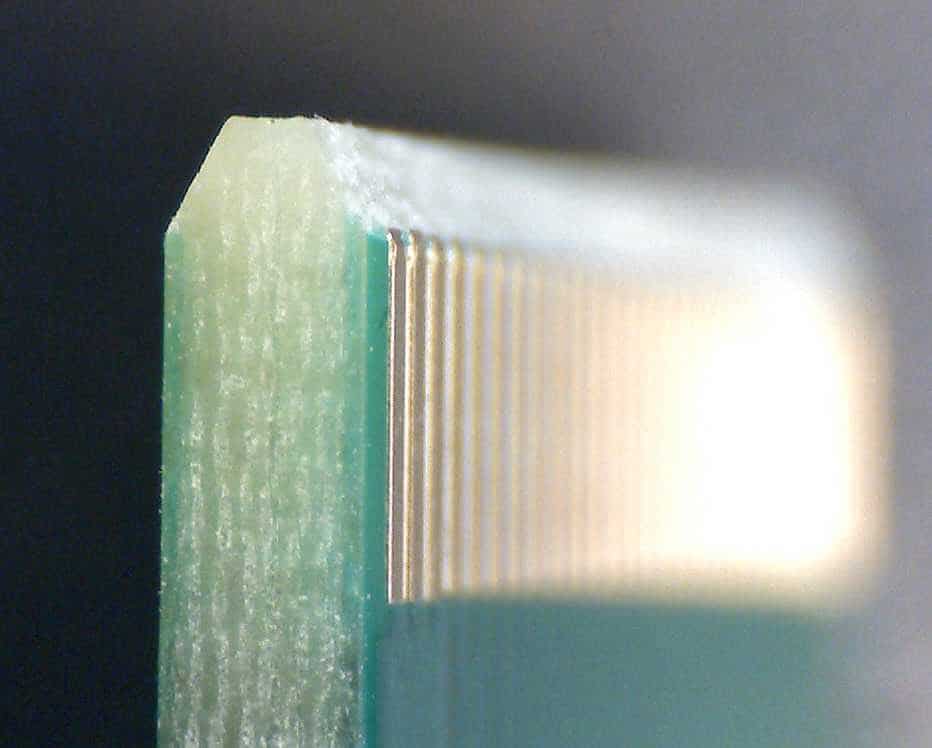

Fazettázott élcsatlakozó

Fazettázott élcsatlakozó

Műszaki adatok

Leírás
Specifikációk
Max. pad hosszúság 40 mm
Belső réteg réz és a PCB élének távolsága 20o – 3.00 mm
30o – 2.00 mm
45o – 1.00 mm
60o – 1.00 mm
Min. érintkező szélesség Tekintse meg Osztálybasorolás oldalunkat a minimális külső réteg vezetőszélesség (OTW) és a két vezető közötti távolság (TT) értékeinek megismeréséhez.
PTH és az élcsatlakozó távolsága (szélétől a szélig) 2.00 mm
SMD és az élcsatlakozó távolsága (szélétől a szélig) 2.00 mm
Egyéb rézfelület és az élcsatlakozó távolsága (szélétől a szélig) 2.00 mm
Min. PCB vastagság 1.00 mm
Max. PCB vastagság 3.20 mm
Min. maradék anyagvastagság – Minden élletörés esetén 0.25 mm
PCB méret standard fazettázás esetén az élcsatlakozóra merőlegesen Min. 40 mm
Max. 400 mm
Élletörési szög Standard – 30o
Speciális – 20o, 30o, 45o, 60o
Élcsatlakozók közötti távolság a PCB ellentétes oldalán 150 mm
Vevői panel kialakítása Panelizálási útmutató

Fazettázás

Az élcsatlakozó fazettázás a csatlakozó bizonyos szögben, ferdén történő mechanikai megmunkálása. A csatlakozó így könnyebben illeszthető aljzatba.

Élletörési szögek élcsatlakozónál a belső réteg minimális rézmentes területéhez viszonyítva width=

Az élcsatlakozókhoz standard és speciális fazettázás áll rendelkezésre az alábbiak szerint:

Standard
  • A standard élletörés kialakítása fazettázógépen történik
  • Csak 30 fokos letörés lehetséges
  • Csak az egyedi PCB hozzáférhető külső élén lévő élcsatlakozók esetében lehetséges
  • A fazettázott élre merőlegesen a PCB mérete legalább 40 mm és legfeljebb 400 mm lehet
Speciális
  • A speciális élletörés kialakítása marógépen történik
  • Elérhető 20, 30, 45 vagy 60 fokos szögben
  • Speciális fazettázás szükséges és fazettázógép nem alkalmazható a következő esetekben:
    • Fazettázás a PCB hozzáférhető külső élén “belül”
    • Fazettázás a PCB kontúrján “belül”
    • A fazettázott élre merőlegesen a PCB mérete 40 mm-nél kisebb vagy 400 mm-nél nagyobb
    • Fazettázás vevői panelben található nyomtatott áramköri lapon
    • 30 foktól eltérő szög

Rézmentes terület

Külső réteg rézmentes terület

Ne helyezzen fémezett furatot (PTH), SMD-t vagy egyéb padet 2.00 mm-nél (D méret) közelebb az élcsatlakozó érintkezőinek belső széléhez.

Rézmentes terület a belső rétegeken

Minimális rézmentes területre azért van szükség a belső rétegeken, hogy fazettázásnál a belső réteg réz ne válhasson szabaddá.

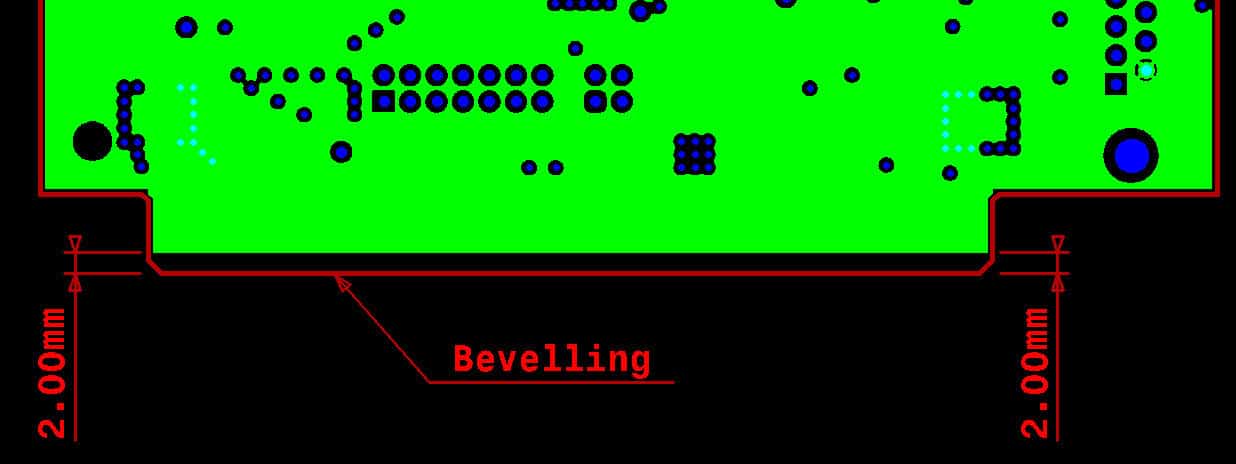

Belső réteg rézmentes terület

Belső réteg rézmentes terület élcsatlakozónál

Belső réteg rézmentes terület – Példa: 2,00 mm 30 fokos szögben (CAM nézet)

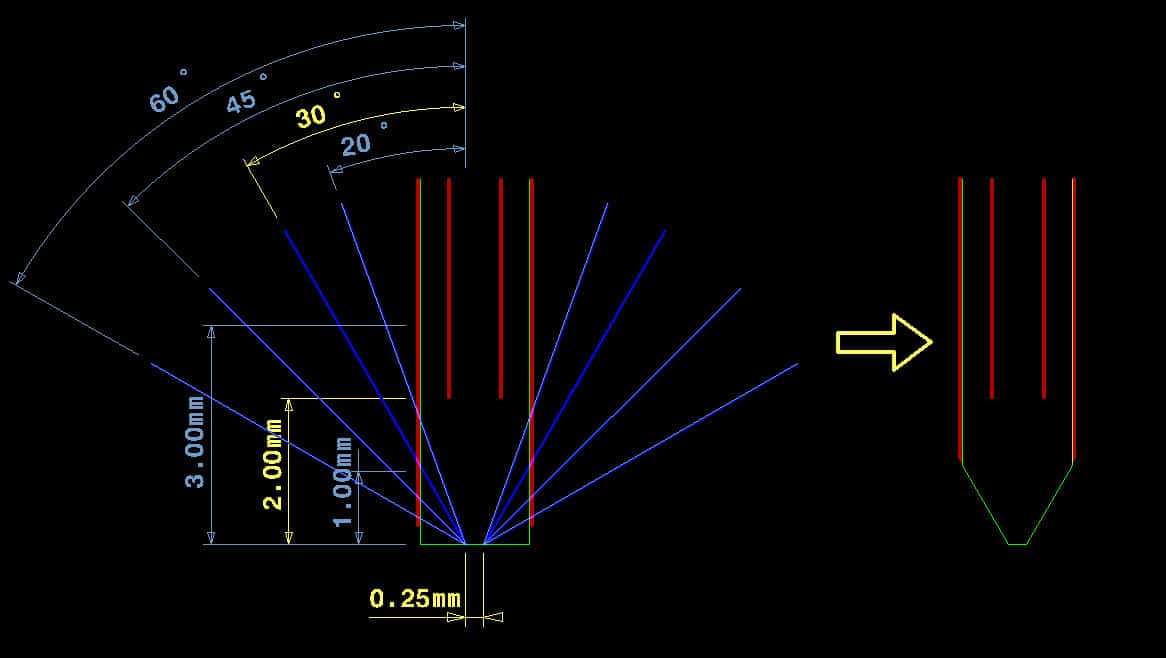

Élletörési szögek élcsatlakozónál a belső réteg minimális rézmentes területéhez viszonyítva

Élletörési szögek élcsatlakozónál a belső réteg minimális rézmentes területéhez viszonyítva (CAM nézet)


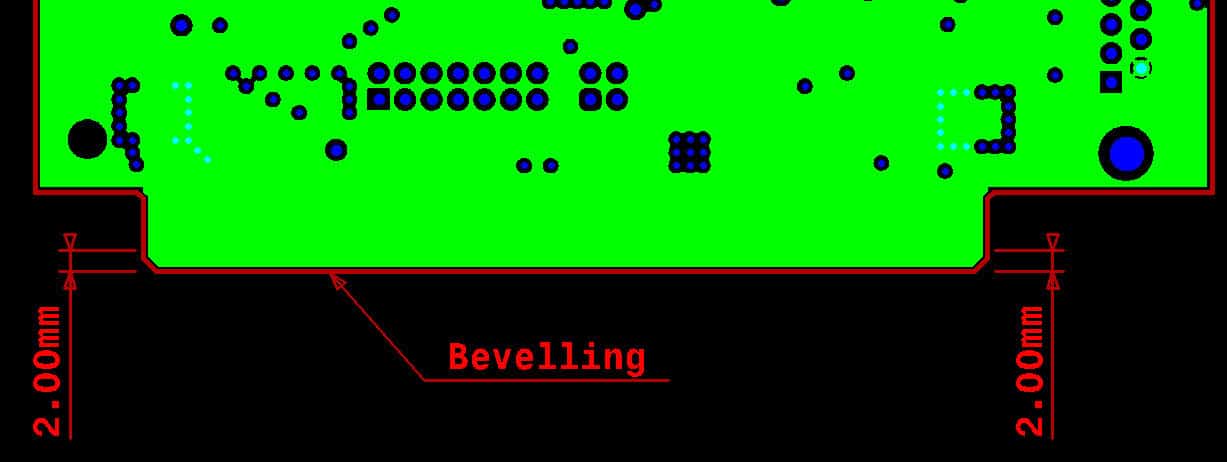

Belső réteg rézmentes terület nélkül

Belső réteg rézmentes terület nélkül (CAM nézet)

Belső réteg rézmentes terület nélkül (CAM nézet)

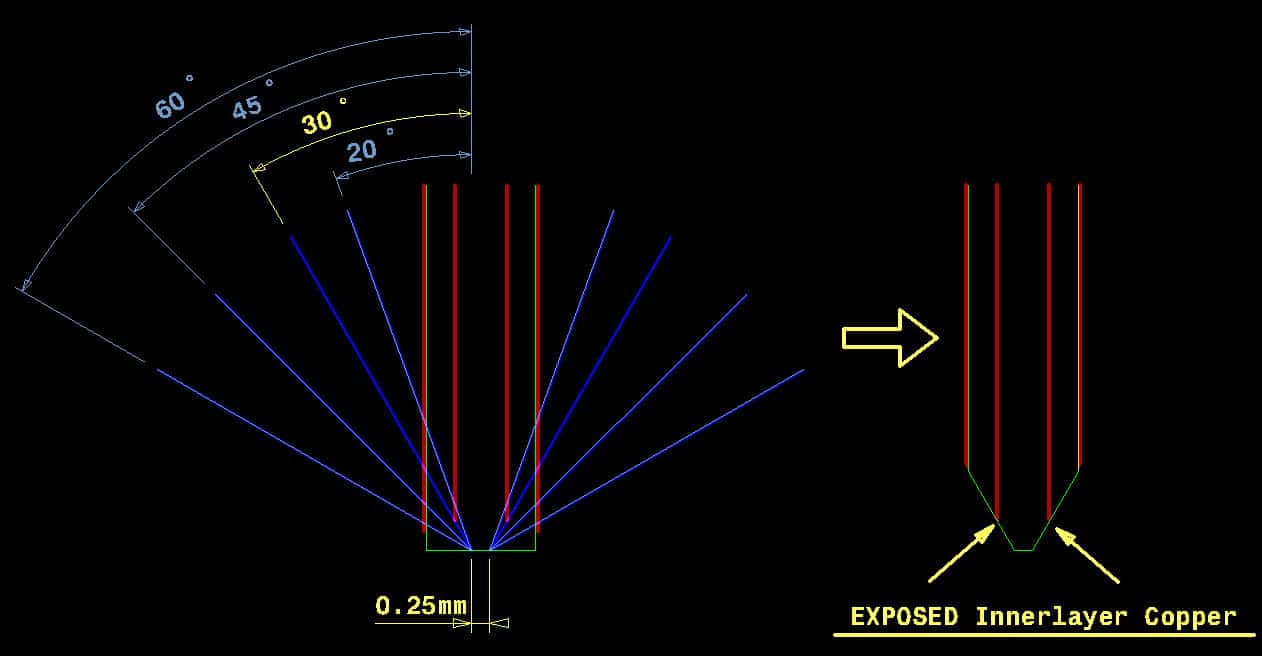

Szabaddá vált belső réteg réz a fazettázást követően

Szabaddá vált belső réteg réz a fazettázást követően (CAM nézet)
