RF pool

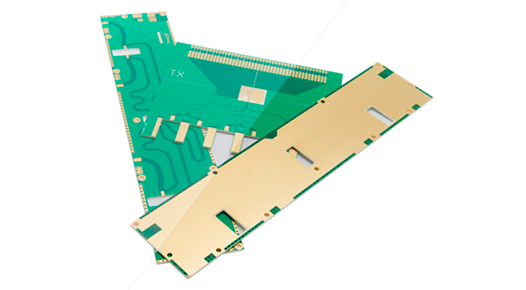

Nagyfrekvenciás nyomtatott áramköri lapok
Európai gyártótól
Az Eurocircuits RF pool szolgáltatása a nagyfrekvenciás nyomtatott áramköri lapok tervezői számára kínálja az összevonható (pool, pooling) megrendelések költségelőnyeit.
“Pooling” alatt azt értjük, amikor különböző megrendeléseket kombinálunk ugyanazon a gyártási panelen, ezzel maximalizálva annak kihasználtságát.
Az RF pool szolgáltatás széles palettával rendelkezik, ami 2 anyagtípust, 2 és 4 rétegű nyomtatott áramköröket (pooling), valamint különböző rétegfelépítési lehetőségeket foglal magában, beleértve a kevert rétegfelépítést is (RF és FR-4). Mindezek kedvező áron érhetőek el.
Az “Árajánlatkérés” gombra kattintva bármikor kérheti kollégáink segítségét, hogy a dokumentációt előzetesen ellenőrizzék és a felmerülő kérdéseket megválaszolják
A szolgáltatás a következőket tartalmazza:
- Szereletlen vagy beültetett nyomtatott áramkörök (PCB/PCBA)
- 5 munkanapos (szereletlen PCB) vagy 10 munkanapos átfutási idő (beültetett PCB)
- Isola I-TERA és Rogers RO4350 (pooling) – Rogers 4003 sorozat Non-pooling
- 2 és 4 rétegű nyomtatott áramkörök már 1 darabtól (pooling) – 1, 6, 8, 10, 12, 14, 16 (non-pooling)
- 100 µm vezetőszélesség/szigetelőtávolság (pooling) – 90 µm (non-pooling)
- Kétoldali forrasztásgátló lakk – Kétoldali pozíciófelirat/szitanyomat
- Ólommentes felületfémezések: Kémiai arany (ENIG), Ólommentes HAL vagy Kémiai ezüst
- Nincs szerszámozási díj
- Nincs minimális rendelési érték
- 100%-os gyárthatósági ellenőrzés gyártás előtt
- 100%-os elektromos tesztelés a szereletlen nyomtatott áramkörökön
- PCB Configurator a tervezési paraméterek ellenőrzéséhez és feltöltéséhez az árkalkuláció előtt
- PCB Checker az adatok elemzéséhez a megrendelés leadása előtt
- BOM és CPL elemzés
| RF pool szolgáltatás paraméterei | |
|
Rétegek száma |
Pooling – 2, 4 Non-Pooling – 1, 6, 8, 10, 12, 14, 16 |
|
Max. PCB méret |
355 mm x 500 mm – ML 425 mm x 580 mm – 0L, 1L, 2L |
|
Min. PCB méret |
5 mm x 5 mm |
|
Alapanyag |
I-TERA – Tg 215°C Rogers R04350 – Tg 280°C Non-Pooling – Rogers R04003 – Tg 280°C |
|
Prepreg többrétegű felépítéshez |
Isola PCL370HR – Tg 170-180°C |
|
PCB vastagság – 0, 1, 2 réteg |
0.25 mm, 0.50 mm Non-Pooling – További vastagságok az árkalkulátorban érhetőek el. |
|
PCB vastagság – 4 réteg |
1.00 mm, 1.55 mm Non-Pooling – További vastagságok az árkalkulátorban érhetőek el. |
|
PCB vastagság – 6, 8, 10, 12, 14, 16 réteg |
1.55 mm Non-Pooling – További vastagságok az árkalkulátorban érhetőek el. |
|
Külső réteg rézfólia |
Pooling – 12 µm, 18 µm, 35 µm (1L és 2L) Pooling – 12 µm, 18 µm (ML) Non-Pooling – További vastagságok az árkalkulátorban érhetőek el. |
|
Belső réteg rézfólia |
Pooling – 18 µm. 35 µm Non-Pooling – További vastagságok az árkalkulátorban érhetőek el. |
|
Felületfémezés |
Pooling – Kémiai arany (ENIG), Ólommentes HAL, Kémiai ezüst |
|
Forrasztásgátló lakk típusa/színe |
Pooling – Zöld Non-Pooling – Kék, Fekete, Fehér, Piros, Átlátszó, PCB PIXture |
|
Extra opciók |
Pooling – Lehúzható lakk, Furatkitöltés, Hőelvezető paszta, Kemény aranyozott élcsatlakozó, Fazettázás Non-Pooling – Karbon érintkezők |
|
Pozíciófelirat tÍpusa/színe |
Pooling – Fehér Non-Pooling – Fekete vagy Fehér PIL |
|
Min. vezetőszélesség/szigetelőtávolság |
Pooling – 0.10 mm Non-Pooling – 0.09 mm |
|
Legkisebb kész furatámérő |
Fémezett (PTH) – 0.10 mm Nem fémezett (NPTH) – 0.20 mm Non-Pooling – További méretek az árkalkulátorban érhetőek el. |
|
Min. külső réteg pad átmérő |
PTH = Készátmérő + 0.30 mm NPTH = Készátmérő + 0.20 mm |
|
Min. belső réteg pad átmérő |
PTH = Készátmérő + 0.35 mm NPTH = Készátmérő + 0.25 mm |
|
Minimális kitakarás a rajzolati elemek és a kártya széle között – Külső réteg |
Kontúrmart – 0.25 mm Ritzelt – 0.45 mm |
|
Minimális kitakarás a rajzolati elemek és a kártya széle között – Belső réteg |
Kontűrmart – 0.40 mm Ritzelt – 0.45 mm |
|
Rézhez kötődő extra lehetőségek |
Réz a kártya széléig Fémezett furatok a kártya szélén Élfémezés |
|
Nibbelések és kivágások |
Tool Sizes – 0.50 mm, 1.20 mm és 2.00 mm |
|
Vevői panelek |
Kontúrmarva (2.00 mm) vagy ritzelve |
|
Max. eC-kompatibilis vevői panel méret |
Pooled – 350 mm x 250 mm |
|
Többrétegű felépítés |
Standard, eC-type 8, eC-type 9 Speciális igények esetén kérjen árajánlatot! |
|
Elektromos teszt |
Standard minden szereletlen kártyánál. |
|
UL jelölés |
Jelenleg nem elérhető |
|
Stencil alapanyag |
100 µm vagy 130 µm rozsdamentes acél |
|
Max. stencil méret |
595 mm x 595 mm |
Az RF pool árkalkulátora alapértelmezett beállításokkal indul. Az értékek megváltoztatásával a szolgáltatás típusa is módosulhat.
| RF pool beültetési szolgáltatásának paraméterei | |
|
Beültetési oldalak száma |
1 vagy 2 |
|
PCBA darabszám |
Már 1 darabtól |
|
Átfutási idő |
10 munkanap (5 munkanap PCB gyártásra és 5 munkanap a beültetésre) |
|
Min. PCB méret |
5 mm x 5 mm |
|
Max. PCB/Vevői panel |
340 mm x 440 mm |
|
Beültetés típusa |
SMT – egy vagy két oldalon THT – egy vagy két oldalon SMT + THT vegyes technológia – egy vagy két oldalon |
|
Alkatrészek |
Passzív alkatrészek – 0201 és nagyobb Aktív alkatrészek 0.35 mm-es átlépéstől BGA – 0.40 mm-es átlépéstől |
|
Forrasztó paszta |
SAC305 ólommentes (Összetétel: Sn 96.5 Ag 3.0 Cu 0.5) |
|
Forrasztó paszta sablon |
Lézervágott (a beültetési költség tartalmazza – nem kerülnek kiszállításra) |
|
Alkatrész beszerzés |
Az alkatrészek beszerzéséről minden esetben az Eurocircuits gondoskodik. (Az Eurocircuits által nem beszerezhető alkatrészeket a megrendelő szállíthatja.) |
|
Minőségbiztosítás |
Vizuális ellenőrzések
Forrasztópaszta-ellenőrzés (SPI) BGA beültetés Röntgenvizsgálat |
Megjegyzések
- Az átfutási idő változhat a RF pool gyártási és beültetési előírásaitól eltérő tervezéstől és az alkatrészek elérhetőségétől függően.
- A 200 sornál hosszabb BOM fájl vagy 1000 alkatrész beültetését meghaladó PCB esetében az árkalkulációt nem lehet automatikusan elvégezni, mérnökeinknek előzetesen el kell bírálni a dokumentációt és általában 24 órán belül kerül az árajánlat kiküldésre.
- Az említett feltételek az Árkalkulátorban/Visulizerben érhetőek el, de csak a megrendelés visszaigazolásában lesznek megerősítve.
