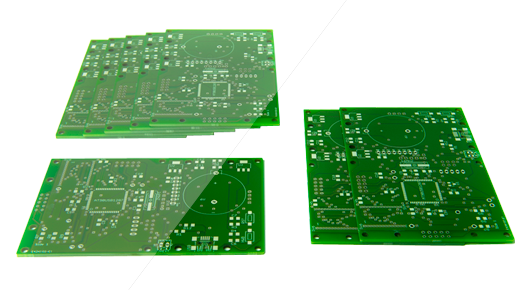

PCB proto
Gyors és egyszerű prototípus szolgáltatás szereletlen vagy beültetett nyomtatott áramköri lapokhoz
Európai gyártótól
Az Eurocircuits PCB proto szolgáltatása esetén miután meggyőződtünk arról, hogy a dokumentáció megfelel a műszaki előírásoknak, a megrendelés szinte azonnal gyártásba kerül.
A sorozatgyártáshoz jellemzően szükséges opciókat figyelmen kívül hagyjuk ebben a szolgáltatásban (pl. lehúzható lakk, furatkitöltés, választható felületfémezés, forrasztásgátló lakk színek, stb.), mivel ezek általában nem kulcsfontosságúak egy működőképes prototípus elkészítéséhez.
Ennélfogva gyors szállítást és kedvező árat tudunk kínálni.
A szolgáltatás a következőket tartalmazza:
- Szereletlen vagy beültetett nyomtatott áramkörök (PCB/PCBA)
- 3 munkanapos (szereletlen PCB) vagy 6 munkanapos átfutási idő (beültetett PCB)
- 1, 2, 3, 4 vagy 5 darab PCB/PCBA – 2 vagy 4 rétegben
- Kétoldali forrasztásgátló lakk – kétoldali pozíciófelirat/szitanyomat
- Ólommentes felületfémezések: Kémiai arany (ENIG) vagy Ólommentes HAL
- FR-4 – RoHS alapanyagok ólommentes technológiához optimalizálva
- Nincs szerszámozási díj
- Nincs minimális rendelési érték
- 100%-os gyárthatósági ellenőrzés gyártás előtt
- PCB Configurator a tervezési paraméterek ellenőrzéséhez és feltöltéséhez az árkalkuláció előtt
- PCB Checker az adatok elemzéséhez a megrendelés leadása előtt
- BOM és CPL elemzés
| PCB proto szereletlen szolgáltatásának paraméterei | |
|
Rétegek száma |
2, 4 |
|
PCB darabszám |
1, 2, 3, 4 vagy 5 |
|
Átfutási idő |
2 vagy 3 munkanap |
|
Max. PCB méret |
580 mm x 425 mm – 2L 500 mm x 425 mm – 4L |
|
Max. eC-kompatibilis vevői panel méret |
350 mm x 250 mm |
|
Min. kontúrméret |
20 mm x 20 mm – PCB 50 mm x 50 mm – Panel |
|
Alapanyag típusa |
|
|
PCB vastagság |
1.55 mm |
|
Külső réteg rézfólia |
18 µm |
|
Belső réteg rézfólia |
35 µm |
|
Felületfémezés |
Bármely ólommentes (választásunk szerint ENIG vagy HAL) Ólommentes HAL Kémiai arany (ENIG) |
|
Forrasztásgátló lakk színe |
Zöld |
|
Extra opció |
Nincs |
|
Pozíciófelirat színe |
Fehér |
|
Min. vezetőszélesség/szigetelőtávolság |
0.125 mm |
|
Legkisebb kész furatámérő |
Fémezett (PTH) – 0.15 mm Nem fémezett (NPTH) – 0.25 mm |
|
Min. külső réteg pad átmérő |
PTH = Készátmérő + 0.35 mm NPTH = Készátmérő + 0.25 mm |
|
Min. belső réteg pad átmérő |
PTH = Készátmérő + 0.35 mm NPTH = Készátmérő + 0.25 mm |
|
Min. kitakarás a rajzolati elemek és a kártya széle között – Külső réteg |
Kontúrmart – 0.25 mm |
|
Min. kitakarás a rajzolati elemek és a kártya széle között – Belső réteg |
Kontúrmart – 0.40 mm |
|
Nibbelések és kivágások |
Szerszámméretek – 0.50 mm, 1.20 mm és 2.00 mm |
|
Vevői panelek |
Kontúrmart (2.00 mm) vagy ritzelt |
|
Többrétegű felépítés |
Standard – Eltemetett és zsákfurat nem választható. |
|
Elektromos teszt |
Standard minden szereletlen kártyánál. |
|
UL jelölés |
Elérhető |
|
Stencil alapanyag |
100 µm vagy 130 µm rozsdamentes acél |
| Max. stencil méret |
595 mm x 595 mm |
A PCB proto árkalkulátora alapértelmezett beállításokkal indul. Az értékek megváltoztatásával a szolgáltatás típusa is módosulhat.
| PCB proto beültetési szolgáltatásának paraméterei | |
|
Beültetési oldalak száma |
1 vagy 2 |
|
PCBA darabszám |
1, 2, 3, 4 vagy 5 |
|
Átfutási idő |
6 munkanap (3 munkanap PCB gyártásra és 3 munkanap a beültetésre) |
|
Min. PCB méret |
5 mm x 5 mm |
|
Max. PCB méret |
326 mm x 426 mm |
|
Beültetés típusa |
Felületszerelt (SMT) – egy vagy két oldalon Furatszerelt (THT) – egy vagy két oldalon SMT + THT vegyes technológia – egy vagy két oldalon |
|
Alkatrészek |
Passzív alkatrészek – 0201 és nagyobb Aktív alkatrészek – 0.35 mm-es átlépéstől BGA – 0.40 mm-es átlépéstől |
|
Forrasztó paszta |
SAC305 ólommentes (Összetétel: Sn 96.5 Ag 3.0 Cu 0.5) |
|
Forrasztó paszta sablon |
Lézervágott (a beültetési költség tartalmazza – nem kerülnek kiszállításra) |
|
Alkatrész beszerzés |
Az alkatrészek beszerzéséről minden esetben az Eurocircuits gondoskodik. (Az Eurocircuits által nem beszerezhető alkatrészeket a megrendelő szállíthatja.) |
|
Minőségbiztosítás |
Vizuális ellenőrzések Forrasztópaszta-ellenőrzés (SPI) BGA beültetés Röntgenvizsgálat |
Megjegyzések
- Az átfutási idő változhat a PCB proto gyártási és beültetési előírásaitól eltérő tervezéstől és az alkatrészek elérhetőségétől függően.
- A 200 sornál hosszabb BOM fájl vagy 1000 alkatrész beültetését meghaladó PCB esetében az árkalkulációt nem lehet automatikusan elvégezni, mérnökeinknek előzetesen el kell bírálni a dokumentációt és általában 24 órán belül kerül az árajánlat kiküldésre.
- Az említett feltételek az Árkalkulátorban/Visulizerben érhetőek el, de csak a megrendelés visszaigazolásában lesznek megerősítve.
