Ez az útmutató segítséget nyújt a mechnikailag stabil vevői panelek kialakításához, kis méretű nyomtatott áramköri lapok esetén.
A stabil panel nem ereszkedik vagy hajlik meg. Ez többféleképpen elkerülhető az alkalmazott szeparálási módszertől függően (tördelhető marás vagy ritzelés).
Minél több kis méretű PCB van egy panelen, annál több anyagot kell eltávolítani a panelből, ami egyre gyengébbé teszi a stabilitását.

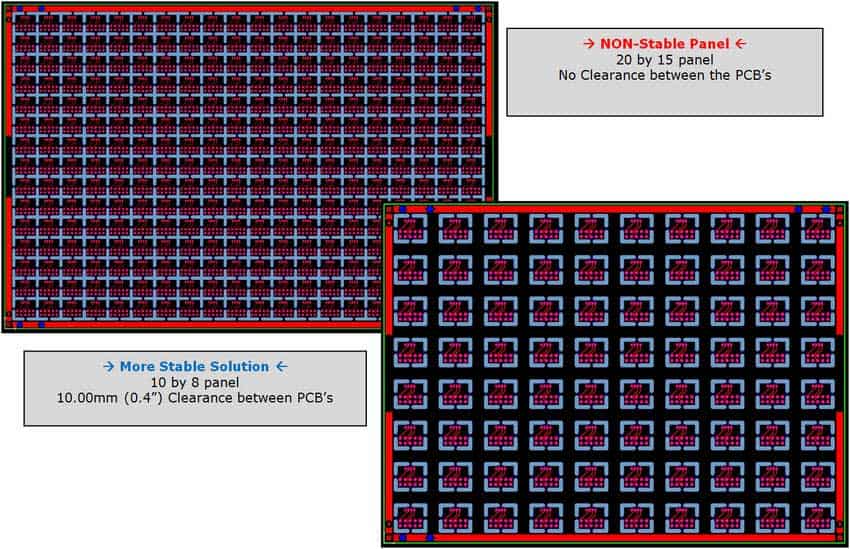

A kis méretű kártyákból álló, nagy méretű, tördelhető marással kialakított panelek jellemzően hajlamosak meghajolni, ha vízszintesen tartjuk őket, a ritzelés során azonban kevésbé jellemző.
Tördelhető marás
Amennyiben a nyomtatott áramköri lapok elválasztása tördelhető marással történik, akkor a következő pontokat kell figyelembe venni:
- Kisebb méretű panel kialakítása szükséges.
- Ne helyezzen túl sok kis méretű kártyát egy panelre.
- Javasoljuk,, hogy tartson 10 mm maradékanyagot az egyedi kártyák között, ami azt jelenti, hogy ha 2 mm-es maró szerszámot használ, akkor az egyedi kártyák széle közötti távolság 14 mm lesz.
- Használjon szélesebb panelkeretet.
- A tördelhető marás tördelőfülek elhelyezését kívánja meg a PCB X és Y irányában. Ezek elhelyezéséhez a minimális elérhető hossz 5 mm.
Ritzelés

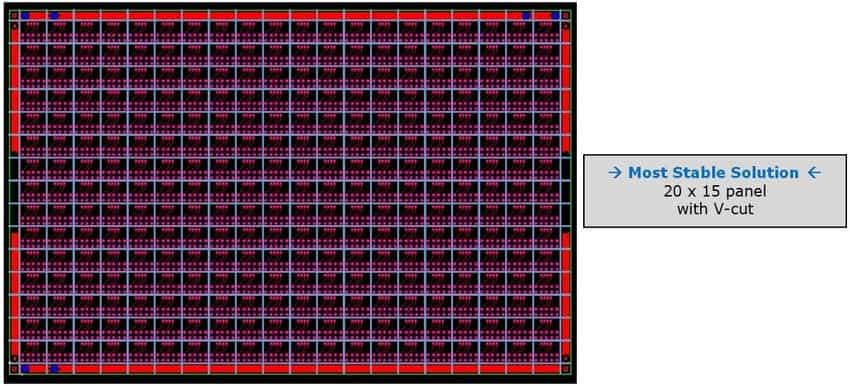

A legtöbb esetben a ritzelés a legjobb megoldás a kis méretű nyomtatott áramköri lapokból kialakított panel szeparálásra, mivel jó mechanikai stabilitást biztosít.
További előnye, hogy nem kell helyet hagyni az egyedi kártyák között, így több is elhelyezhető a panelen. A panelkeret mérete is lehet a standard 5 mm, a szélesebb keretet igénylő tördelhető marással szemben.
