Bevezető

A Műszerdobozok szolgáltatás lehetővé teszi, hogy rendeléséhez Testreszabott vagy Standard műszerdobozt adjon hozzá, amelybe nyomtatott áramköri lapjai beépítésre kerülnek.

A Standard műszerdoboz egyszerűen a gyártótól kapott kialakítást jelenti.

A Testreszabott műszerdoboz olyan standard műszerdoboz, amelyet az Eurocircuits házon belül módosít az Ön specifikációi szerint.

Az elérhető módosítások fajtái a következők:

  • Megmunkálás (furatok, nibbelések, kivágások stb.)
  • Direkt digitális nyomtatás (címkék, logók stb.)

Szükséges adatok és információk

Amennyiben standard műszerdobozt igényel, nincs szükség további információra.

Amennyiben testreszabott műszerdobozra van szüksége, akkor kérjük, a megrendeléshez mellékelje a következő adatokat:

  • Részletes rajz a kivágások méretével
  • Részletes rajz a nyomtatási helyek méretével
  • Részletes információ a műszerdoboz kívánt színéről (lehetőleg RAL számmal együtt)
  • Bármely más lényeges információ, amely biztosítja, hogy a műszerdoboz testreszabható legyen az Ön igényeinek megfelelően

Ezeket az információkat a műszerdoboz megmunkálásához és nyomtatásához szükséges szerszámadatok elkészítéséhez használjuk fel.

A testreszabott műszerdoboz grafikus nézete a 3D megjelenítőben lesz hozzáférhető, amely a Műszerdoboz fülön keresztül érhető el (további részletek lentebb).

Első lépések

Először is jelentkezzen be Eurocircuits fiókjába.

Tartsa szem előtt, hogy a PCB vagy PCBA adatoknak, amelyekhez a műszerdoboz kapcsolódik, már elmentve kell lennie a Bevásárlókosarában.

Kapcsolódó használati útmutatók:

Egy műszerdobozt a következő módokon lehet hozzáadni/megrendelni:

  • Hozzáadás önálló kosárelemként
  • Hozzáadás egy meglévő kosárelemhez

Műszerdoboz hozzáadása önálló kosárelemként

Amennyiben a nyomtatott áramköri lapnak egy műszerdobozon belül kell lennie, a PCB tervezésénél néhány dolgot figyelembe kell vennie.

Ezek a következők:

  • Műszerdoboz külső méretei
  • Műszerdoboz belső méretei
  • Rendelkezésre álló szerelési pontok helyei
  • IP-besorolás, amennyiben releváns

Ezek lehetővé teszik a PCB kontúrjának meghatározását, valamint azon alkatrészek elhelyezését, amelyeket a műszerdobozban lévő kivágásokhoz és furatokhoz kell igazítani.

Először válassza ki a bal oldali menüjéből az ÁRKALKULÁCIÓ ÉS RENDELÉS kategória alatt a Műszerdobozok menüpontot.

Ezt követően megnyílik a Műszerdoboz böngésző ablak (további részletek lentebb).

Válassza ki a Számítás és rendelés menüben a burkolatok menüpontot.

Ezután kövesse az alábbi, a Megfelelő műszerdoboz kiválasztása című fejezetben leírt lépéseket.

Műszerdoboz hozzáadása meglévő kosárelemhez

A Bevásárlókosárból válassza ki és nyissa meg a megfelelő munkát a PCB vagy PCBA Visualizerben.

Ezután kattintson az ablak tetején található Műszerdoboz fülre.

Enclosures lap kiválasztása

Ezzel megnyitja a Műszerdoboz böngésző ablakot.

Burkolatok kiválasztási ablak

Ezután kövesse az alábbi, a Megfelelő műszerdoboz kiválasztása című fejezetben leírt lépéseket.

Megfelelő műszerdoboz kiválasztása

Keresési opció használata

Amennyiben ismeri a hozzáadni kívánt műszerdoboz gyártói cikkszámát, egyszerűen írja be vagy másolja be azt a Műszerdoboz ablak bal felső részén található keresőmezőbe.

Ezután kattintson a keresőmező jobb oldalán található nagyító ikonra.

A műszerdoboz ezután megjelenik a jobb oldali panelen.

Mellékletek Keresés Hivatkozási szám

Szűrők használata

Amennyiben nem ismeri a hozzáadni kívánt műszerdoboz gyártói cikkszámát, szűrők alkalmazásával is kiválaszthatja a megfelelő műszerdobozt:

  • Külső méretek (szélesség, magasság és mélység)
  • IP-besorolás
  • Anyag (alumínium, ABS, polikarbonát, PC stb.)
  • Szín

A megfelelő szűrők beállítása után kattintson a bal alsó sarokban található Szűrők alkalmazása gombra.

Burkolatok kiválasztási szűrők

Ezután a típusra alkalmazott szűrők alapján megtekintheti a rendelkezésre álló műszerdobozokat:

  • Csatlakozó műszerdoboz
  • Asztali műszerdoboz
  • Kalapsín műszerdoboz
  • Általános célú műszerdoboz
  • Kézi műszerdoboz
  • IoT műszerdoboz
  • Rack váz

Burkolatok kiválasztása Burkolat típusa

Az egyes típusokból rendelkezésre álló műszerdobozok darabszáma a jobb alsó sarokban látható.

Szűrők utáni burkolatok típusai

Műszerdoboz megtekintése

Bármely műszerdoboz megtekintéséhez egyszerűen kattintson a típusra.

Szűrők utáni burkolatok Típus kiválasztása

Ezt követően egy új ablak nyílik meg a szűrőbeállításoknak megfelelő összes műszerdoboz listájával az adott típusból.

Mellékletek Válasszon a listából

Ezen képernyő bal oldalán a szűrő beállításokat is módosíthatja, illetve a jobb felső sarokban található Vissza gombra kattintva visszaléphet az előző képernyőre.

A műszerdoboz megtekintéséhez kattintson a zöld MPN azonosítóra a bal oldali oszlopban.

Ekkor megnyílik a műszerdoboz adatlapja, amely részletes információkat tartalmaz az adott műszerdobozról.

Részletes információk a kiválasztott műszerdobozról

Az adatlap a következő elemekből áll:

  1. Műszerdoboz grafikus képei
  2. Letöltések
  3. Méretek
  4. Jellemzők
  5. 3D megtekintés gomb
  6. Árképzés, adatfeltöltés és kosárba helyezés

Kijelölt melléklet részletes információk

A bal felső sarokban egy “breadcrumb” menü is található, melynek köszönhetően azonnal láthatja melyik műszerdoboz kategóriában van, illetve gyors navigációt tesz lehetővé.

Kiválasztott melléklet Részletes információ morzsa

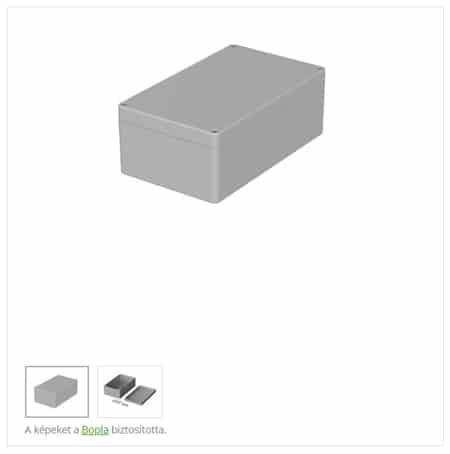

Műszerdoboz grafikus képei

A műszerdoboz különböző nézőpontjainak megtekintéséhez kattintson a főkép alatti miniatűr képekre.

Kiválasztott burkolati képek

Kattintson a kiválasztott főképre, hogy még nagyobb méretben tekinthesse meg azt.

Letöltések

A PCB és az esetleg szükséges kivágások alakjának és méretének meghatározásához különböző fájltípusok tölthetők le.

Kiválasztott burkolat részletes információk letöltése

A kapcsolódó adatok letöltéséhez, beleértve a rajzokat és DXF fájlokat is, kattintson a kívánt fájlra a Letöltések szekcióban.

A fájl letöltésre kerül a számítógép alapértelmezett mappájába.

Méretek

Ez a szekció a műszerdoboz külső méreteit (szélesség x magasság x mélység) és az IP-besorolást (védettségi fokozat) tartalmazza.

Kiválasztott burkolat Részletes információk Méretek

Jellemzők

Ez a szekció a műszerdoboz színét, anyagát, RAL-értékét és üzemi hőmérsékletét tartalmazza.

Kijelölt burkolat Részletes információ-jellemzők

3D megtekintés

A műszerdoboz 3D megjelenítéséhez kattintson az Interaktív műszerdoboz szerkesztő részben a 3D megtekintés műszerdoboz szerkesztőben gombra.

Kiválasztott burkolat 3D szerkesztő gomb

Megnyílik a 3D nézegető, ahol:

  • Megtekinthető a műszerdoboz 2D-ben és 3D-ben
  • Elforgatható a műszerdoboz 3D-ben
  • Elemeire bontható a műszerdoboz
  • Megtekinthetők műszerdoboz egyes felületei/oldalai
  • Megtekinthetők a leképezett felületek a specifikációnak megfelelően
  • Megtekinthető a PCB a műszerdobozban akár szereletlenül, akár beültetve
  • Stb.
Árképzés és adatfeltöltés

Ebben a szekcióban kiválaszthatja a műszerdoboz szükséges mennyiségét és a darabonként megmunkálandó oldalak számát.

A két paraméter alapján automatikusan árat kalkulál a rendszer.

Kiválasztott burkolat Részletes információk Árak

Amennyiben dokumentáció vagy részletes rajz rendelkezésre áll a műszerdoboz megmunkálásához, ebben a szekcióban tudja feltölteni a fájlt Behúzással vagy Tallózással.

Tovább az összesítéshez vagy Kosárba helyezés gombok

A kiválasztott műszerdoboz Bevásárlókosárba történő mentésének lépései attól függnek, hogy önálló műszerdobozról van szó, vagy egy meglévő kosárelemhez kerül hozzáadásra.

  • Önálló kosárelemként a Kosárba helyezés lépéseit kövesse
  • Meglévő kosárelemhez történő mentés esetén kövesse a Tovább az összesítéshez lépéseit
Kosárba helyezés

Kattintson a Kosárba helyezés gombra a kiválasztott műszerdoboz adatlapján.

Burkolat hozzáadása új kosárelemként

Megerősítés szükséges ezt követően, amit az Igen gomb megnyomásával tud megtenni. (Nem gombra kattintva a műszerdoboz adatlapjára tér vissza.)

Mellékletek kiválasztása Megerősítés felugró ablak

Az Igen gombra kattintva egy új Bevásárlókosár elem jön létre

Select Enclosures from Számítás és rendelés Hozzáadva a kosárhoz

PCB és/vagy beültetési adatok hozzáadása

Miután elmentette a kiválasztott műszerdobozt őnálló kosárelemként, szükség esetén hozzáadhat PCB és beültetési adatokat.

A Bevásárlókosárból válassza ki a kívánt műszerdobozt az adott tétel sorában található Enclosure Visualizer feliratra kattintva.

Alternatív megoldásként bejelölheti a sor elején található jelölőnégyzetet, majd kattintson a fenti menüben a Módosítás gombra.

Mindkét opció esetén az Enclosure Visualizer ablak fog megnyílni.

A PCB Visualizer vagy a PCBA Visualizer fülre kattintva adható hozzá PCB és beültetési adat.

Kapcsolódó használati útmutatók:

Miután feltöltötte a megfelelő adatokat, kattintson az Összesítés fülre, és győződjön meg róla, hogy a Kosárba helyez jelölőnégyzet ki van pipálva, majd kattintson a Módosítások mentése gombra a mentéshez, és adja hozzá az adatokat a Bevásárlókosárhoz.

A feltöltött adatok elmentésre kerülnek és hozzáadódnak a műszerdobozhoz tartozó Bevásárlókosár számhoz.

Tovább az összesítéshez

Kattintson a Tovább az összesítéshez gombra a kiválasztott műszerdoboz adatlapján.

Melléklet Részletes információk-előmenetel-összefoglaló

A Visualizer megnyitásra kerül és az Összesítés fül lesz aktív.

Győződjön meg róla, hogy a Kosárba helyez jelölőnégyzet ki van pipálva a Műszerdoboz sorban, majd kattintson a Módosítások mentése gombra.

Melléklet hozzáadása a kosárhoz Tétel összefoglalása

Megjelenik egy felugró megerősítő ablak, amely megerősítést kér arról, hogy a kosarat fájl nélkül kívánja létrehozni.

Mellékletek kiválasztása Megerősítés felugró ablak

Kattintson az Igen gombra a kosárba mentéshez! (A Nem gomb megnyomásával az Összesítés képernyőre tér vissza.)

A kiválasztott műszerdoboz elmentésre és hozzáadásra kerül a Bevásárlókosárba.

Burkolat hozzáadva a meglévő kosárelemhez

Megrendelés leadása

Önálló műszerdoboz megrendelése

A Bevásárlókosárban pipálja ki az adott tétel bal oldalán található jelölőnégyzetet, és kattintson a fenti Tovább a pénztárhoz gombra.

FONTOS
  • Amennyiben testreszabott műszerdobozra van szüksége, kérjük, a megrendelés elküldése előtt gondoskodjon a megfelelő adatfájlok feltöltéséről.

Válassza ki a Enclosures-t a Calculte-ból és rendelje meg Proceed to Order

Ezután ellenőrizze az adatokat, majd kattintson az ablak jobb felső sarkában található Tovább gombra a megrendelés leadásához.

Önálló burkolat benyújtása

A megrendelés leadásra került.

Műszerdoboz rendelése PCB/PCBA munkával

A Bevásárlókosárban pipálja ki az adott tétel bal oldalán található jelölőnégyzetet, és kattintson a fenti Tovább a pénztárhoz gombra.

FONTOS
  • Amennyiben testreszabott műszerdobozra van szüksége, kérjük, a megrendelés elküldése előtt gondoskodjon a megfelelő adatfájlok feltöltéséről.

Tovább a pénztárhoz Önálló burkolat

Ezután ellenőrizze az adatokat, majd kattintson az ablak jobb felső sarkában található Tovább gombra a megrendelés leadásához.

Küldje be a burkolatot a PCB megrendeléssel együtt

A megrendelés leadásra került.
