Aranyozás az élcsatlakozókon

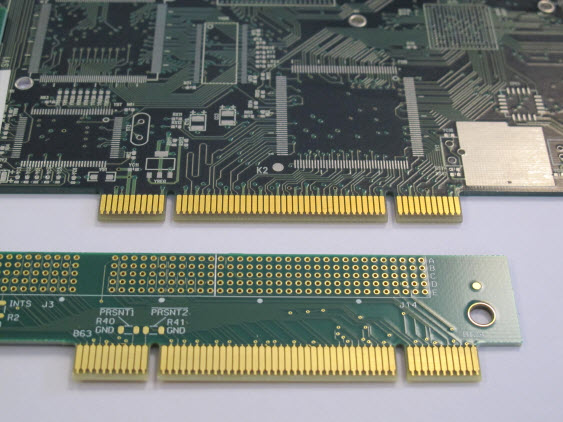

Az Eurocircuits kétféle aranyozást kínál: A teljes PCB felületére kémiai arany (ENIG) érhető el, továbbá az élcsatlakozókon galvanizálással leválasztott kemény arany. A kémiai arany kiváló forraszthatóságot biztosít, de a kémiai leválasztási eljárás miatt túl puha és túl vékony ahhoz, hogy ellenálljon a kopásnak. A galvanizált arany vastagabb és keményebb, így ideális az olyan nyomtatott áramköri lapok élcsatlakozó érintkezőihez, amelyeket nem egyszeri csatlakoztatásra terveznek.
Technológia
A kemény aranyat a nyomtatott áramköri lapra a forrasztásgátló lakk felvitel után, és a PCB többi részének felületfémezését megelőzően visszük fel. A kemény arany kompatibilis az összes többi általunk kínált felületfémezéssel.

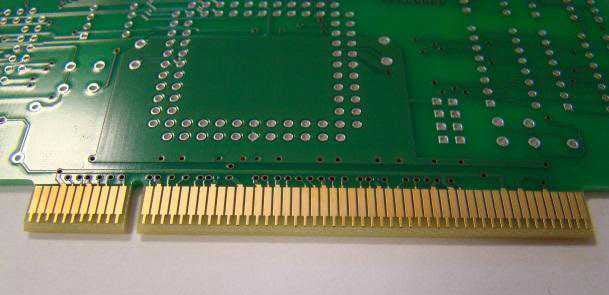

Az élcsatlakozó érintkezőire először 3-6 mikron nikkelt, majd 1-2 mikron kemény aranyat választunk le. Az aranyozás nem 100%-os tisztaságú; tartalmaz némi kobaltot a felület kopásállóságának növelése érdekében.
Az élcsatlakozókat általában fazettázzuk a könnyű behelyezés érdekében. A fazettázás a megrendelés részleteiben válaszható opció.
Annak érdekében, hogy a csatlakozó padjei pontosan illeszkedjenek az élcsatlakozó profiljához, az első fúráskor a csatlakozó függőleges éleit megmunkáljuk. A csatlakozó élei így pontosan a rajzolathoz igazodnak.
Bizonyos esetekben egy vagy több arany érintkező rövidebb, mint a többi, hogy a hosszabb padek csatlakozzanak először, amikor a PCB-t a csatlakozóba illesztjük. Ez azt jelenti, hogy a rövidebb padek nem csatlakozhatnak függőlegesen a galvanizáló sávhoz. A galvanizáláshoz szükséges kapcsolatot más irányban kell létrehozni. (Lásd az ábrát: A kék vonalak az első fúrási szakasz kontúrmarását jelölik, a zöld pedig a végleges kontúrkialakítást mutatja).
A fémezés után a nikkel és az arany tapadását az iparági szabványnak megfelelő ragasztási próbával ellenőrizzük. A galvanizált rétegek vastagságát pedig roncsolásmentes röntgen géppel mérjük.
A technológia korlátai
- Az aranyozandó felületeknek a PCB szélén kell lenniük, mivel ez egy galvanizálási eljárás. Elektromos kapcsolatnak kell lennie a padek és a gyártási panel kerete között.
- A padek maximális hossza 40 mm, mivel szabványos, sekély galvánfürdőt használunk.
- A belső rétegeknek rézmentesnek kell lenniük a PCB szélén. Ellenkező esetben a fazettázás a rezet felfedheti.
- Amennyiben a nyomtatott áramköri lapokat vevői panelben szeretné rendelni, a panelkeretnek nyitottnak kell lennie az élcsatlakozó oldalán, hogy lehetővé tegye számunkra a galvanizáláshoz szükséges csatlakozást.

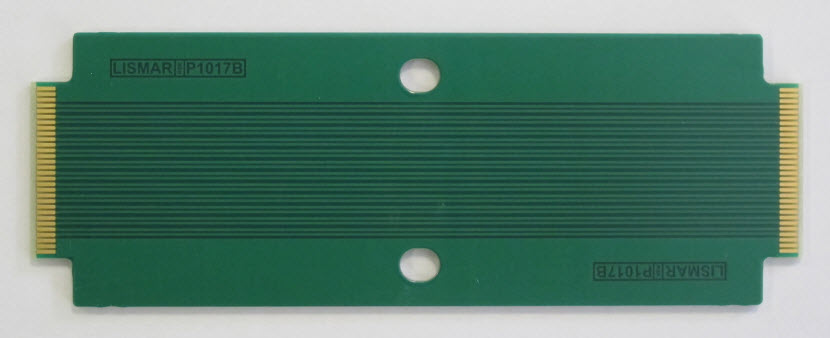

- A PCB mindkét oldalán tudunk kemény aranyat galvanizálni, de amennyiben a csatlakozók a PCB ellentétes oldalán vannak, akkor legalább 150 mm távolságnak kell lenni közöttük.
- Az optimális minőségű felületfémezés biztosítása érdekében ne helyezzen el fémezett furatot (PTH), SMD vagy egyéb padet 2.00 mm-nél (80 mil) közelebb a csatlakozó padjeihez (lásd a rajzot).
