Alkatrész orientáció felületszerelt technológia esetén
Nagyon fontos, hogy pontos információt kapjunk a szimmetrikus alkatrészek orientációjáról. Ezért ajánlott az alkatrész egyes lábát feltüntetni a pozíció rétegen (PIN1). Az elfogadott jelölés lehet egy pont, egy vonal vagy számjelölés az alkatrész adatlapjának megfelelően.
Amennyiben az alkatrész adatlapján nincs PIN1 jelölés, akkor kérjük, használjon olyan szöveget, amely segít az orientáció azonosításában. Az alkatrész szimbólumának meg kell határoznia az orientációt, ahogy azt a következő példa mutatja:

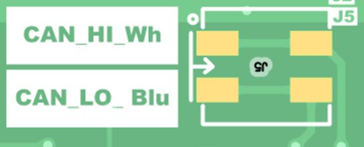

 A PCB pozíciója az 1-es lábat jelöli |
 Alkatrész alakja |
Alkatrész orientáció furatszerelt technológia esetén
Az SMD alkatrészekhez hasonlóan fontos ismerni a polarizált, furatszerelt alkatrészek és csatlakozók orientációját is. A pozíció rétegnek azonosítania kell az 1-es lábat. Amennyiben az alkatrész adatlapján nincs információ az 1-es lábra vonatkozóan, akkor az alkatrész körvonalát lehet használni a megfelelő információ megadására, ahogy az alábbi példa mutatja.
 Használja a pozíciót az elforgatás jelölésére. |
 Alkatrész alakja |
