IMS pool

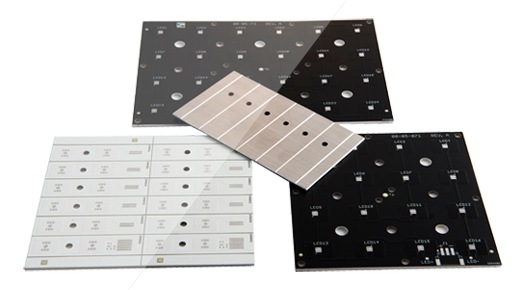

Alumínium hordozóra gyártott, egyrétegű nyomtatott áramköri lapok
Európai gyártótól
Az Eurocircuits IMS pool szolgáltatása nagy intenzitású LED-ekhez, energiaátalakításhoz és autóipari felhasználásra kínál szigetelt fémhordozóval kialakított alapanyagból gyártott nyomtatott áramköröket. (IMS = Insulated Metal Substrate)
Az IMS alapanyag a hőelvezetés szempontjából rendkívül előnyös választás, ami javíthatja termékei élettartamát és megbízhatóságát.
IMS pool szolgáltatásunk költséghatékony megoldást kínál az alumínium hordozóra tervezett nyomtatott áramköri lapokra a többi szolgáltatásunkból már ismert előnyökkel.
A szolgáltatás a következőket tartalmazza:
- Szereletlen vagy beültetett nyomtatott áramkörök (PCB/PCBA)
- 5 munkanapos (szereletlen PCB) vagy 10 munkanapos átfutási idő (beültetett PCB)
- 1 rétegű nyomtatott áramkör már 1 darabtól
- Egyoldali forrasztásgátló lakk – egyoldali pozíciófelirat/szitanyomat
- Ólommentes HAL felületfémezés
- A maximális hőelvezetésre optimalizált alumínium hordozóval rendelkező alapanyag
- Nincs szerszámozási díj
- Nincs minimális rendelési érték
- 100%-os gyárthatósági ellenőrzés gyártás előtt
- PCB Configurator a tervezési paraméterek ellenőrzéséhez és feltöltéséhez az árkalkuláció előtt
- PCB Checker az adatok elemzéséhez a megrendelés leadása előtt
- BOM és CPL elemzés
| IMS pool szolgáltatás paraméterei | |
|
Rétegek száma |
1 |
|
Max. PCB méret |
580 mm x 425 mm |
|
Min. PCB méret |
5 mm x 5 mm |
|
Alapanyag |
|
|
Alapanyag vastagság |
ALU 1.55 mm, 100 µm szigetelés |
|
Külső réteg rézfólia |
35 µm/1 oz |
|
Felületfémezés |
Ólommentes HAL |
|
Forrasztásgátló lakk színe |
Pooled – Fehér vagy fekete Non-Pooled – Zöld |
|
Pozíciófelirat színe |
Fehér vagy fekete |
|
Min. vezetőszélesség/szigetelőtávolság |
0.15 mm |
|
Legkisebb kész furatámérő |
0.60 mm |
|
Min. külső réteg pad átmérő |
Készátmérő + 0.25 mm |
|
Minimális kitakarás a rajzolati elemek és a kártya széle között |
Kontúrmart – 0.25 mm |
|
Nibbelések és kivágások |
Szerszámméretek – 2.00 mm |
|
Vevői panelek |
Kontúrmarva (2.00 mm) |
|
Max. vevői panel |
550 mm x 425 mm Nagyobb méret esetén kérjen árajánlatot. |
|
Min. vevői panel |
50 mm x 50 mm |
|
Elektromos teszt |
Opcionális |
|
UL jelölés |
Jelenleg nem elérhető |
|
Stencil alapanyag |
100 µm vagy 130 µm rozsdamentes acél |
|
Max. stencil méret |
595 mm x 595 mm |
Az IMS pool árkalkulátora alapértelmezett beállításokkal indul. Az értékek megváltoztatásával a szolgáltatás típusa is módosulhat.
| IMS pool beültetési szolgáltatásának paraméterei | |
|
Beültetési oldalak száma |
1 |
|
PCBA darabszám |
Már 1 darabtól |
|
Átfutási idő |
10 munkanap (5 munkanap PCB gyártásra és 5 munkanap a beültetésre) |
|
Min. PCB méret |
5 mm x 5 mm |
|
Max. PCB/Vevői panel |
340 mm x 440 mm |
|
Beültetés típusa |
Felületszerelt (SMT) – egy oldalon |
|
Alkatrészek |
Passzív alkatrészek – 0201 és nagyobb Aktív alkatrészek – 0.35 mm-es átlépéstől BGA – 0.40 mm-es átlépéstől |
|
Forrasztó paszta |
SAC305 ólommentes (Összetétel: Sn 96.5 Ag 3.0 Cu 0.5) |
|
Forrasztó paszta sablon |
Lézervágott (a beültetési költség tartalmazza – nem kerülnek kiszállításra) |
|
Alkatrész beszerzés |
Az alkatrészek beszerzéséről minden esetben az Eurocircuits gondoskodik. (Az Eurocircuits által nem beszerezhető alkatrészeket a megrendelő szállíthatja.) |
|
Minőségbiztosítás |
Vizuális ellenőrzések
Forrasztópaszta-ellenőrzés (SPI) BGA beültetés Röntgentvizsgálat |
Megjegyzések
- Az átfutási idő változhat az IMS pool gyártási és beültetési előírásaitól eltérő tervezéstől és az alkatrészek elérhetőségétől függően.
- A 200 sornál hosszabb BOM fájl vagy 1000 alkatrész beültetését meghaladó PCB esetében az árkalkulációt nem lehet automatikusan elvégezni, mérnökeinknek előzetesen el kell bírálni a dokumentációt és általában 24 órán belül kerül az árajánlat kiküldésre.
- Az említett feltételek az Árkalkulátorban/Visulizerben érhetőek el, de csak a megrendelés visszaigazolásában lesznek megerősítve.
